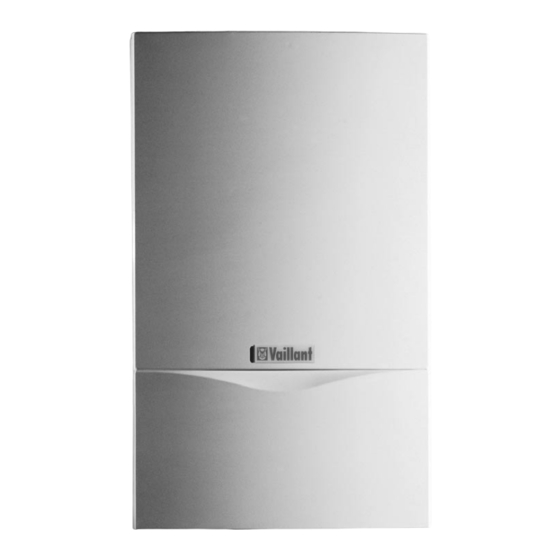

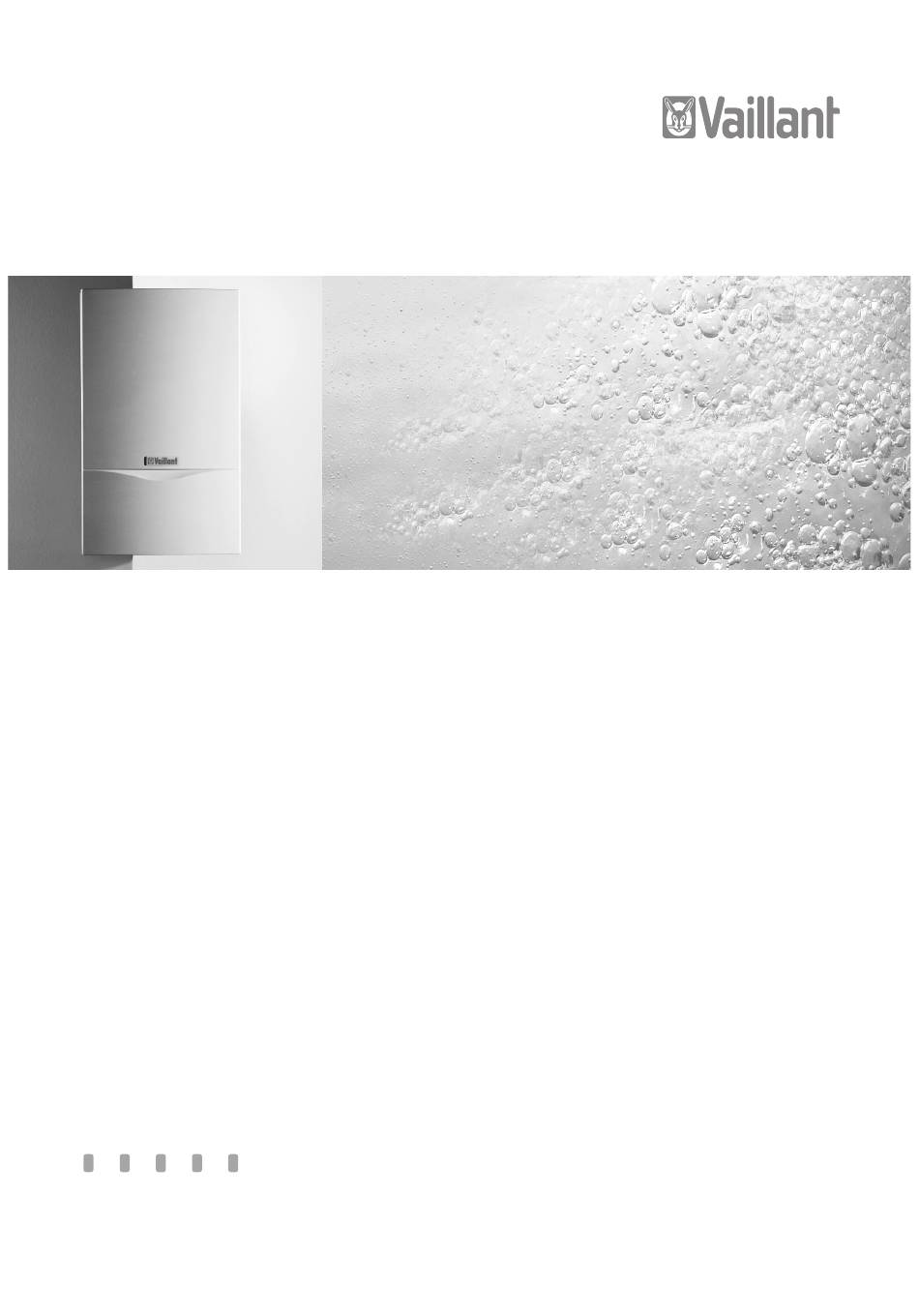

- Seite 1 834212_13DE_022005.qxd 17.02.2005 10:44 Uhr Seite 1 Für den Betreiber Bedienungsanleitung ecoTEC exclusiv und classic Gas-Wandheizgeräte VC 356-E VC 466-E mit Brennwerttechnik VC 656-E VC 126/2-C VC 196/2-C VC 246/2-C VCW 196/2-C VCW 246/2-C...
-
Seite 2: Inhaltsverzeichnis
834212_13DE_022005.qxd 17.02.2005 10:44 Uhr Seite 2 Inhaltsverzeichnis Hinweise zur Dokumentation ....4 Energiespartipps ......15 Mitgeltende Unterlagen . -
Seite 3: Hinweise Zur Dokumentation
834212_13DE_022005.qxd 17.02.2005 10:44 Uhr Seite 3 Hinweise zur Dokumentation Hinweise zur Dokumentation Die folgenden Hinweise sind ein Wegweiser durch die Gesamtdokumentation. In Verbindung mit dieser Bedienungsanleitung sind wei- tere Unterlagen gültig. Für Schäden, die durch Nichtbeachtung dieser Anleitungen entstehen, übernehmen wir keine Haftung. -
Seite 4: Allgemeines
Gebrauch auf. Vaillant GmbH, Remscheid / Germany Serial-Nr. 98000000000000000000 Service-Nr. 00000000000000000000 1.4 Werksgarantie Vaillant räumt Ihnen als Eigentümer des Gerätes eine VC 656-E ecoTEC exclusiv Garantie für die Dauer von zwei Jahren ein. Massgeblich DE, cat. I , Type C... -
Seite 5: Sicherheit
834212_13DE_022005.qxd 17.02.2005 10:44 Uhr Seite 5 Sicherheit 2 2 Sicherheit 2.1.4 Explosive und leicht entflammbare Stoffe Verwenden oder lagern Sie keine explosiven oder leicht 2.1 Sicherheitshinweise entflammbaren Stoffe (z. B. Benzin, Papier, Farben) im Aufstellungsraum des Gerätes. 2.1.1 Aufstellung, Einstellung und Wartung Beachten Sie bitte zu Ihrer eigenen Sicherheit, dass die 2.1.5 Schrankartige Verkleidung Aufstellung, Einstellung und Wartung Ihres Gerätes nur... -
Seite 6: Bedienung
834212_13DE_022005.qxd 17.02.2005 10:44 Uhr Seite 6 3 Bedienung 3 Bedienung 3.1.2 Display des DIA-Systems Im Display des DIA-Systems (ecoTEC exclusiv: Abb. 3.2, 3.1 Übersicht über das Bedienfeld ecoTEC classic: Abb. 3.3) wird im normalen Betrieb des Gerätes stets die aktuelle Heizungs-Vorlauftemperatur 3.1.1 Bedienelemente angezeigt (im Beispiel 45 °C). -
Seite 7: Prüfungen Vor Inbetriebnahme
834212_13DE_022005.qxd 17.02.2005 10:44 Uhr Seite 7 Bedienung 3 Darüber hinaus können Sie den angezeigten Code- Symbolen folgende Informationen entnehmen: Anzeige der aktuellen Heizungs- Vorlauftemperatur oder Anzeige eines Status- oder Fehlercodes Klartextanzeige (nur ecoTEC exclusiv) Störung im Luft-/Abgasweg Störung im Luft-/Abgasweg Heizbetrieb aktiv permanent an: Betriebsart Heizbetrieb blinkt: Brennersperrzeit Heizbetrieb... -
Seite 8: Wasserstand Kontrollieren
834212_13DE_022005.qxd 17.02.2005 10:44 Uhr Seite 8 3 Bedienung 3.2.2 Wasserstand kontrollieren (Abb. 3.7) • Kontrollieren Sie den Wasserstand (Fülldruck) der Anlage am Manometer (1). Für einen einwandfreien Betrieb der Heizungsanlage soll bei kalter Anlage der Zeiger am Manometer (1) im Bereich zwischen 1,0 und 2,0 bar Fülldruck stehen. -
Seite 9: Warmwasser Zapfen
834212_13DE_022005.qxd 17.02.2005 10:44 Uhr Seite 9 Bedienung 3 3.4 Warmwasserbereitung mit VC-Geräten 3.4.1 Warmwasserbereitung (Abb. 3.11) Für die Warmwasserbereitung mit der Geräteausführung VC muss ein Warmwasserspeicher des Typs VIH an das Heizgerät angeschlossen sein. Achtung! Der Hauptschalter darf nur eingeschaltet wer- den, wenn die Heizungsanlage ordnungsgemäß... -
Seite 10: Warmwasser Zapfen
Normalerweise lässt sich der Drehknopf stufenlos bis zu den. einer Vorlauftemperatur von 75 °C einstellen. Sollten sich jedoch an Ihrem Vaillant ecoTEC classic/exclusiv Entsprechend der Verordnung über energiesparende höhere Werte einstellen lassen, so hat Ihr Fachmann Anforderungen an heizungstechnische Anlagen und... -
Seite 11: Raumtemperaturregler Oder Witterungsgeführte Regler Einstellen (Abb. 3.14)
834212_13DE_022005.qxd 17.02.2005 10:44 Uhr Seite 11 Bedienung 3 3.5.2 Raumtemperaturregler oder witterungsgeführte Regler einstellen (Abb. 3.14) • Stellen Sie den Raumtemperaturregler (3, Zubehör), witterungsgeführten Regler sowie die Heizkörper- Thermostatventile (4, Zubehör) gemäß den entspre- chenden Anleitungen ein. Abb. 3.15 Statusanzeigen Abb. -
Seite 12: Störung/Entstörung
Seite 12 3 Bedienung 3.7 Störung/Entstörung 3.7.2 Störungen im Luft-/Abgasweg Die Vaillant ecoTEC classic/exclusiv-Geräte sind mit 3.7.1 Störungen beim Zündvorgang einem Gebläse ausgestattet. Bei nicht ordnungsgemäßer Erfolgt nach 5 Zündversuchen keine Zündung des Funktion des Gebläses schaltet das Gerät ab. Im Display Brenners, so geht das Gerät nicht in Betrieb und schaltet... -
Seite 13: Schornsteinfeger-Messungen
834212_13DE_022005.qxd 17.02.2005 10:44 Uhr Seite 13 Bedienung 3 3.8 Schornsteinfeger-Messungen (Für Mess- und 3.9 Außerbetriebnahme Kontrollarbeiten durch den Schornsteinfeger) • Aktivierung Sie den Schornsteinfeger-Betrieb, indem 3.9.1 Heizbetrieb ausschalten (Sommerbetrieb) Sie gleichzeitig die Tasten „+“ und „-“ des DIA-Systems Sie können im Sommer den Heizbetrieb ausschalten, die drücken (Abb. -
Seite 14: Vollständige Außerbetriebnahme
834212_13DE_022005.qxd 17.02.2005 10:44 Uhr Seite 14 3 Bedienung Erstreckt sich die Heizungsanlage über mehrere Stock- 3.9.3 Vollständige Außerbetriebnahme Bei der vollständigen Außerbetriebnahme des Gerätes werke, so können höhere Werte für den Wasserstand der schalten Sie sowohl den Heizbetrieb wie auch die Warm- Anlage am Manometer erforderlich sein. -
Seite 15: Pflege
834212_13DE_022005.qxd 17.02.2005 10:44 Uhr Seite 15 Bedienung 3 Energiespartipps 4 4 Energiespartipps 3.12 Pflege Reinigen Sie die Verkleidung Ihres Gerätes mit einem feuchten Tuch und etwas Seife. Verwenden Sie keine 4.1 Einbau einer witterungsgeführten Heizungs- Scheuer- oder Reinigungsmittel, die die Beschichtung regelung der Verkleidung beschädigen könnten. -
Seite 16: Gleichmäßig Heizen
4.9 Einstellung des Aqua-Comfort-Systems plus Gebäudeteile nicht oder nur unzureichend beheizt wer- (nur ecoTEC classic VCW) den. Das Aqua-Comfort-System plus des Vaillant ecoTEC clas- sic liefert Ihnen sofort warmes Wasser in der ge- wünschten Temperatur, ohne dass Aufheizzeiten abge- 4.6 Thermostatventile und Raumtemperaturregler wartet werden müssen. -
Seite 17: Zirkulationspumpen Nur Bei Bedarf Laufen
Ihr Auto regelmäßig zur Inspektion bringen, Zapfstellen sofort warmes Wasser zur Verfügung steht. benötigt auch Ihr Heizgerät solche wiederkehrenden Auch in Verbindung mit dem Vaillant ecoTEC classic/ Kontrollen und Wartungen. exclusiv können solche Zirkulationspumpen eingesetzt Regelmäßige Wartungen schaffen die Voraussetzung für werden. - Seite 18 834212_13DE_022005.qxd 17.02.2005 10:44 Uhr Seite 18 18 18...
- Seite 19 834212_13DE_022005.qxd 17.02.2005 10:44 Uhr Seite 19 19 19...
- Seite 20 834212_13DE_022005.qxd 17.02.2005 10:44 Uhr Seite 20...
