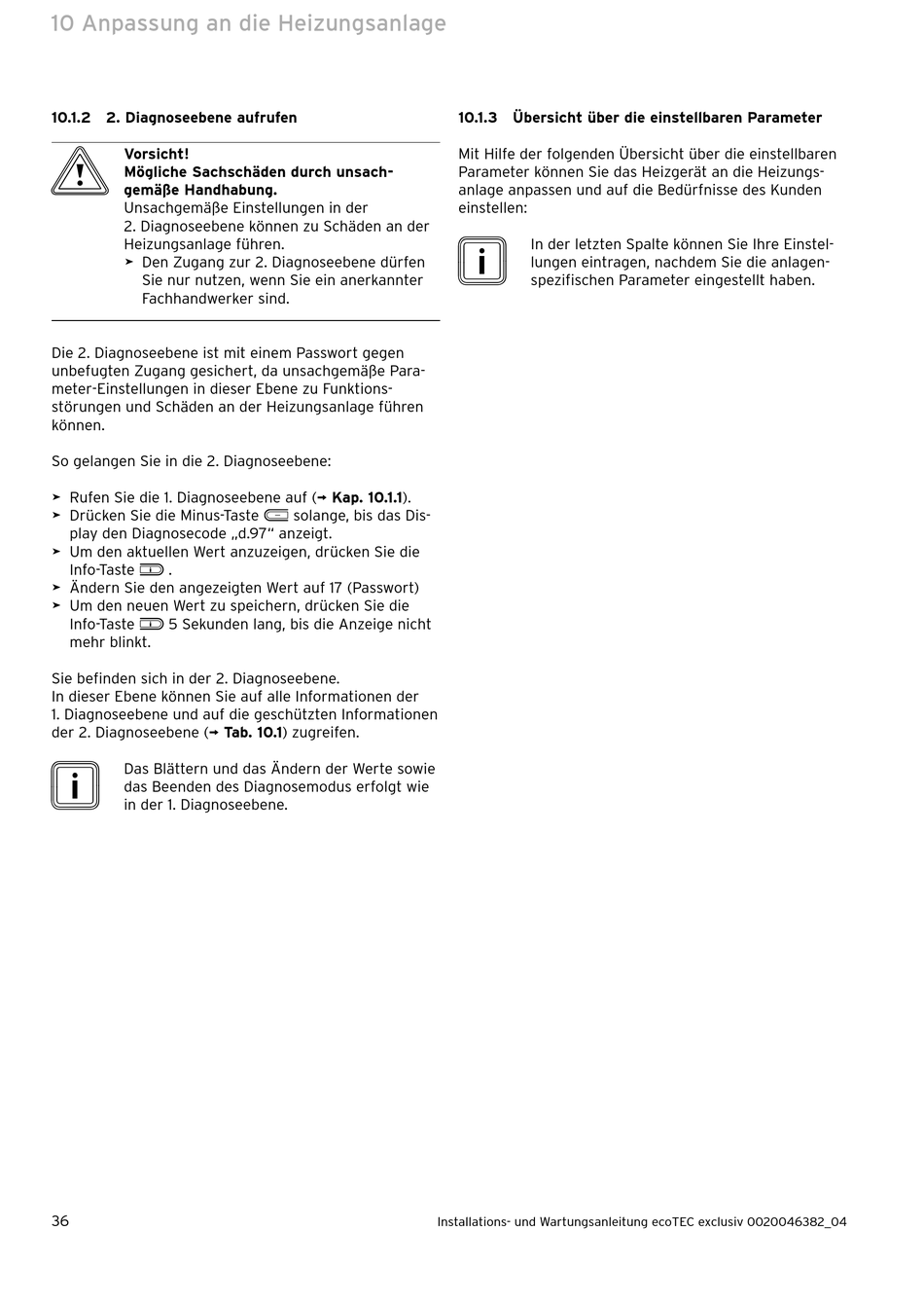

10 Anpassung an die Heizungsanlage
10.1.2 2. Diagnoseebene aufrufen
b
Vorsicht!
Mögliche Sachschäden durch unsach-
gemäße Handhabung.
Unsachgemäße Einstellungen in der
2. Diagnose ebene können zu Schäden an der
Heizungs anlage führen.
> Den Zugang zur 2. Diagnoseebene dürfen
Sie nur nutzen, wenn Sie ein anerkannter
Fachhandwerker sind.
Die 2. Diagnoseebene ist mit einem Passwort gegen
unbe fugten Zugang gesichert, da unsachgemäße Para-
meter-Einstellungen in dieser Ebene zu Funktions-
störungen und Schäden an der Heizungs anlage führen
können.
So gelangen Sie in die 2. Diagnoseebene:
> Rufen Sie die 1. Diagnose ebene auf (¬ Kap. 10.1.1).
> Drücken Sie die Minus-Taste
play den Diagnosecode „d.97" anzeigt.
> Um den aktuellen Wert anzuzeigen, drücken Sie die
Info-Taste
.
> Ändern Sie den angezeigten Wert auf 17 (Passwort)
> Um den neuen Wert zu speichern, drücken Sie die
Info-Taste
5 Sekunden lang, bis die Anzeige nicht
mehr blinkt.
Sie befinden sich in der 2. Diagnoseebene.
In dieser Ebene können Sie auf alle Informationen der
1. Diagnose ebene und auf die geschützten Informationen
der 2. Diagnoseebene (¬ Tab. 10.1) zugreifen.
i
Das Blättern und das Ändern der Werte sowie
das Beenden des Diagnosemodus erfolgt wie
in der 1. Diagnoseebene.
36
solange, bis das Dis-
Installations- und Wartungsanleitung ecoTEC exclusiv 0020046382_04
10.1.3 Übersicht über die einstellbaren Parameter
Mit Hilfe der folgenden Übersicht über die einstellbaren
Parameter können Sie das Heizgerät an die Heizungs-
anlage anpassen und auf die Bedürfnisse des Kunden
einstellen:
i
In der letzten Spalte können Sie Ihre Einstel-
lungen eintragen, nachdem Sie die anlagen-
spezifischen Parameter eingestellt haben.
