11.5
Wartungsarbeiten durchführen
11.5.1
Thermo-Kompaktmodul ausbauen
a
Gefahr!
Verbrennungs- oder Verbrühungsgefahr
durch heiße Bauteile!
Am Thermo-Kompaktmodul und an allen Was-
ser führenden Bauteilen besteht die Gefahr
von Verbrennungen und Verbrühungen.
> Arbeiten Sie erst dann an den Bauteilen,
wenn diese abgekühlt sind.
Die Baueinheit Thermo-Kompaktmodul besteht aus drei
Hauptkomponenten:
1.
drehzahlgeregeltes Gebläse
2.
Gaszufuhr (Gemischrohr) zum Vormischbrenner
3.
Vormischbrenner
So bauen Sie das Thermo-Kompaktmodul fach gerecht
aus:
> Trennen Sie das Heizgerät vom Stromnetz
(¬ Kap. 14).
> Schließen Sie die Gaszufuhr zum Heizgerät.
> Nehmen Sie die Frontverkleidung des Heizgeräts ab
(¬ Kap. 4.7).
> Klappen Sie die Elektronikbox nach vorn.
7
6
5
4

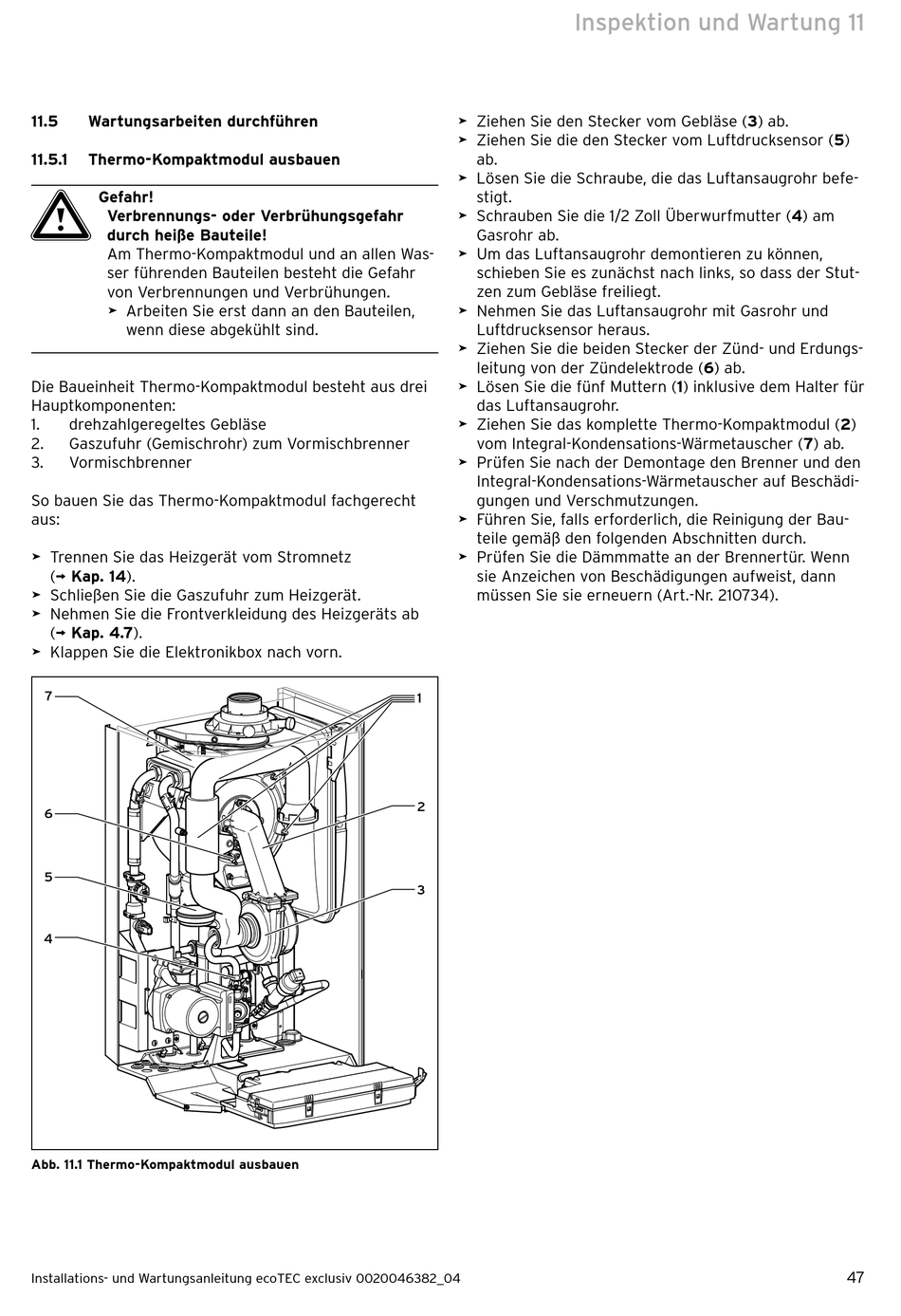

Abb. 11.1 Thermo-Kompaktmodul ausbauen
Installations- und Wartungsanleitung ecoTEC exclusiv 0020046382_04
Inspektion und Wartung 11
> Ziehen Sie den Stecker vom Gebläse (3) ab.
> Ziehen Sie die den Stecker vom Luftdrucksensor (5)
ab.
> Lösen Sie die Schraube, die das Luftansaugrohr befe-
stigt.
> Schrauben Sie die 1/2 Zoll Überwurfmutter (4) am
Gasrohr ab.
> Um das Luftansaugrohr demontieren zu können,
schieben Sie es zunächst nach links, so dass der Stut-
zen zum Gebläse freiliegt.
> Nehmen Sie das Luftansaugrohr mit Gasrohr und
Luftdrucksensor heraus.
> Ziehen Sie die beiden Stecker der Zünd- und Erdungs-
leitung von der Zündelektrode (6) ab.
> Lösen Sie die fünf Muttern (1) inklusive dem Halter für
das Luftansaugrohr.
> Ziehen Sie das komplette Thermo-Kompaktmodul (2)
vom Integral-Kondensations-Wärmetauscher (7) ab.
> Prüfen Sie nach der Demontage den Brenner und den
Integral-Kondensations-Wärmetauscher auf Beschädi-
gungen und Verschmutzungen.
> Führen Sie, falls erforderlich, die Reinigung der Bau-
teile gemäß den folgenden Abschnitten durch.
> Prüfen Sie die Dämmmatte an der Brennertür. Wenn
sie Anzeichen von Beschädigungen aufweist, dann
müssen Sie sie erneuern (Art.-Nr. 210734).
1
2
3
47
