Anschluss Brennerschlauchpaket
1
Taste „Draht vor"
2
Taste „Gas von Hand"
3
4 Taste „Draht zurück"
Anschluss CDD
5
Anschluss Kollisionsschutz, Gas-
6
düsensensor, etc.
Optional Anschlussnippel
7
„Ausblasen"
8
Brennerkühlung Vorlauf
9 Brennerkühlung Rücklauf
10 Drahteinlauf
11
Anschlussnippel „Ausblasen"
12
Kühlwasseranschluss
13 Schnellkupplung Wasser
14 Schnellkupplung Gas
15
Stromanschluss M12x1,5
16
Geräteanschluss 24-polig
136
QINEO Wire Drive AR4

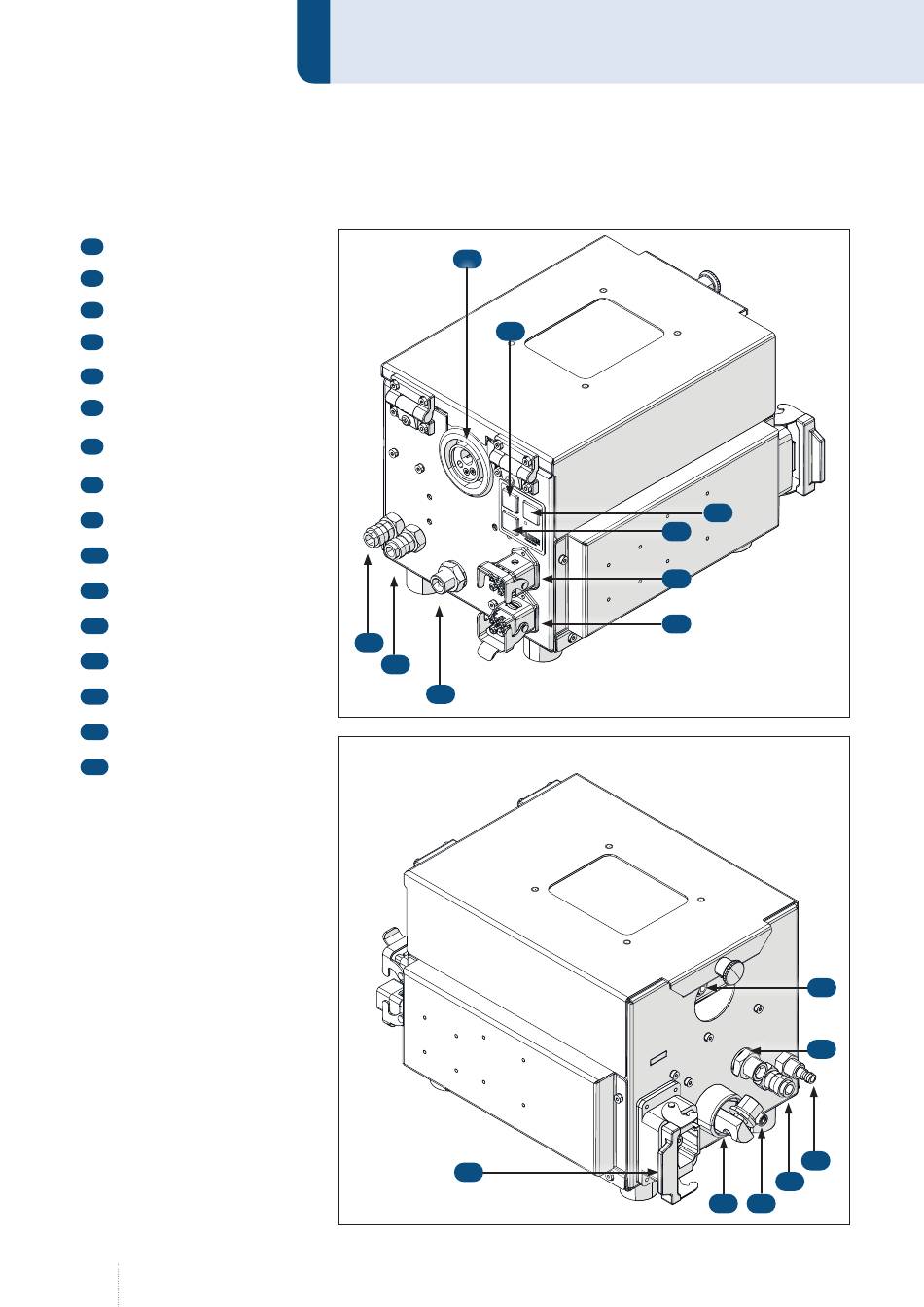

6.1 Anschlussübersicht AR4
1
2
9
8
7
16
3
4
5
6
10
11
12
13
15 14
