Der Anschluss an ungeerdete Netze (z.B. IT-Netz) oder asymmetrisch geerdete
ACHTUNG!
Netze ist nur mit einem entsprechenden Trenntransformator zulässig.
Position
L1
L2
L3
N
PE
VORSICHT!
Die Klemmenspannung der Stromquelle kann bis zu 113 V Gleichspannung
(DC) oder 48 V Wechselspannung (AC) betragen!
Beachten Sie bei Schweißstromquellen mit Mehrfachschaltung die
VORSICHT!
entsprechende Verdrahtung am Haupt- und Steuertrafo (400 V / 480 V /
etc.).

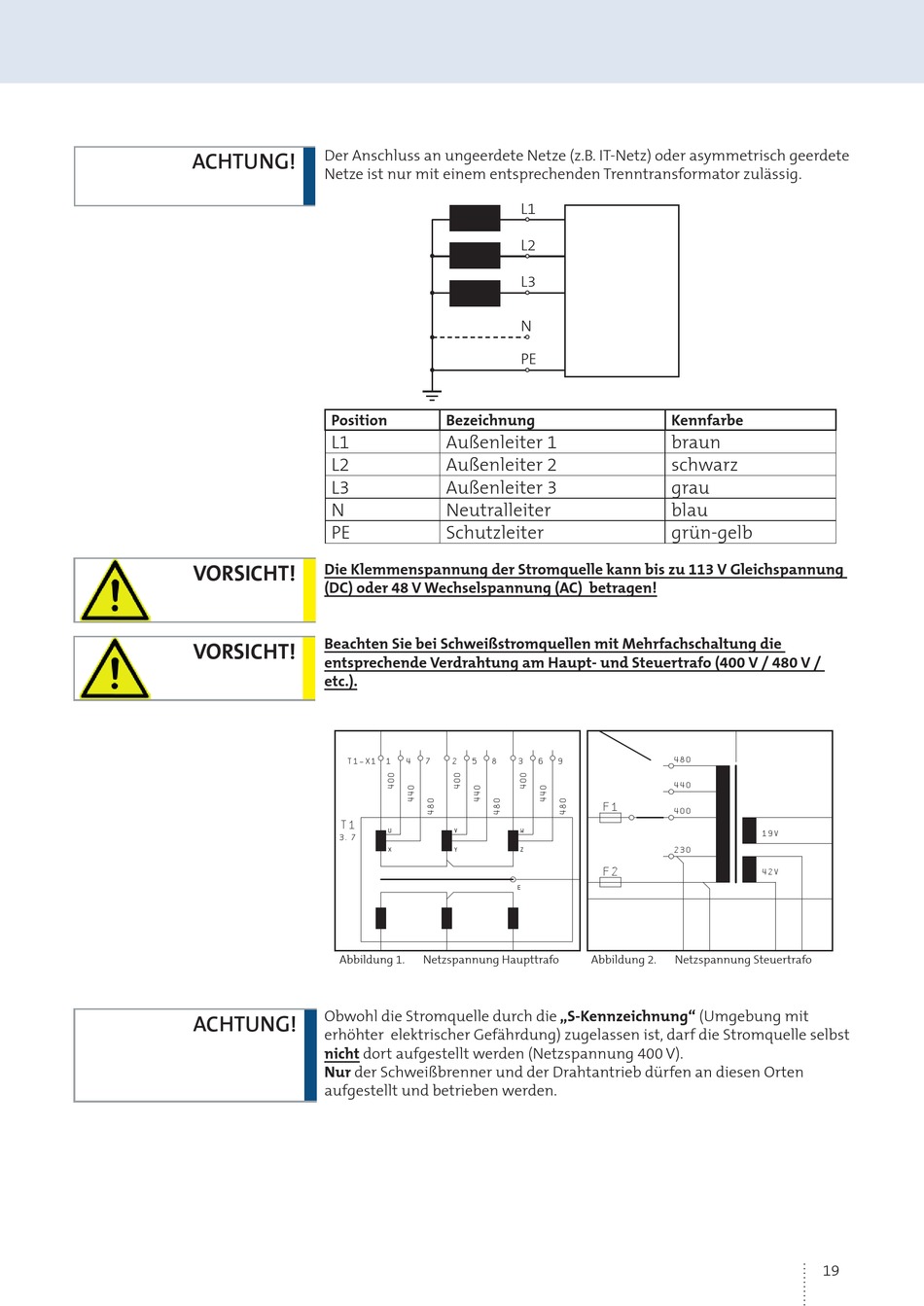

Abbildung 1.
Obwohl die Stromquelle durch die „S-Kennzeichnung" (Umgebung mit
ACHTUNG!
erhöhter elektrischer Gefährdung) zugelassen ist, darf die Stromquelle selbst
nicht dort aufgestellt werden (Netzspannung 400 V).
Nur der Schweißbrenner und der Drahtantrieb dürfen an diesen Orten
aufgestellt und betrieben werden.
L1
L2
L3
N
PE
Bezeichnung
Außenleiter 1
Außenleiter 2
Außenleiter 3
Neutralleiter
Schutzleiter
Netzspannung Haupttrafo
Kennfarbe
braun
schwarz
grau
blau
grün-gelb
Abbildung 2.
Netzspannung Steuertrafo
