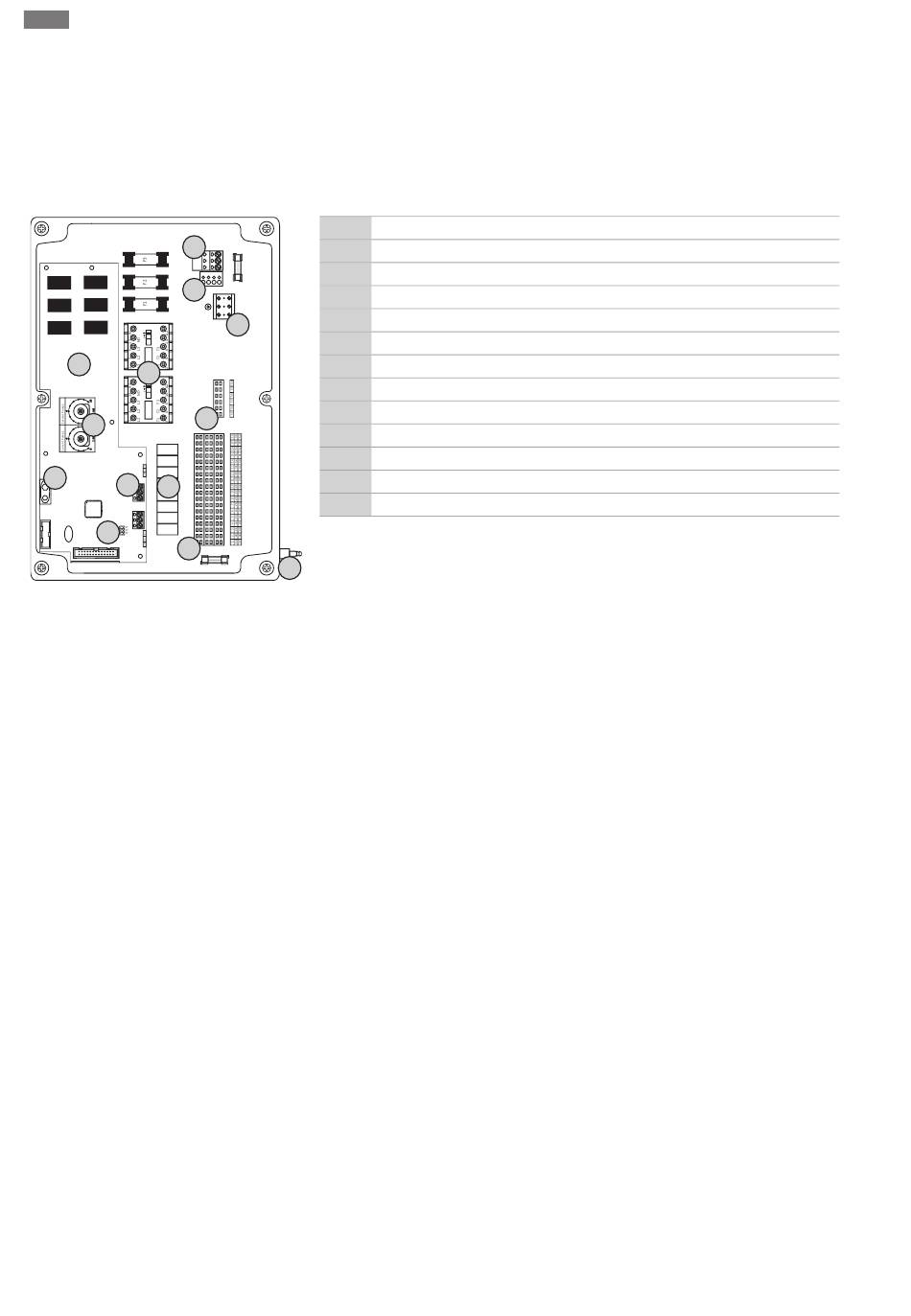

6.5.1 Übersicht der Bauteile
1
2
7
5
4b
8
12
9
6
11
4a
Fig. 2: Control EC-L 1.../EC-L 2...
14
All manuals and user guides at all-guides.com
Aufstellung
▪ Wenn Leitungsschutzschalter verwendet werden, die Schaltcharakteristik entsprechend
der angeschlossenen Pumpe wählen.
▪ Fehlerstrom-Schutzschalter (RCD, Typ A, sinusförmiger Strom) installieren.
▪ Anschlusskabel gemäß den lokalen Richtlinien verlegen.
▪ Während des Verlegens die Anschlusskabel nicht beschädigen.
▪ Schaltgerät und alle elektrischen Verbraucher erden.
1 Klemmleiste: Netzanschluss
2 Einstellung Netzspannung
3 Klemmleiste: Erde (PE)
4a Klemmleiste: Sensorik
3
4b Klemmleiste: Sensorik bei aktivem Ex-Modus
5 Schützkombinationen
6 Ausgangsrelais
7 Steuerplatine
8 Potentiometer für Motorstromüberwachung
9 ModBus: RS485-Schnittstelle
10 Druckanschluss Tauchglocke (nur Ausführung „IPS")
11 ModBus: Jumper für Terminierung/Polarisation
12 Steckplatz für 9V-Akku
