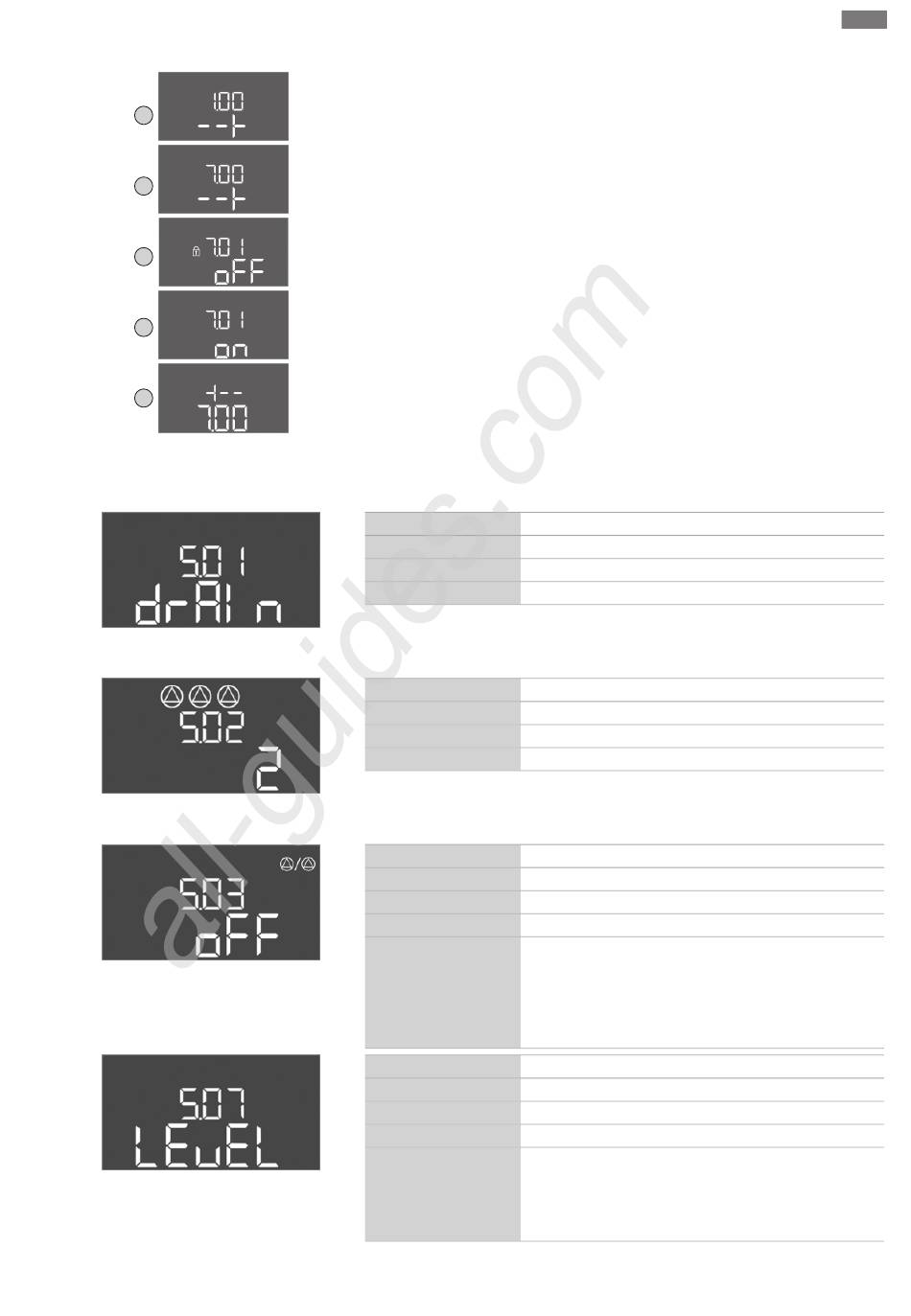

Fig. 31: Parametereingabe freigeben
Fig. 32: Menü 5.01
Fig. 33: Menü 5.02
Fig. 34: Menü 5.03
Fig. 35: Menü 5.07
Einbau- und Betriebsanleitung Wilo-Control EC-L
All manuals and user guides at all-guides.com
Inbetriebnahme
1. Bedienknopf 3 s drücken.
⇒ Menü 1.00 erscheint
2. Bedienknopf drehen, bis Menü 7 erscheint.
3. Bedienknopf drücken.
⇒ Menü 7.01 erscheint.
4. Bedienknopf drücken.
5. Wert auf „on" ändern: Bedienknopf drehen.
6. Wert speichern: Bedienknopf drücken.
⇒ Das Menü ist zum Ändern freigegeben.
7. Bedienknopf drehen, bis das Ende von Menü 7 erscheint.
8. Bedienknopf drücken.
⇒ Zurück zur Hauptmenüebene.
▶ Erstkonfiguration starten:
- Menü 5: Grundeinstellungen
- Menü 1: Ein-/Ausschaltwerte
- Menü 2: Feldbusanbindung (wenn vorhanden)
- Menü 3: Pumpen freigeben
Menü 5: Grundeinstellungen
Menü-Nr.
Beschreibung
Wertebereich
Werkseinstellung
Menü-Nr.
Beschreibung
Wertebereich
Werkseinstellung
Menü-Nr.
Beschreibung
Wertebereich
Werkseinstellung
Erklärung
Menü-Nr.
Beschreibung
Wertebereich
Werkseinstellung
Erklärung
5.01
Betriebsart
fill (Befüllen), drain (Entleeren)
drain
5.02
Anzahl der angeschlossenen Pumpen
1 ... 3
2
5.03
Reservepumpe
on, off
off
Eine Pumpe kann als Reservepumpe verwendet werden.
Diese Pumpe wird im Normalbetrieb nicht angesteuert. Die
Reservepumpe ist nur aktiv, wenn eine Pumpe wegen Stö-
rung ausfällt. Die Reservepumpe unterliegt der Stillstands-
überwachung. Somit wird die Reservepumpe beim Pum-
pentausch und Pumpen-Kick mit angesprochen.
5.07
Signalgeber für Niveauerfassung
Float, Level, Bell, Opt01
Level
Definition der Signalgeber für die Niveauerfassung:
- Float = Schwimmerschalter
- Level = Niveausensor
- Bell = Tauchglocke
- Opt01 = Niveauwächter NW16
