Wilo Control EC-L Einbau- Und Betriebsanleitung Seite 219

com
3
230
380
400
3~380-400 V
50/60 Hz
1~230 V
50/60 Hz

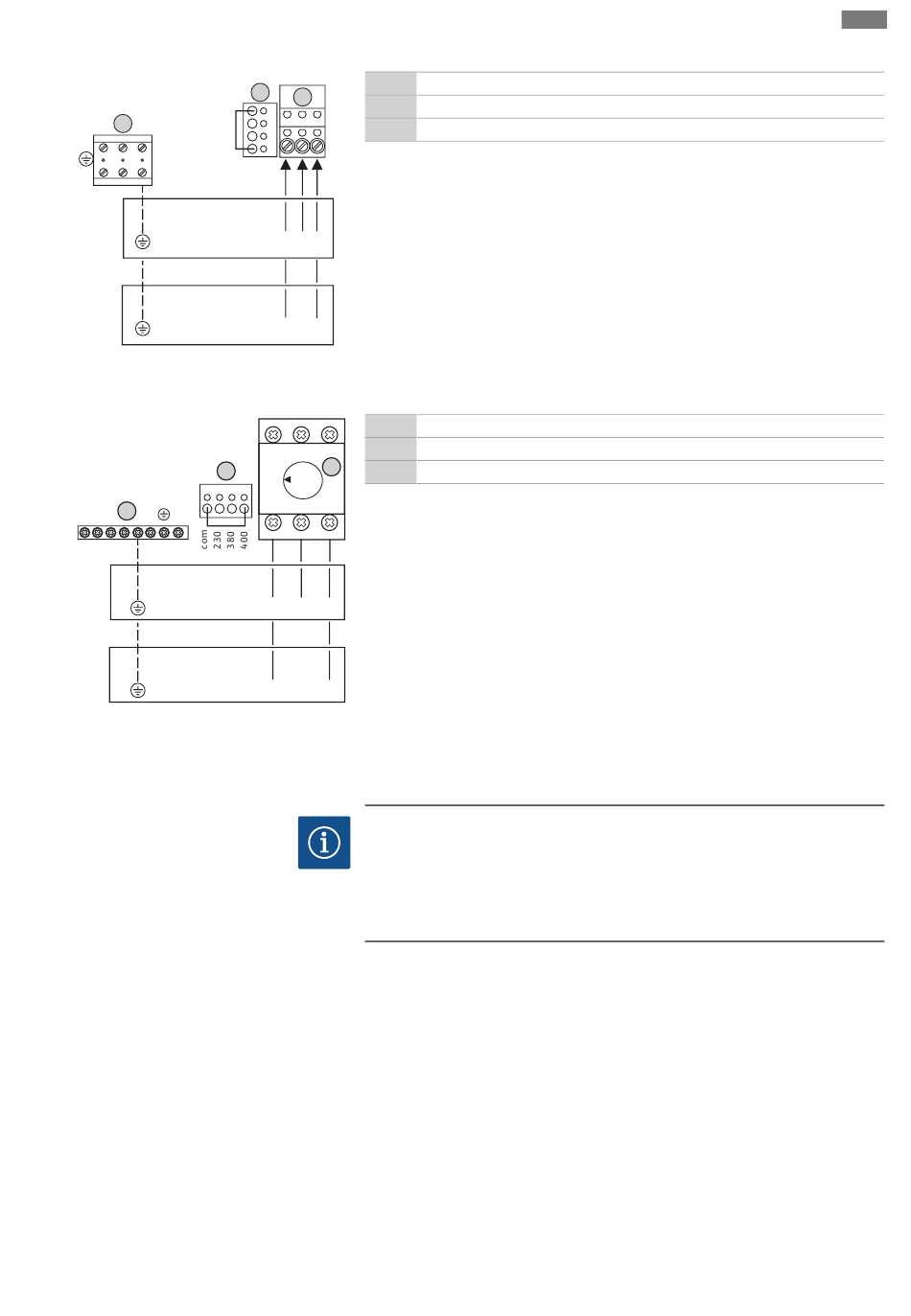

Fig. 4: Подключение к сети Wilo-Control EC-
L 1.../EC-L 2...
2
3
PE
3~380-400 V
50/60 Hz
1~230 V
50/60 Hz
Fig. 5: Подключение к сети Wilo-Control EC-
L 3...
6.5.3 Подключение насоса к сети
Инструкция по монтажу и эксплуатации Wilo-Control EC-L
All manuals and user guides at all-guides.com
Установка
1 Клеммная планка: подключение к сети
2
1
2 Настройка сетевого напряжения
3 Клеммная планка: земля (РЕ)
▪ Подключение к сети 1~230 В:
– кабель: 3 жилы;
– жилы: L, N, PE;
– настройка сетевого напряжения: перемычка 230/COM.
▪ Подключение к сети 3~380 В:
L1 L2 L3 – кабель: 4 жилы;
– жилы: L1, L2, L3, PE;
– настройка сетевого напряжения: перемычка 380/COM.
▪ Подключение к сети 3~400 В:
– кабель: 4 жилы;
L N
– жилы: L1, L2, L3, PE;
– настройка сетевого напряжения: перемычка 400/COM (заводская установка).
L2 L3
L1
1 Главный выключатель
2 Настройка сетевого напряжения
1 ON
1
0
3 Клеммная планка: земля (РЕ)
OFF
T1 T2 T3
L1 L2 L3
L N
УВЕДОМЛЕНИЕ
Вращающееся поле подключения к сети и подсоединения насоса
Вращающееся поле прокладывается от разъема для подключения к сети
напрямую к разъему для подсоединения насоса. Проверить требуемое враща-
ющееся поле подсоединяемых насосов (правого или левого вращения)! Учиты-
вать требования инструкции по монтажу и эксплуатации насосов.
ru
219
