Клемма
Функция
Выход: раздельная сигнализация о работе насоса 1
2/3
Выход: раздельная сигнализация неисправности
4/5
насоса 1
Выход: раздельная сигнализация неисправности
8/9
насоса 2
Выход: раздельная сигнализация о работе насоса 2
10/11
Выход: обобщенная сигнализация рабочего состоя-
13/14/15
ния
16/17/18 Выход: обобщенная сигнализация неисправности
Выход: выход мощности
19/20
Вход: Extern OFF
21/22
Вход: поплавковый выключатель «Защита от сухого
25/26
хода»
Вход: поплавковый выключатель «Все насосы
27/28
выкл.»
Вход: поплавковый выключатель «Насос 1 вкл.»
29/30
Инструкция по монтажу и эксплуатации Wilo-Control EC-L
All manuals and user guides at all-guides.com
Приложение

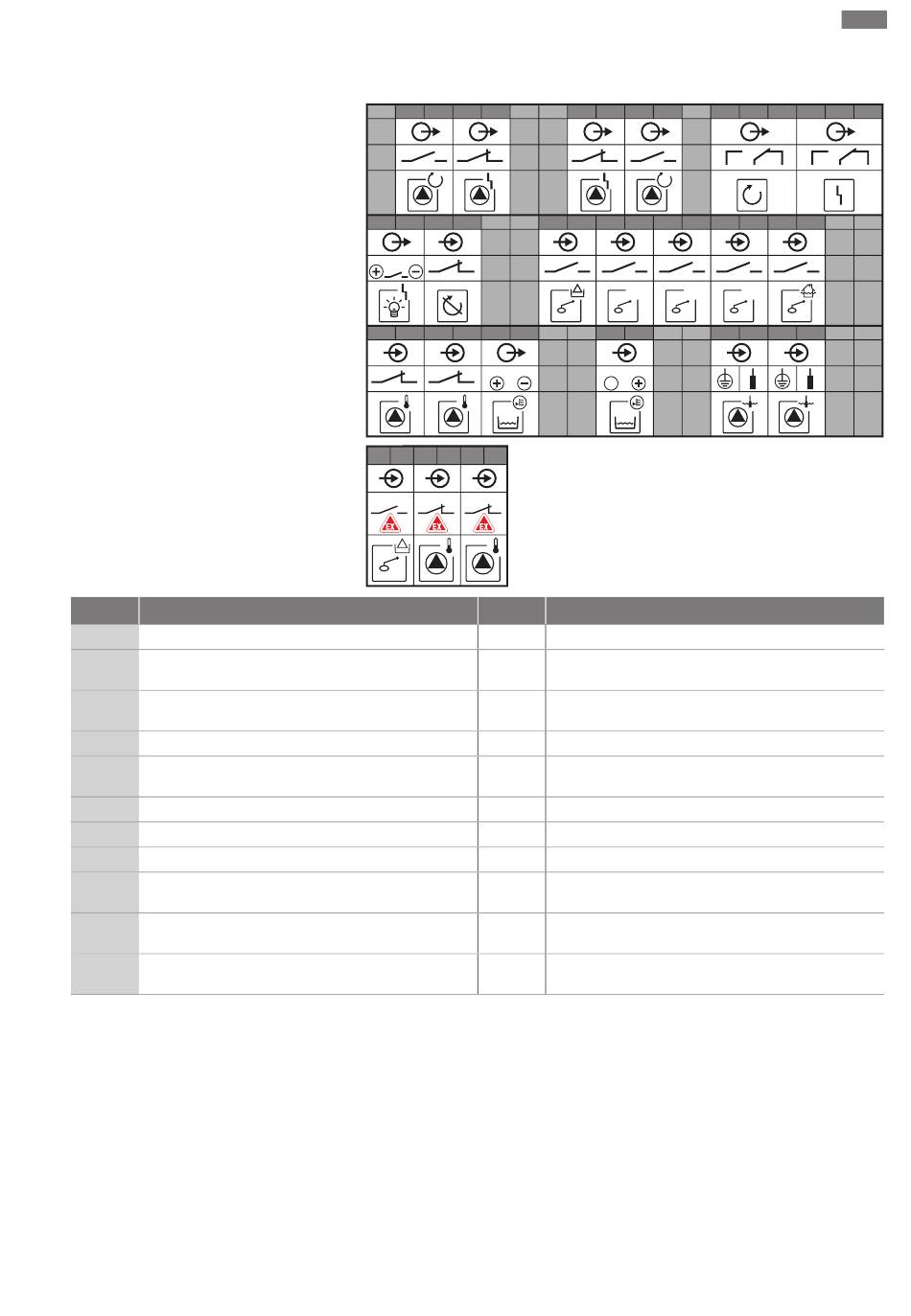

Схема подключения EC-L1... и EC-L2...
1
2
3
4
1
19
20
21
22
24 V
37
38
39
40
1
2
55 56 57 58 59 60
!
1
5
6
7
8
9
10
1
2
23
24
25
26
27
28
off
!
1 + 2
41
42
43
44
45
46
0-10 V
4-20 mA
In
2
Клемма
Функция
31/32
Вход: поплавковый выключатель «Насос 2 вкл.»
33/34
Вход: поплавковый выключатель «Затопление»
37/38
Вход: контроль температуры обмотки, насос 1
39/40
Вход: контроль температуры обмотки, насос 2
41/42
Выход: аналоговый выход для индикации значения
уровня
45/46
Вход: датчик уровня 4 – 20 мА
49/50
Вход: контроль герметичности, насос 1
51/52
Вход: контроль герметичности, насос 2
55/56
Вход: поплавковый выключатель «Защита от сухого
хода» (режим взрывозащиты)
57/58
Вход: контроль температуры обмотки, насос 1 (ре-
жим взрывозащиты)
59/60
Вход: контроль температуры обмотки, насос 2 (ре-
жим взрывозащиты)
11
12
13
14
15
16
2
29
30
31
32
33
34
on
on
1
2
47
48
49
50
51
52
1
2
ru
17
18
35
36
53
54
255
