10

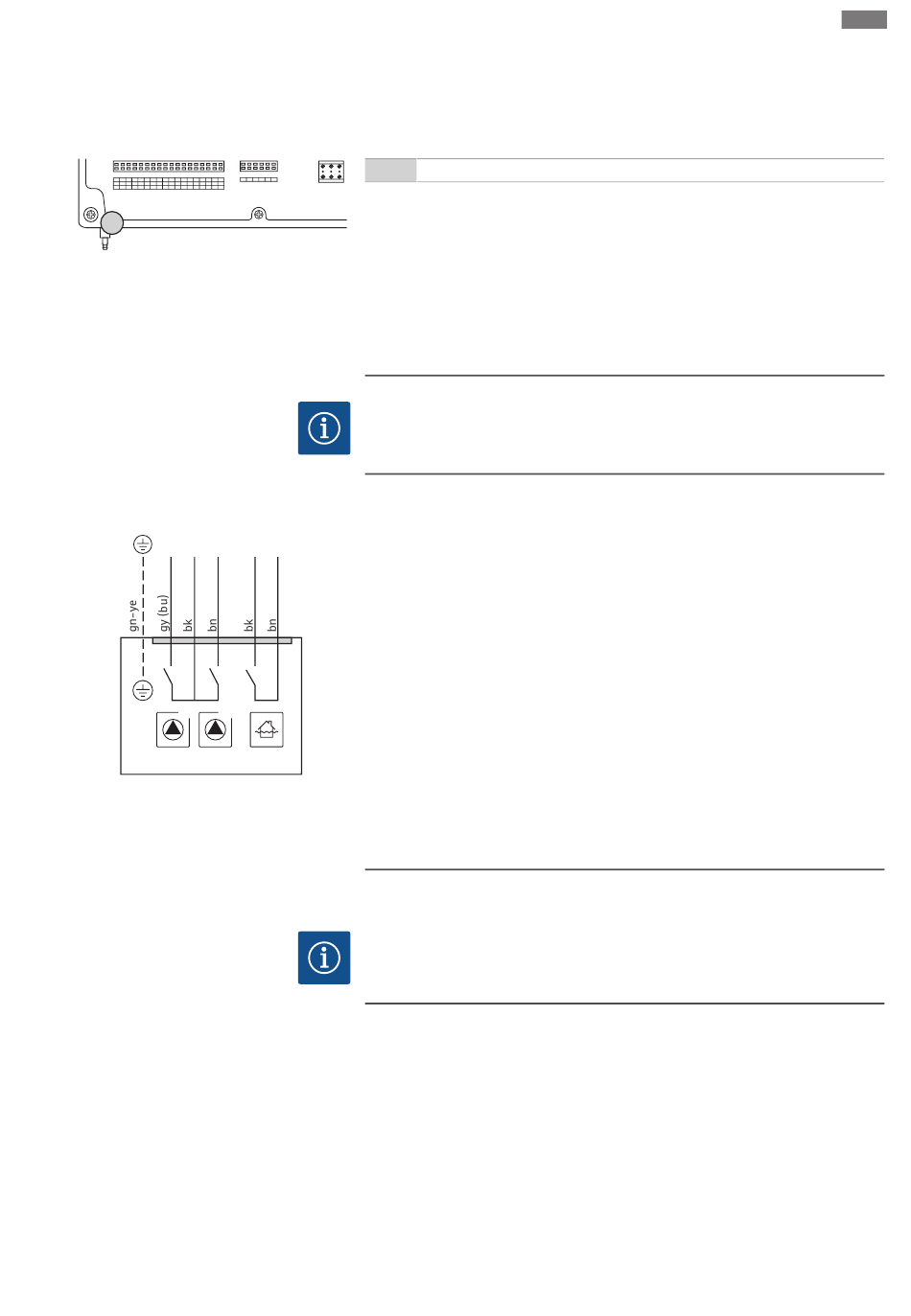

Fig. 12: Raccord côté refoulement
6.5.7
Raccordement du détecteur de ni-
veau NW16
29 28 31
P2
P1
ON / OFF ON
Fig. 13: Schéma de raccordement du NW16 au
Control EC-L 2x...
6.5.8
Raccordement de la protection
contre le fonctionnement à sec/
niveau d'eau min. avec interrup-
teur à flotteur séparé
Notice de montage et de mise en service Wilo-Control EC-L
All manuals and user guides at all-guides.com
Installation
Cloche à immersion
Si une cloche à immersion est utilisée pour la détection du niveau, trois pompes maxi-
mum peuvent être pilotées. La plage de pression pour la cloche à immersion est de 0 à
250 mBar.
10
AVIS ! Pour assurer la ventilation optimale de la cloche à immersion, il est recom-
mandé d'utiliser un système par bulles d'air.
1. Desserrer et retirer les écrous manchons sur le raccord côté refoulement.
2. Placer les écrous manchon sur le flexible de refoulement de la cloche à immersion.
3. Pousser le flexible de refoulement jusqu'à la butée sur le raccord côté refoulement.
4. Revisser le manchon sur le raccord côté refoulement et serrer à fond pour fixer le
flexible de refoulement.
AVIS
Ne pas appliquer de tension externe !
La présence d'une tension externe détériore le composant.
L'acquisition du niveau pour deux pompes peut être réalisée par le détecteur de niveau
NW16. Le détecteur de niveau dispose des points de commutation suivants :
33 34
▪ Pompe 1 marche/arrêt
▪ Pompe 2 marche/arrêt
▪ Alarme trop plein
La régulation du niveau correspond au fonctionnement avec des interrupteurs à flotteur
séparés. La structure interne du détecteur de niveau assure l'hystérésis entre le niveau
d'activation et de désactivation de la pompe concernée.
Insérer les câbles de raccordement posés par l'exploitant dans les passe-câbles à vis et
les fixer. Raccorder les fils à la réglette à bornes conformément au schéma de raccorde-
ment.
DANGER ! Risque d'explosion dû à un raccordement incorrect ! Le détecteur de ni-
veau ne doit en aucun cas être installé dans un secteur à risque d'explosion.
AVIS
Ne pas appliquer de tension externe !
La présence d'une tension externe détériore le composant.
Raccord côté refoulement pour cloche à immersion
fr
119
