Borne Fonction
Sortie : report de marche individuel pompe 1
2/3
Sortie : report de défauts individuel pompe 1
4/5
Sortie : report de défauts individuel pompe 2
8/9
Sortie : report de marche individuel pompe 2
10/11
Sortie : report de marche centralisé
13/14/15
16/17/18 Sortie : report de défauts centralisé
Sortie : sortie de puissance
19/20
Entrée : Extern OFF
21/22
Entrée : interrupteur à flotteur de « protection contre le
25/26
fonctionnement à sec »
Entrée : interrupteur à flotteur « toutes les pompes sur
27/28
Arrêt »
Entrée : interrupteur à flotteur « Pompe 1 sur Marche »
29/30
Notice de montage et de mise en service Wilo-Control EC-L
All manuals and user guides at all-guides.com
Annexe

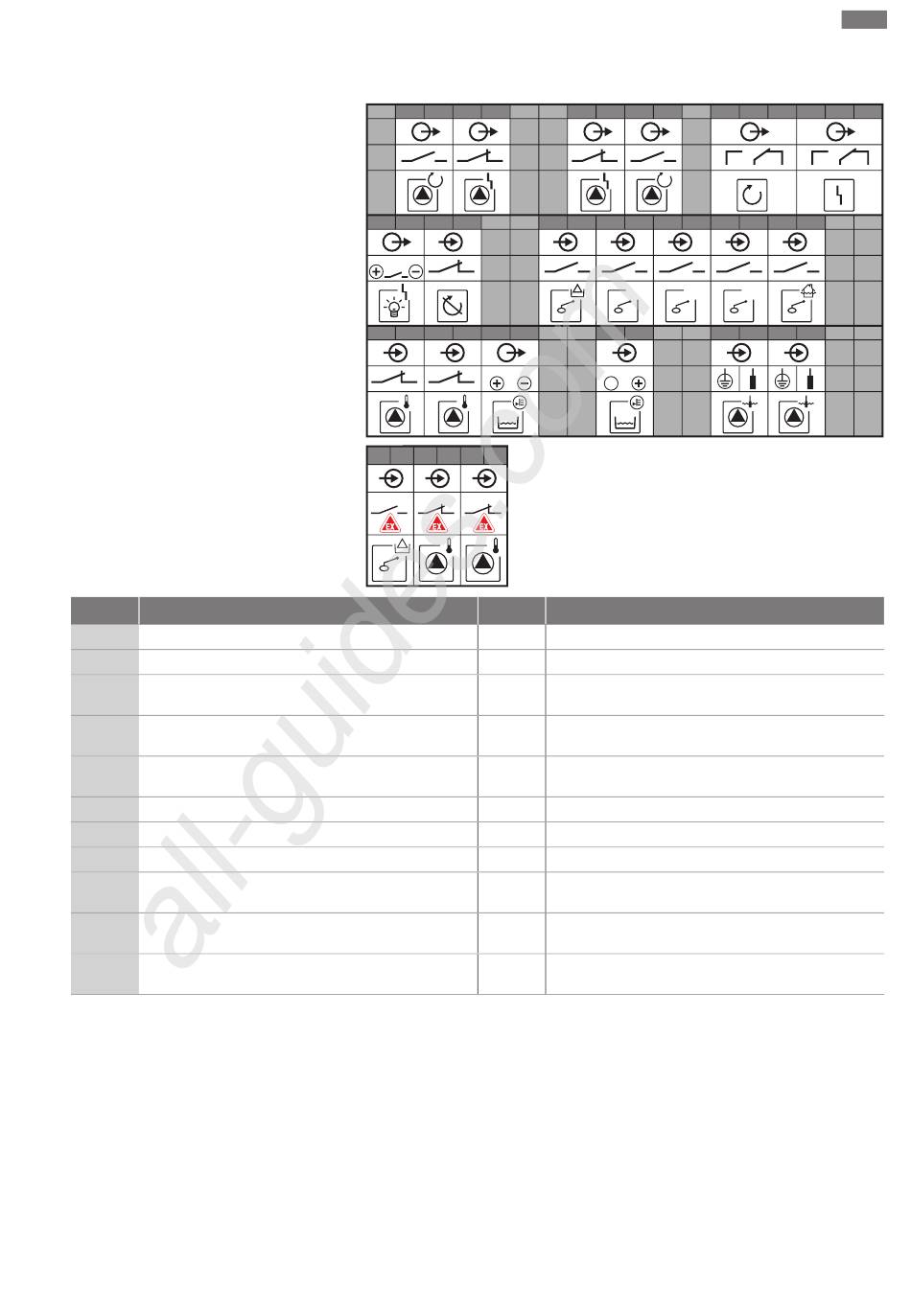

Schéma de raccordement EC-L1... et EC-L2...
1 2 3 4
1
19 20 21 22
24 V
37 38 39 40
1 2
55 56 57 58 59 60
!
1
5 6 7 8 9 10
1 2
23 24 25 26 27 28
off
!
1 + 2
41 42 43 44 45 46
0-10 V 4-20 mA
In
2
Borne Fonction
31/32 Entrée : interrupteur à flotteur « Pompe 2 sur Marche »
33/34 Entrée : interrupteur à flotteur « submersion »
37/38 Entrée : surveillance thermique de l'enroulement
pompe 1
39/40 Entrée : surveillance thermique de l'enroulement
pompe 2
41/42 Sortie : Sortie analogique pour l'affichage de la valeur
réelle du niveau
45/46 Entrée : capteur de niveau 4-20 mA
49/50 Entrée : détection de fuites pompe 1
51/52 Entrée : détection de fuites pompe 2
55/56 Entrée : interrupteur à flotteur de « protection contre le
fonctionnement à sec » (mode Ex)
57/58 Entrée : surveillance thermique de l'enroulement
pompe 1 (mode Ex)
59/60 Entrée : surveillance thermique de l'enroulement
pompe 2 (mode Ex)
11 12 13 14 15 16
2
29 30 31 32 33 34
on on
1 2
47 48 49 50 51 52
1 2
fr
17 18
35 36
53 54
