Wilo Control EC-L Einbau- Und Betriebsanleitung Seite 116

fr
com
3
230
380
400
3~380-400 V
50/60 Hz
1~230 V
50/60 Hz

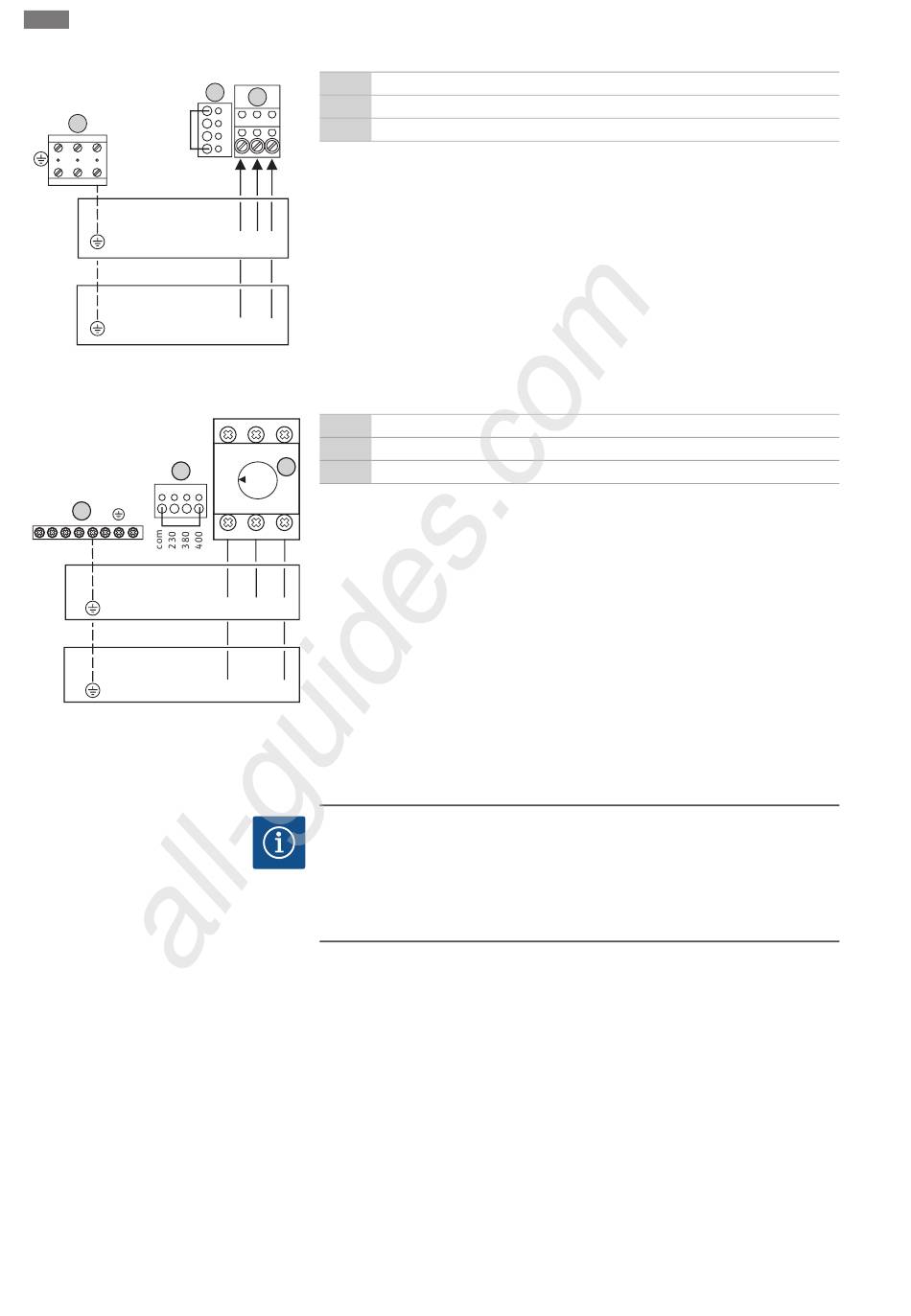

Fig. 4: Alimentation réseau Wilo-Control EC-L
1.../EC-L 2...
2
3
PE
3~380-400 V
50/60 Hz
1~230 V
50/60 Hz
Fig. 5: Alimentation réseau Wilo-Control EC-L
3...
6.5.3 Alimentation réseau de la pompe
116
All manuals and user guides at all-guides.com
Installation
1 Réglette à bornes : Alimentation réseau
2
1
2 Réglage de la tension d'alimentation
3 Réglette à bornes : Terre (PE)
▪ Alimentation réseau 1~230 V :
– Câble : 3 fils
– Fils : L, N, PE
– Réglage de la tension d'alimentation : Pont de conversion 230/COM
▪ Alimentation réseau 3~380V :
L1 L2 L3 – Câble : 4 fils
– Fils : L1, L2, L3, PE
– Réglage de la tension d'alimentation : Pont de conversion 380/COM
▪ Alimentation réseau 3~400V :
– Câble : 4 fils
L N
– Fils : L1, L2, L3, PE
– Réglage de la tension d'alimentation : Pont de conversion 400/COM (réglage d'usine)
L2 L3
L1
1 Commutateur principal
2 Réglage de la tension d'alimentation
1 ON
1
0
3 Réglette à bornes : Terre (PE)
OFF
T1 T2 T3
L1 L2 L3
L N
AVIS
Champ magnétique de l'alimentation réseau et du raccord de pompe
Le champ magnétique de l'alimentation réseau est transmis directement au raccord
de pompe. Vérifier le champ magnétique requis pour les pompes à raccorder (tour-
nant à droite ou à gauche) ! Respecter la notice de montage et de mise en service
des pompes.
WILO SE 2018-12
