Wilo Control EC-L Einbau- Und Betriebsanleitung Seite 166

pl
6.5.1 Przegląd elementów instalacyj-
nych
1
2
7
5
4b
8
12
9
6
11
4a

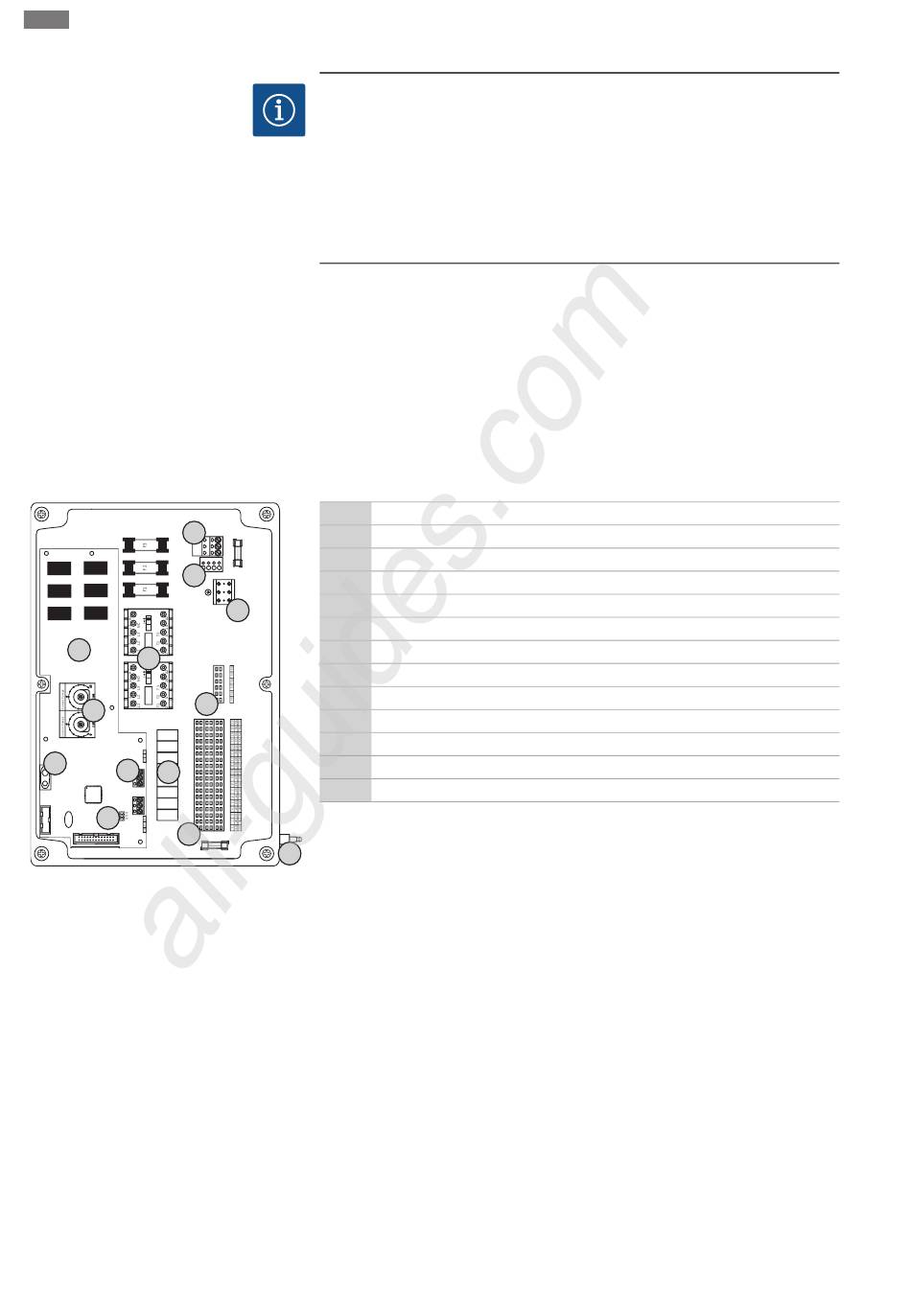

Fig. 2: Control EC-L 1.../EC-L 2...
166
All manuals and user guides at all-guides.com
Montaż
NOTYFIKACJA
• W zależności od impedancji systemu i max. liczby łączeń podłączonych odbiorni-
ków na godzinę mogą wystąpić wahania i/lub spadki napięcia.
• W przypadku użycia kabli ekranowanych należy umieścić ekran obustronne w ste-
rowniku i szynie uziemiającej!
• Wykonanie podłączenia należy zlecić wykwalifikowanemu Elektrykowi!
• Należy przestrzegać instrukcji montażu i obsługi podłączonych pomp i nadajników
sygnałów.
▪ Natężenie prądu i napięcie zasilania muszą być zgodne z danymi na tabliczce znamio-
nowej.
▪ Zabezpieczenie po stronie sieci wykonać według lokalnych przepisów.
▪ W razie użycia bezpieczników należy wybrać charakterystykę przełączania stosownie
do podłączonej pompy.
▪ Należy zainstalować wyłączniki różnicowoprądowe (RCD, Typ A, prąd sinusoidalny)
▪ Ułożenie kabli zasilających według lokalnych przepisów.
▪ Podczas układania nie należy uszkodzić kabli zasilających.
▪ Należy uziemić urządzenie sterujące i wszelkie odbiorniki elektryczne.
1 Listwa zaciskowa: Przyłącze sieciowe
2 Ustawienie napięcia sieci
3 Listwa zaciskowa: Uziemienie (PE)
4a Listwa zaciskowa: System czujników
3
4b Listwa zaciskowa: System czujników przy aktywnym trybie Ex
5 Zestawy styczników
6 Przekaźnik wyjściowy
7 Moduł sterujący
8 Potencjometr do monitorowania silnika
9 ModBus: Interfejs RS485
10 Przyłącze tłoczne dzwonu zanurzeniowego (tylko wersja „IPS")
11 ModBus: Zworka do terminowania / polaryzacji
12 Miejsce podłączenia akumulatora 9 V
10
WILO SE 2018-12
