Wilo Control EC-L Einbau- Und Betriebsanleitung Seite 115

11
2
1
26
8
4a
5
9
1
7
4a
4a
6
12

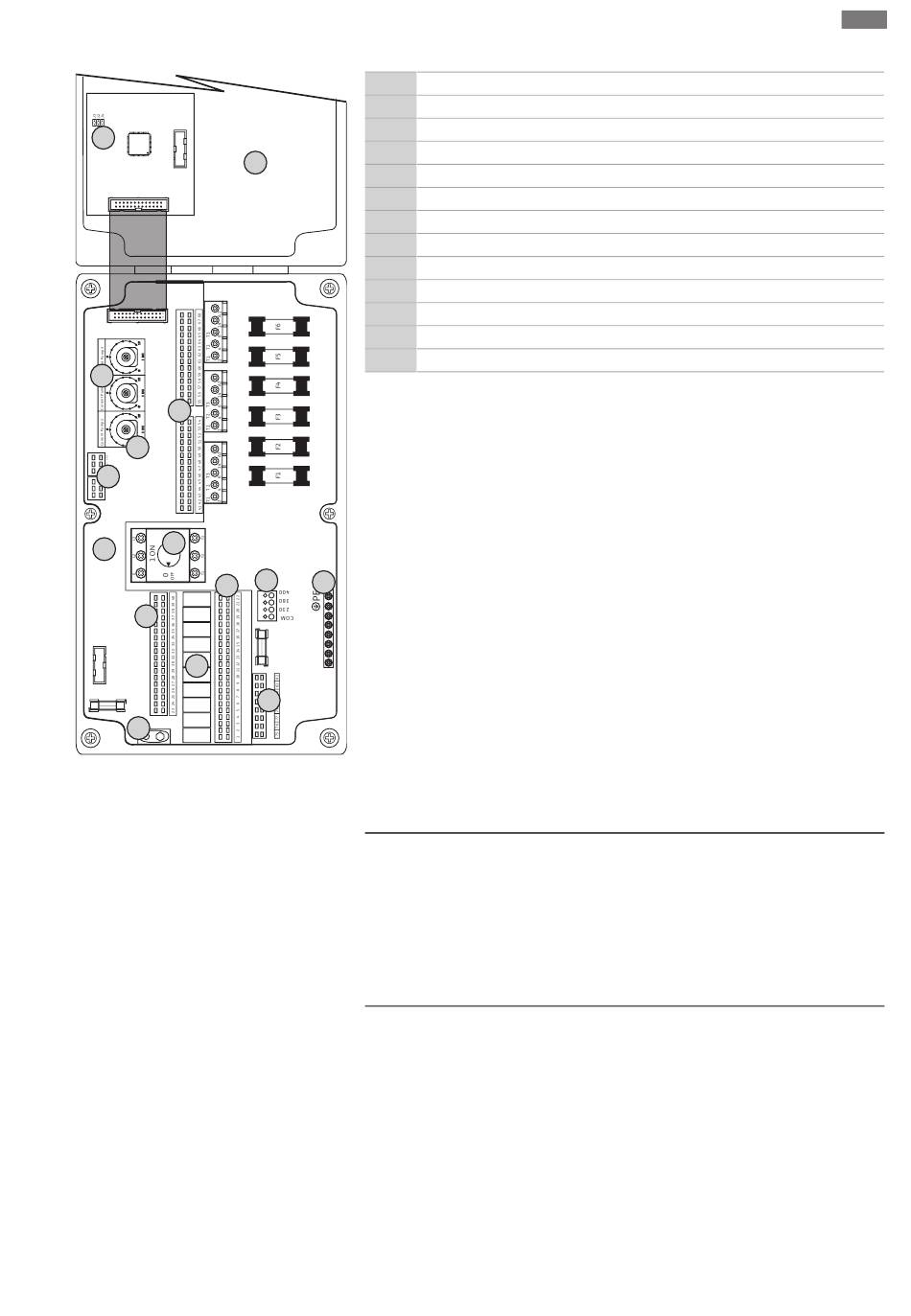

Fig. 3: Control EC-L 3...
6.5.2 Alimentation réseau du coffret de
commande
Notice de montage et de mise en service Wilo-Control EC-L
All manuals and user guides at all-guides.com
Installation
1
2
3
4a
13
4b
5
6
7
8
9
11
12
13
2
3
4b
ATTENTION
Dommages matériels dus au réglage incorrect de la tension d'alimenta-
tion !
Le coffret de commande peut fonctionner avec différentes tensions d'alimentation.
En usine, la tension d'alimentation est réglée sur 400 V. Pour obtenir une tension
d'alimentation différente, modifier la jonction des câbles avant de procéder au rac-
cordement. Le réglage incorrect de la tension d'alimentation entraîne la destruction
du coffret de commande !
Insérer les câbles de raccordement posés par l'exploitant dans les passe-câbles à vis et
les fixer. Raccorder les fils à la réglette à bornes conformément au schéma de raccorde-
ment.
Commutateur principal
Réglage de la tension d'alimentation
Réglette à bornes : Terre (PE)
Réglette à bornes : Capteurs
Réglette à bornes : Capteurs avec mode Ex activé
Combinaisons de contacteurs
Relais de sortie
Platine de commande
Potentiomètre pour la surveillance du courant du moteur
ModBus : Interface RS485
ModBus : cavaliers pour la terminaison/polarisation
Emplacement pour accumulateur 9 V
Couvercle de corps
fr
115
