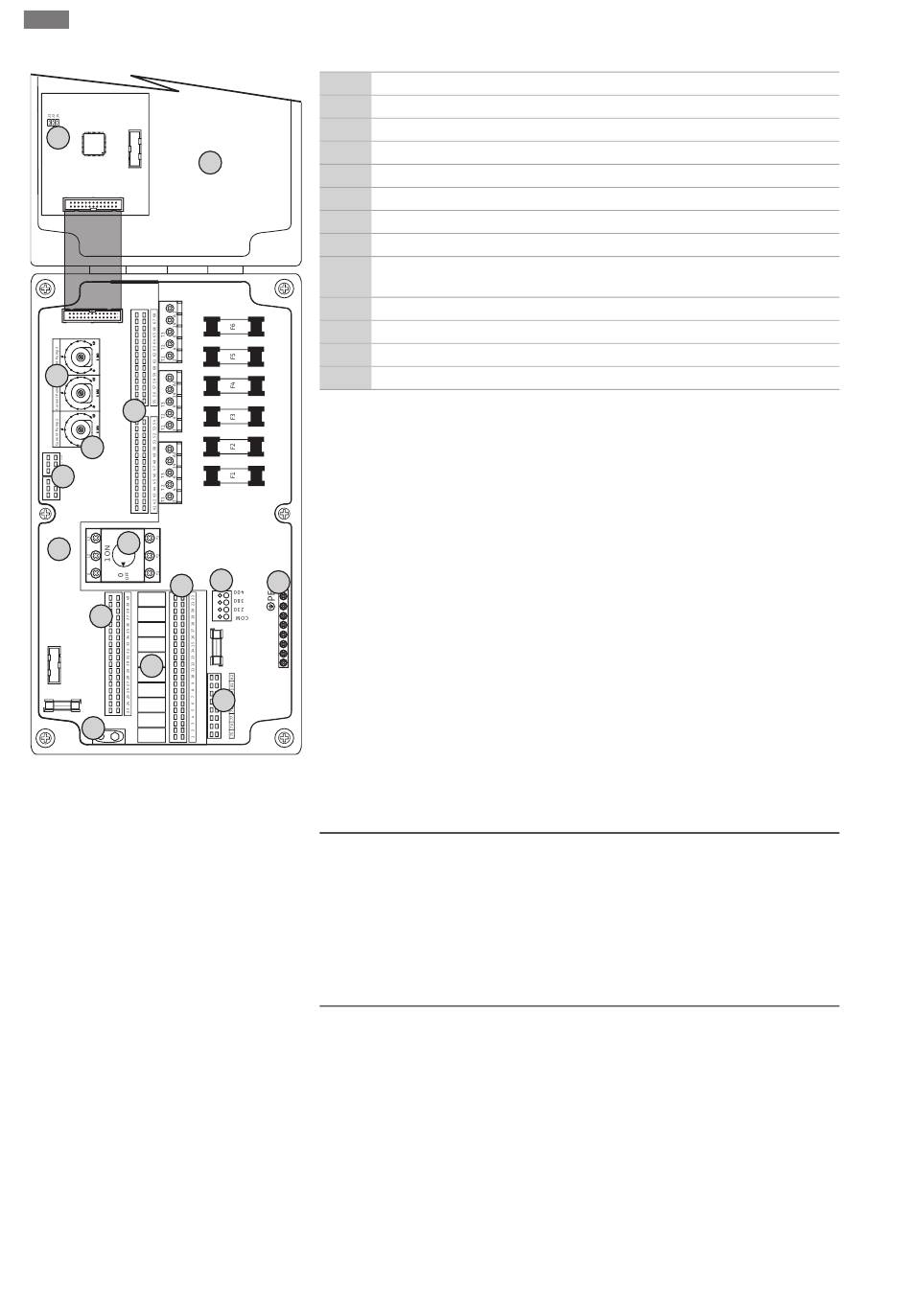

Fig. 3: Control EC-L 3...
6.5.2 Подключение прибора управле-
ния к сети
218
All manuals and user guides at all-guides.com
Установка
1
2
3
4a
13
4b
5
6
7
8
9
11
12
13
2
3
4b
ВНИМАНИЕ
Материальный ущерб из-за неправильно настроенного сетевого
напряжения!
Прибор управления можно эксплуатировать с разным сетевым напряжением.
Заводская установка сетевого напряжения выполнена на 400 В. Для другого се-
тевого напряжения перед подсоединением необходимо переставить кабель-
ную перемычку. При неправильно настроенном сетевом напряжении прибор
управления разрушается!
Проложенные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к клеммной планке в соответствии со схе-
мой электрических подсоединений.
Главный выключатель
Настройка сетевого напряжения
Клеммная планка: земля (РЕ)
Клеммная планка: датчики
Клеммная планка: датчики при активированном режиме взрывозащиты
Комбинации контакторов
Выходное реле
Плата управления
Потенциометр для системы контроля подачи питания на электродвига-
тель
ModBus: интерфейс RS485
ModBus: перемычка для составления расписания/поляризации
Гнездо для аккумулятора 9 В
Крышка корпуса
