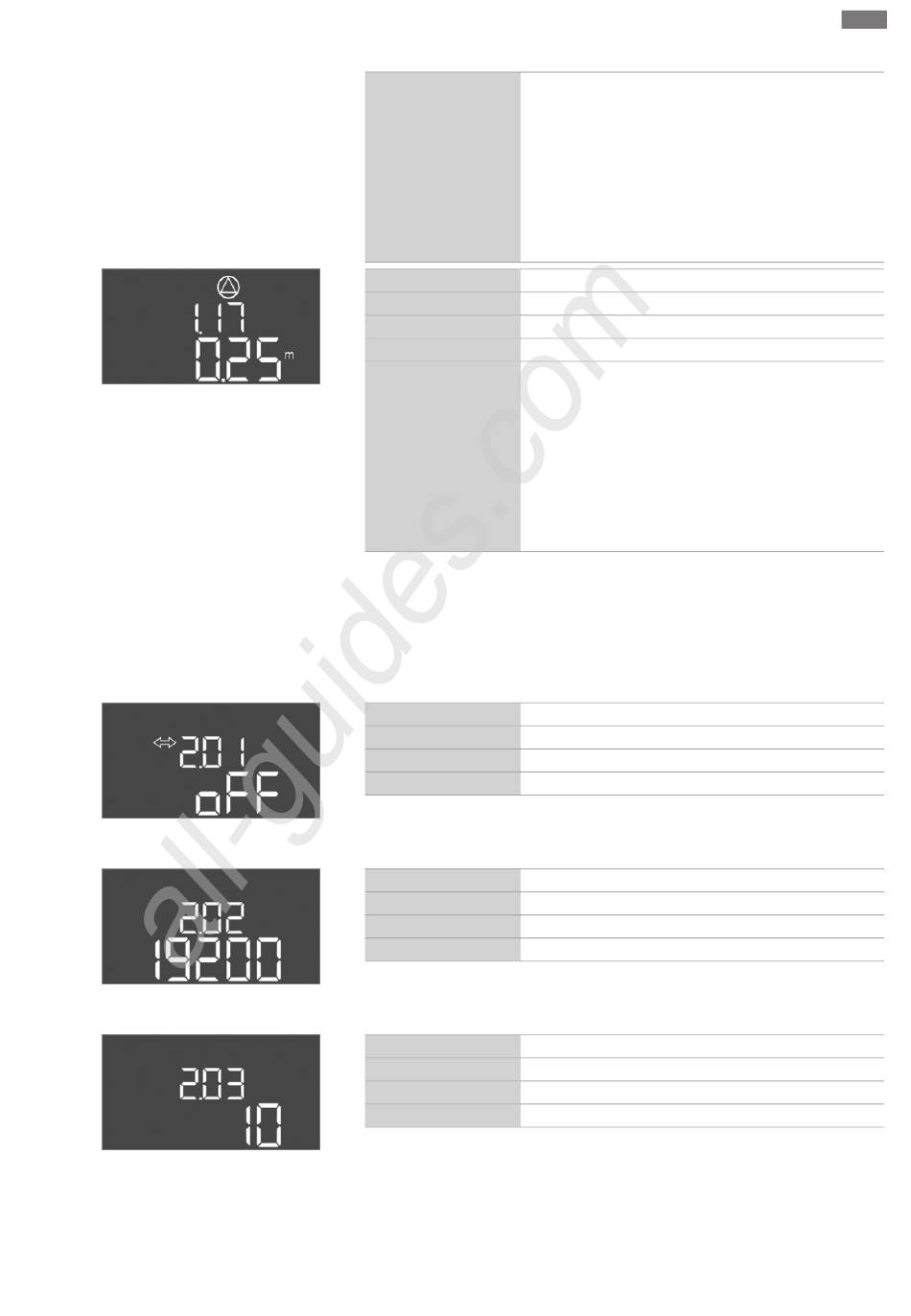

Fig. 64: Меню 1.17
Fig. 65: Меню 2.01
Fig. 66: Меню 2.02
Fig. 67: Меню 2.03
Инструкция по монтажу и эксплуатации Wilo-Control EC-L
All manuals and user guides at all-guides.com
Ввод в эксплуатацию
Пояснение
№ меню
Описание
Диапазон значений**
Заводская установка
Пояснение
Меню 2: привязка к полевой шине ModBus
Прибор управления с интерфейсом RS485 подготовлен для привязки через
ModBus RTU. Через интерфейс можно считать различные параметры и частично
также изменить их. Прибор управления работает при этом как ведомое устрой-
ство Modbus. Обзор отдельных параметров, как и описание используемых типов
данных, приводится в приложении. Для использования интерфейса ModBus необ-
ходимо выполнить настройки в указанных далее меню.
№ меню
Описание
Диапазон значений
Заводская установка
№ меню
Описание
Диапазон значений
Заводская установка
№ меню
Описание
Диапазон значений
Заводская установка
Режим работы «Дренаж»: значение должно быть на
0,03 м выше, чем уровень «Насос пиковой нагрузки 2
выкл.» (меню 1.17). Значение уровня включения долж-
но быть больше/равно уровню включения насоса пико-
вой нагрузки (меню 1.14).
Режим работы «Заполнение»: значение должно быть на
0,03 м ниже, чем уровень «Насос пиковой нагрузки 2
выкл.» (меню 1.17). Значение уровня включения долж-
но быть меньше/равно уровню включения насоса пико-
вой нагрузки (меню 1.14)
1.17*
Уровень «Насос пиковой нагрузки 2 выкл.»
0,06 – 12,5 м
0,25 м
Режим работы «Дренаж»: значение должно быть на
0,03 м ниже, чем уровень «Насос пиковой нагрузки 2
вкл.» (меню 1.16). Значение уровня выключения долж-
но быть больше/равно уровню выключения насоса пи-
ковой нагрузки (меню 1.15).
Режим работы «Заполнение»: значение должно быть на
0,03 м выше, чем уровень «Насос пиковой нагрузки 2
вкл.» (меню 1.16). Значение уровня выключения долж-
но быть меньше/равно уровню выключения насоса пи-
ковой нагрузки (меню 1.15)
2.01
Интерфейс ModBus RTU вкл./выкл.
on, off
off
2.02
Скорость передачи сигнала
9600; 19200; 38400; 76800
19200
2.03
Адрес подчиненного устройства
1 – 254
10
