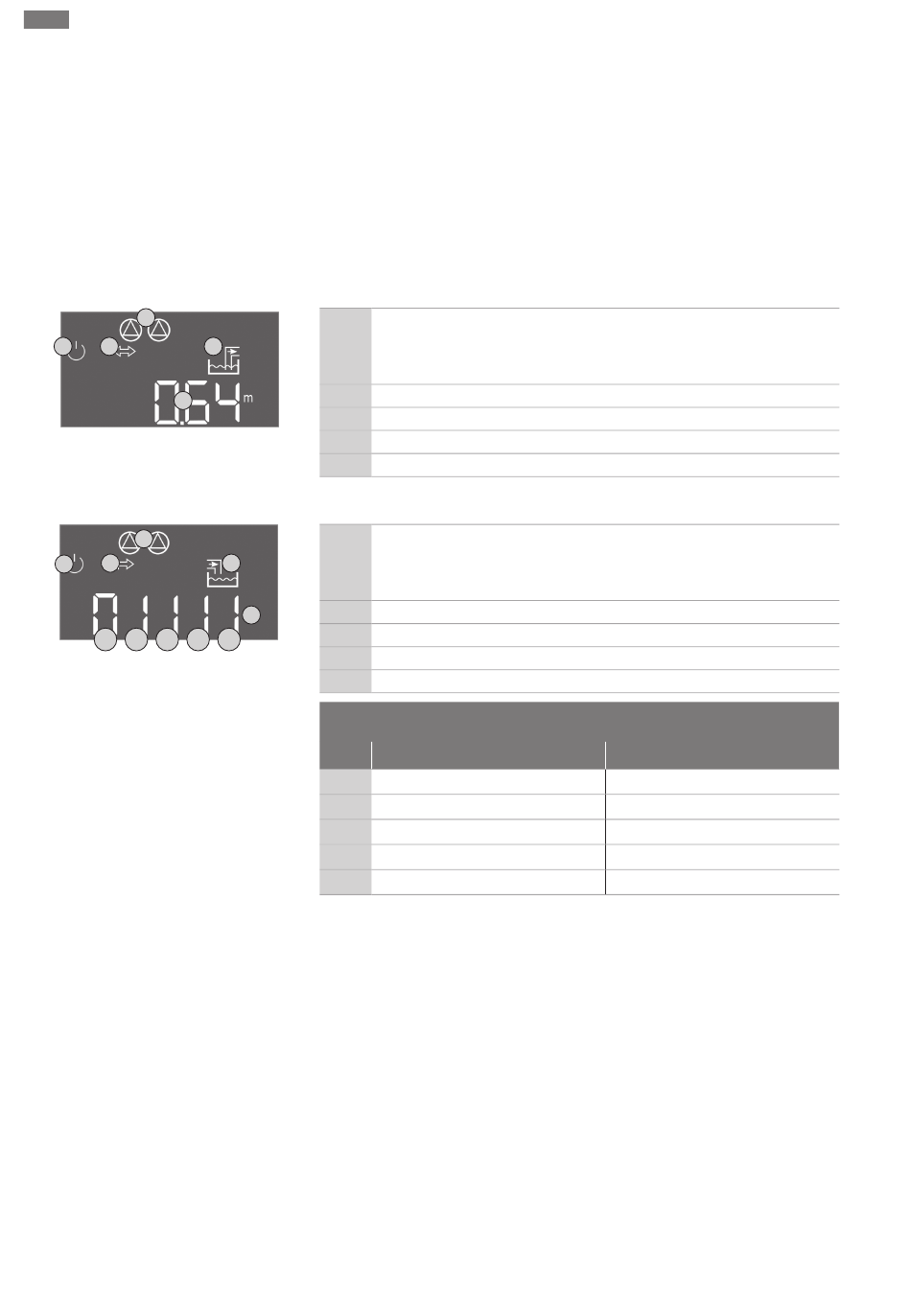

Fig. 29: Основной экран: датчик уровня/по-
гружной стакан
1
5
4
3a 3b 3c 3d
Fig. 30: Основной экран: поплавковый вы-
ключатель
8.5 Запуск первичной конфигура-
ции
234
All manuals and user guides at all-guides.com
Ввод в эксплуатацию
‡
Защита электродвигателя предварительно настроена согласно данным насо-
са.
1. Повернуть главный выключатель в положение ON.
2. Прибор управления запускается.
– Все светодиоды загораются на 2 с.
– Включается дисплей, и появляется основной экран.
– На дисплее появляется символ режима ожидания.
▶ Прибор управления готов к работе, запускается первичная конфигурация или
автоматический режим.
Индикация на дисплее при работе с датчиком уровня или погружным стака-
ном
Текущий статус насоса:
– количество зарегистрированных насосов;
2
1
– насос активирован/деактивирован;
– насосы вкл./выкл.
2 Настроенный режим работы (например, дренаж)
3 Текущий уровень воды в м
4 Режим ожидания: прибор управления готов к работе
5 Полевая шина активирована
Индикация на дисплее при работе с поплавковым выключателем
Текущий статус насоса:
– количество зарегистрированных насосов;
2
1
– насос активирован/деактивирован;
– насосы вкл./выкл.
3 2 Настроенный режим работы (например, заполнение)
3 Коммутационное состояние поплавковых выключателей
3e
4 Режим ожидания: прибор управления готов к работе
5 Полевая шина активирована
Коммутационное состояние поплавковых выключателей в зависимости от
режима работы
№ Дренаж (drain)
Уровень затопления
3a
Насос 2 вкл.
3b
Насос 1 вкл.
3c
Насос 1 и 2 выкл.
3d
Уровень сухого хода
3e
Во время конфигурации учитывать следующее.
▪ Если в течение 6 минут не осуществляется ввод или управление:
– подсветка дисплея отключается;
– дисплей снова показывает главный экран;
– ввод параметров блокируется.
▪ Некоторые настройки можно изменять только при всех выключенных насосах.
▪ Если управление не осуществляется в течение одной минуты, подсветка дисплея
отключается.
▪ Меню автоматически согласовывается в соответствии с настройками. Пример:
меню 1.12 отображается, только если активирован датчик уровня.
▪ Структура меню действительна для всех приборов управления ЕС (например, EC-
Lift, EC-Fire). Поэтому в структуре меню возможны пробелы.
По умолчанию значения только отображаются. Для изменения значений необхо-
димо деблокировать ввод параметров в меню 7.01.
Заполнение (fill)
Уровень затопления
Насос 1 и 2 выкл.
Насос 1 вкл.
Насос 2 вкл.
Мин. уровень (отсутствие воды)
