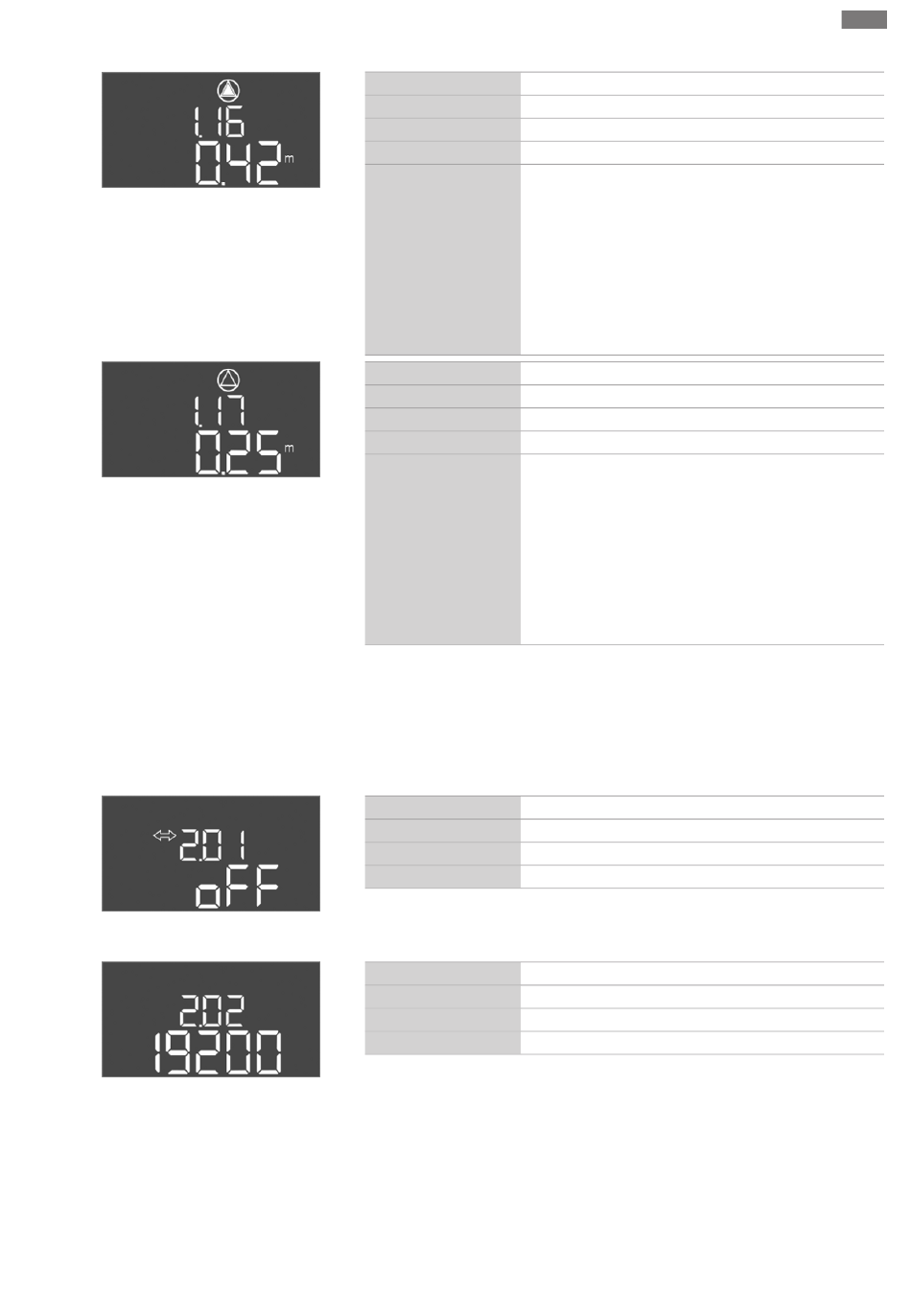

Fig. 63: Menu 1.16
Fig. 64: Menu 1.17
Fig. 65: Menu 2.01
Fig. 66: Menu 2.02
Instrukcja montażu i obsługi Wilo-Control EC-L
All manuals and user guides at all-guides.com
Uruchomienie
Nr menu
Opis
Zakres wartości**
Ustawienie fabryczne
Objaśnienie
Nr menu
Opis
Zakres wartości**
Ustawienie fabryczne
Objaśnienie
Menu 2: Podłączenie do magistrali polowej ModBus
Urządzenie sterujące wyposażone w interfejs RS485 do podłączenia przez magistralę
ModBus RTU. Za pośrednictwem interfejsu możliwe jest odczytywanie i częściowo rów-
nież zmienianie różnych parametrów. Urządzenie sterujące pracuje jako urządzenie
podrzędne magistrali Modbus. Przegląd poszczególnych parametrów oraz opis wyko-
rzystywanych typów danych znajduje się w załączniku. W celu korzystania z interfejsu
ModBus należy wprowadzić do następujących pozycji menu poniższe ustawienia:
Nr menu
Opis
Zakres wartości
Ustawienie fabryczne
Nr menu
Opis
Zakres wartości
Ustawienie fabryczne
1.16*
Poziom pompy obciążenia szczytowego 2 WŁ.
0,06 ... 12,5 m
0,42 m
Rodzaj pracy „Opróżnianie": Wartość powinna być o 0,03 m
wyższa niż „Poziom pompa obciążenia szczytowego 2
WYŁ." (Menu 1.17). Poziom włączania powinien być wyż-
szy/równy poziomowi włączania pompy obciążenia szczy-
towego (Menu 1.14).
Rodzaj pracy „Napełnianie": Wartość powinna być o 0,03 m
niższa niż „Poziom pompa obciążenia szczytowego 2
WYŁ." (Menu 1.17). Poziom włączania powinien być niższy /
równy poziomowi włączania pompy obciążenia szczytowe-
go (Menu 1.14).
1.17*
Poziom pompy obciążenia szczytowego 2 WYŁ.
0,06 ... 12,5 m
0,25 m
Rodzaj pracy „Opróżnianie": Wartość powinna być o 0,03 m
niższa niż „Poziom pompa obciążenia szczytowego 2
WŁ." (Menu 1.16). Poziom wyłączania powinien być wyż-
szy/równy poziomowi wyłączania pompy obciążenia szczy-
towego (Menu 1.15).
Rodzaj pracy „Napełnianie": Wartość powinna być o 0,03 m
wyższa niż „Poziom pompa obciążenia szczytowego 2
WŁ." (Menu 1.16). Poziom wyłączania powinien być niższy/
równy poziomowi włączania pompy obciążenia szczytowe-
go (Menu 1.15).
2.01
ModBus - interfejs RTU WŁ./WYŁ.
on, off
off
2.02
Prędkość transmisji
9600; 19200; 38400; 76800
19200
