Wilo Control EC-L Einbau- Und Betriebsanleitung Seite 182

pl
1
5
4
3

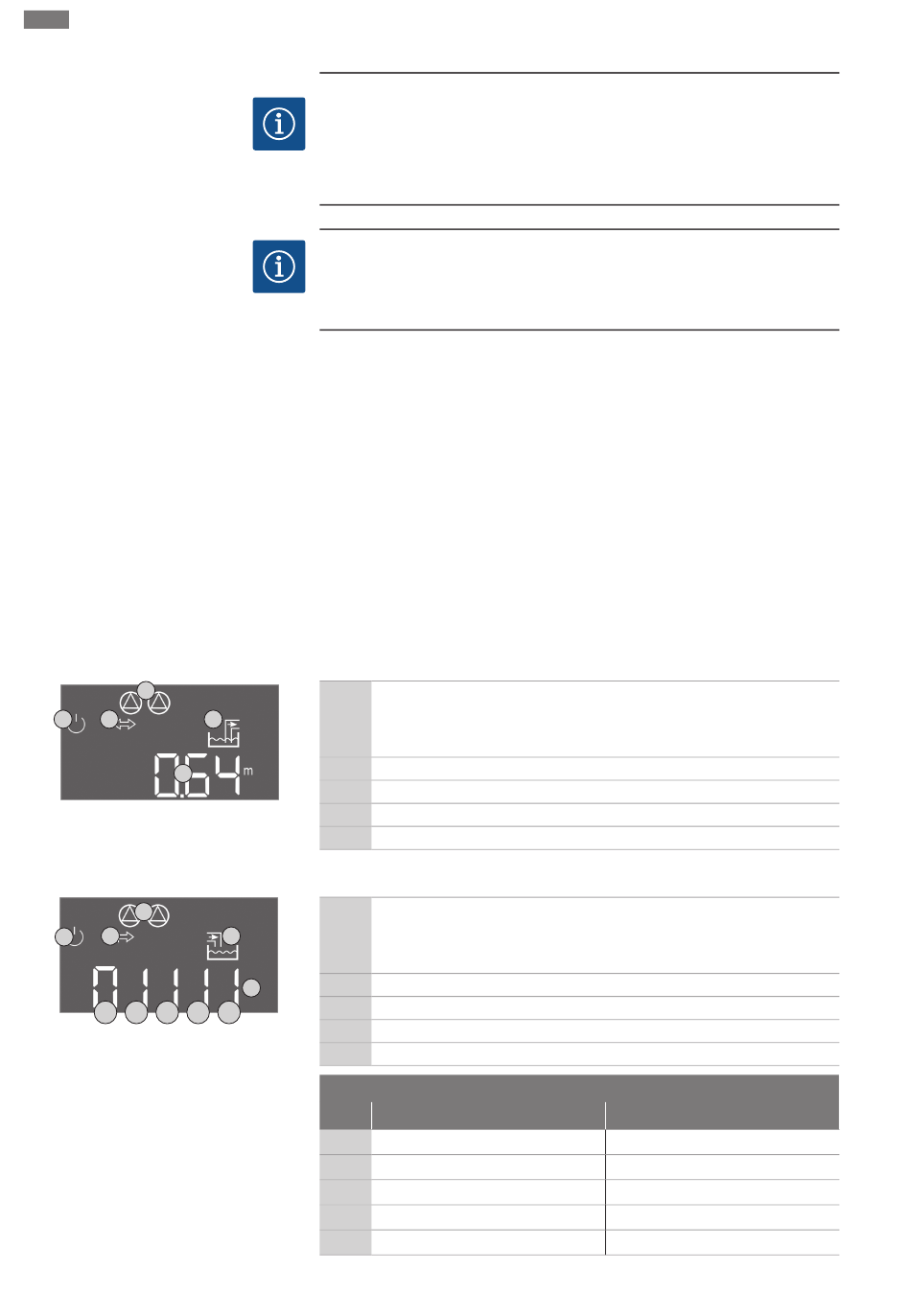

Fig. 29: Ekran startowy: Czujnik poziomu /
dzwon zanurzeniowy
1
5
4
3a 3b 3c 3d
Fig. 30: Ekran startowy: Wyłącznik pływakowy
182
All manuals and user guides at all-guides.com
Uruchomienie
NOTYFIKACJA
Należy zwrócić uwagę na kod błędu widoczny na wyświetlaczu
Jeśli bezpośrednio po włączeniu świeci lub miga czerwona dioda, należy zwrócić
uwagę na kod błędu widoczny na wyświetlaczu! Po usunięciu błędu, ostatni błąd za-
pisany jest w menu 6.01.
NOTYFIKACJA
Rodzaj pracy po awarii zasilania
Po awarii zasilania elektrycznego urządzenie sterujące uruchamia się automatycznie
w ostatnio ustawionym rodzaju pracy!
‡
Urządzenie sterujące jest zamknięte.
‡
Instalacja została przeprowadzona z powodzeniem.
‡
Wszystkie nadajniki sygnałów są podłączone i zabudowane w komorze roboczej.
‡
W razie użycia wyłączników pływakowych punkty przełączania są poprawnie usta-
wione.
‡
Zabezpieczenie silnika jest wstępnie ustawione według danych pompy.
1. Wyłącznik główny obrócić do pozycji „ON".
2. Sterownik uruchamia się.
- Wszystkie kontrolki zapalają się na 2 s.
- Wyświetlacz włącza się, ukazuje się ekran startowy.
- Na wyświetlaczu ukazuje się symbol oczekiwania.
▶ Urządzenie sterujące jest teraz gotowe do pracy, uruchamia się pierwsza konfigu-
racja lub tryb automatyczny.
Wskazanie czujnika poziomu lub dzwonu zanurzeniowego na wyświetlaczu
Aktualny status pompy:
- liczba podłączonych pomp
2
1
- Pompa aktywna/nieaktywna
- Pompy WŁ./WYŁ.
2 Ustawiony rodzaj pracy (np. Opróżnianie)
3 Aktualny poziom wody w m
4 Tryb czuwania: Urządzenie sterujące jest gotowe do pracy.
5 Magistrala polowa jest aktywna
Wyświetlacz urządzenia z wyłącznikiem pływakowym
Aktualny status pompy:
- liczba podłączonych pomp
2
1
- Pompa aktywna/nieaktywna
- Pompy WŁ./WYŁ.
3 2 Ustawiony rodzaj pracy (np. Napełnianie)
3 Stan przełączania wyłączników pływakowych
3e
4 Tryb czuwania: Urządzenie sterujące jest gotowe do pracy.
5 Magistrala polowa jest aktywna
Stan przełączania wyłączników pływakowych w zależności od rodzaju pracy
Nr Opróżnianie (drain)
Wysoki poziom wody
3a
Pompa 2 WŁ.
3b
Pompa 1 WŁ.
3c
Pompa 1 i 2 WYŁ.
3d
Poziom pracy na sucho
3e
Napełnianie (fill)
Wysoki poziom wody
Pompa 1 i 2 WYŁ.
Pompa 1 WŁ.
Pompa 2 WŁ.
Poziom min. (suchobieg)
WILO SE 2018-12
