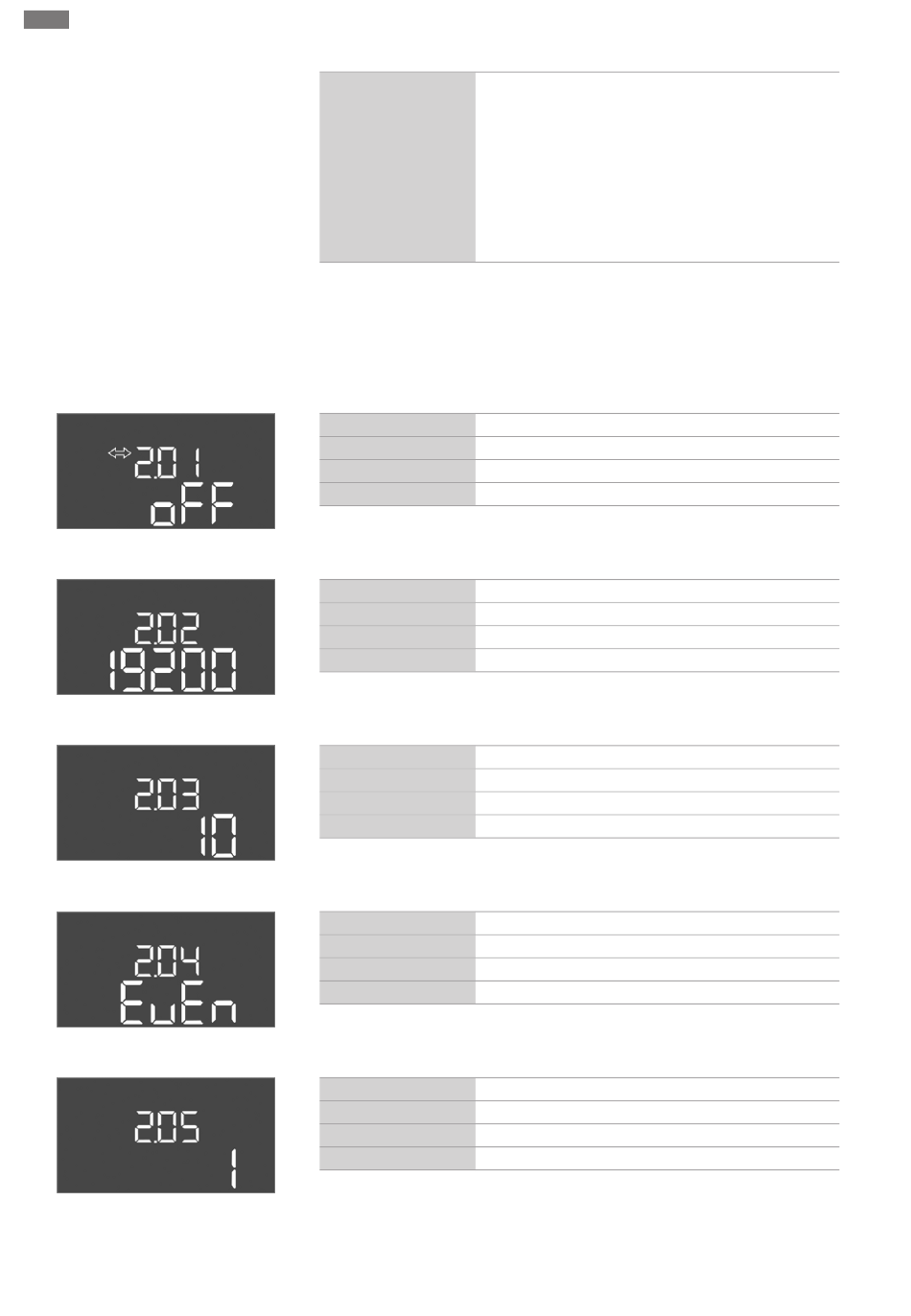

Fig. 65: Menu 2.01
Fig. 66: Menu 2.02
Fig. 67: Menu 2.03
Fig. 68: Menu 2.04
Fig. 69: Menu 2.05
138
All manuals and user guides at all-guides.com
Mise en service
Explication
Menu 2 : Liaison du bus de terrain ModBus
Pour permettre une liaison par ModBus RTU, le coffret de commande est équipé d'une
interface RS485. L'interface permet de lire différents paramètres et également de les
modifier en partie. Dans ce cas, le coffret de commande fonctionne en tant qu'esclave
Modbus. Un aperçu des différents paramètres ainsi qu'une description des types de
données utilisés sont disponibles en annexe. Pour utiliser l'interface ModBus, appliquer
les réglages dans les menus indiqués ci-dessous :
N° de menu
Description
Plage de valeurs
Réglage d'usine
N° de menu
Description
Plage de valeurs
Réglage d'usine
N° de menu
Description
Plage de valeurs
Réglage d'usine
N° de menu
Description
Plage de valeurs
Réglage d'usine
N° de menu
Description
Plage de valeurs
Réglage d'usine
Mode de fonctionnement « Vidange » : La valeur doit être
inférieure de 0,03 m au « Niveau Pompe d'appoint 2
Marche » (menu 1.16). Le niveau de désactivation doit être
supérieur/égal au niveau de désactivation de la pompe
d'appoint (menu 1.15).
Mode de fonctionnement « Remplissage » : La valeur doit
être supérieure de 0,03 m au « Niveau Pompe d'appoint 2
Marche » (menu 1.16). Le niveau de désactivation doit être
inférieur/égal au niveau de désactivation de la pompe
d'appoint (menu 1.15).
2.01
Interface ModBus RTU marche/arrêt
on, off
off
2.02
Rapport Baud
9600 ; 19200 ; 38400 ; 76800
19200
2.03
Adresse de l'esclave
1... 254
10
2.04
Parité
none, even, odd
even
2.05
Nombre de bits d'arrêt
1 ; 2
1
