13.4 Übersicht Klemmenplan
Klemme Funktion
Ausgang: Einzelbetriebsmeldung Pumpe 1
2/3
Ausgang: Einzelstörmeldung Pumpe 1
4/5
Ausgang: Einzelstörmeldung Pumpe 2
8/9
Ausgang: Einzelbetriebsmeldung Pumpe 2
10/11
Ausgang: Sammelbetriebsmeldung
13/14/15
16/17/18 Ausgang: Sammelstörmeldung
Ausgang: Leistungsausgang
19/20
Eingang: Extern OFF
21/22
Eingang: Schwimmerschalter „Trockenlaufschutz"
25/26
Einbau- und Betriebsanleitung Wilo-Control EC-L
All manuals and user guides at all-guides.com
Anhang
Sym-

Beschreibung

bol
Hochwasserniveau überschritten
Betriebsart „Entleeren": Trockenlaufniveau unterschritten
Betriebsart „Befüllen": Niveau für Wassermangel unterschritten
Eingang „Extern OFF" aktiv: Alle Pumpen abgeschaltet
Es gibt mindestens eine aktuelle (nicht quittierte) Fehlermeldung.
Das Gerät kommuniziert mit einem Feldbussystem.

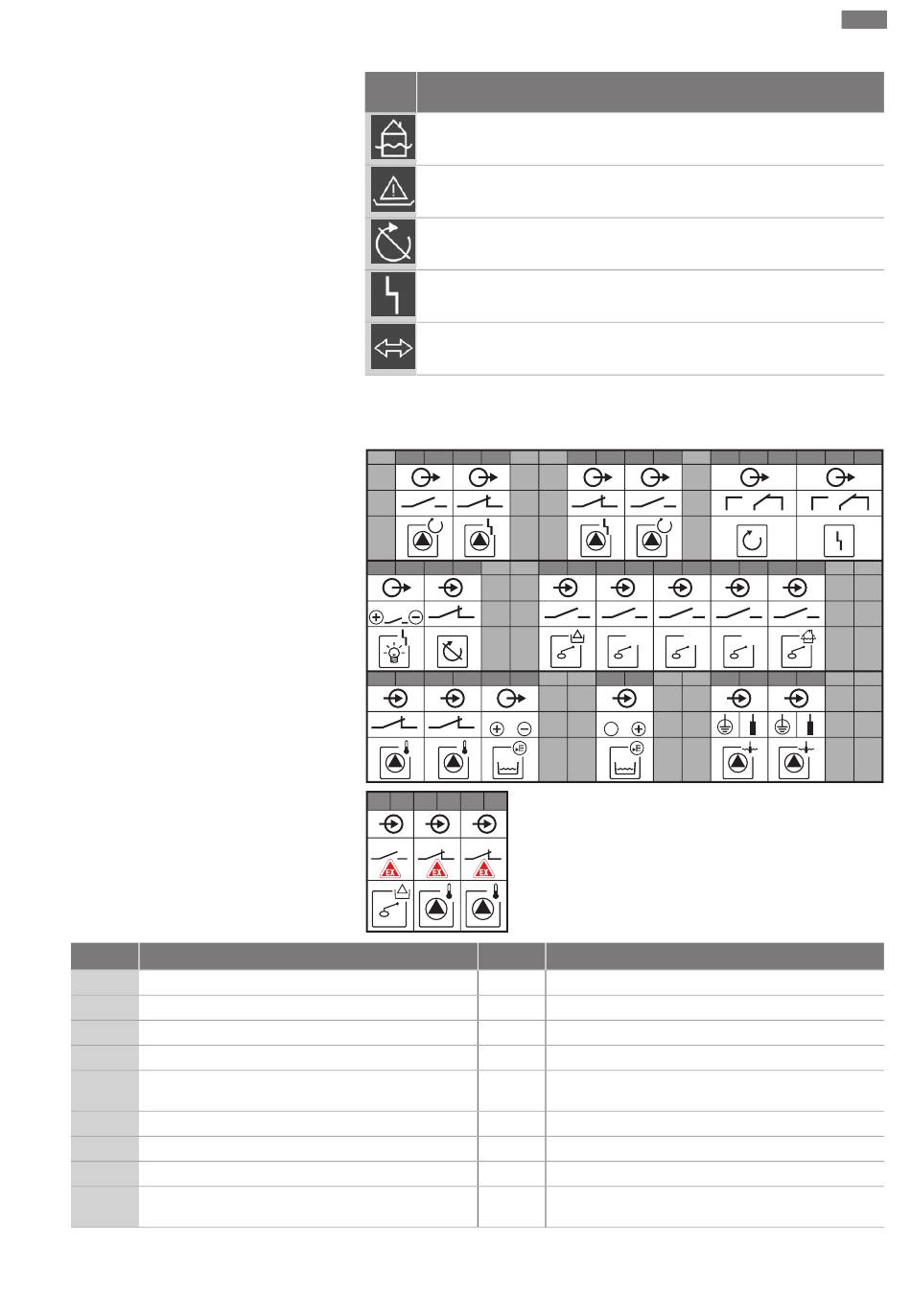

Klemmenplan EC-L1... und EC-L2...
1 2 3 4
1
19 20 21 22
24 V
37 38 39 40
1 2
55 56 57 58 59 60
!
1
5 6 7 8 9 10
1 2
23 24 25 26 27 28
off
!
1 + 2
41 42 43 44 45 46
0-10 V 4-20 mA
In
2
Klemme Funktion
31/32 Eingang: Schwimmerschalter „Pumpe 2 ein"
33/34 Eingang: Schwimmerschalter „Hochwasser"
37/38 Eingang: Thermische Wicklungsüberwachung Pumpe 1
39/40 Eingang: Thermische Wicklungsüberwachung Pumpe 2
41/42 Ausgang: Analoger Ausgang zur Anzeige des Niveauist-
werts
45/46 Eingang: Niveausensor 4-20 mA
49/50 Eingang: Leckageüberwachung Pumpe 1
51/52 Eingang: Leckageüberwachung Pumpe 2
55/56 Eingang: Schwimmerschalter „Trockenlaufschutz" (Ex-
Modus)
11 12 13 14 15 16
2
29 30 31 32 33 34
on on
1 2
47 48 49 50 51 52
1 2
de
17 18
35 36
53 54
