Biegemomente und außermittige Belastungen , sowie Querkräfte selbst,
können zu Messfehlern führen und bei Überschreitung der Grenzwerte den
Aufnehmer zerstören.
Außermittige Belastungen führen zu einer Biegemomentbelastung. Das
Biegemoment kann errechnet werden, in dem Sie eingeleitete Kraft mit der
Exzentrität multiplizieren:
F
Kraft in Messrichtung, zentrisch eingeleitet
nom
F
Kraft in Messrichtung, jedoch außerhalb der
ex
Mitte des Kraftaufnehmers eingeleitet
e
Exzentrität, Abstand zwischen der Mitte des
Kraftaufnehmers und einer außermittig ein­
geleiteten Kraft F
F
Kraft, senkrecht zur Messrichtung eingelei­
Q
tet (Querkraft)
M
Biegemoment
b
M
Drehmoment
d

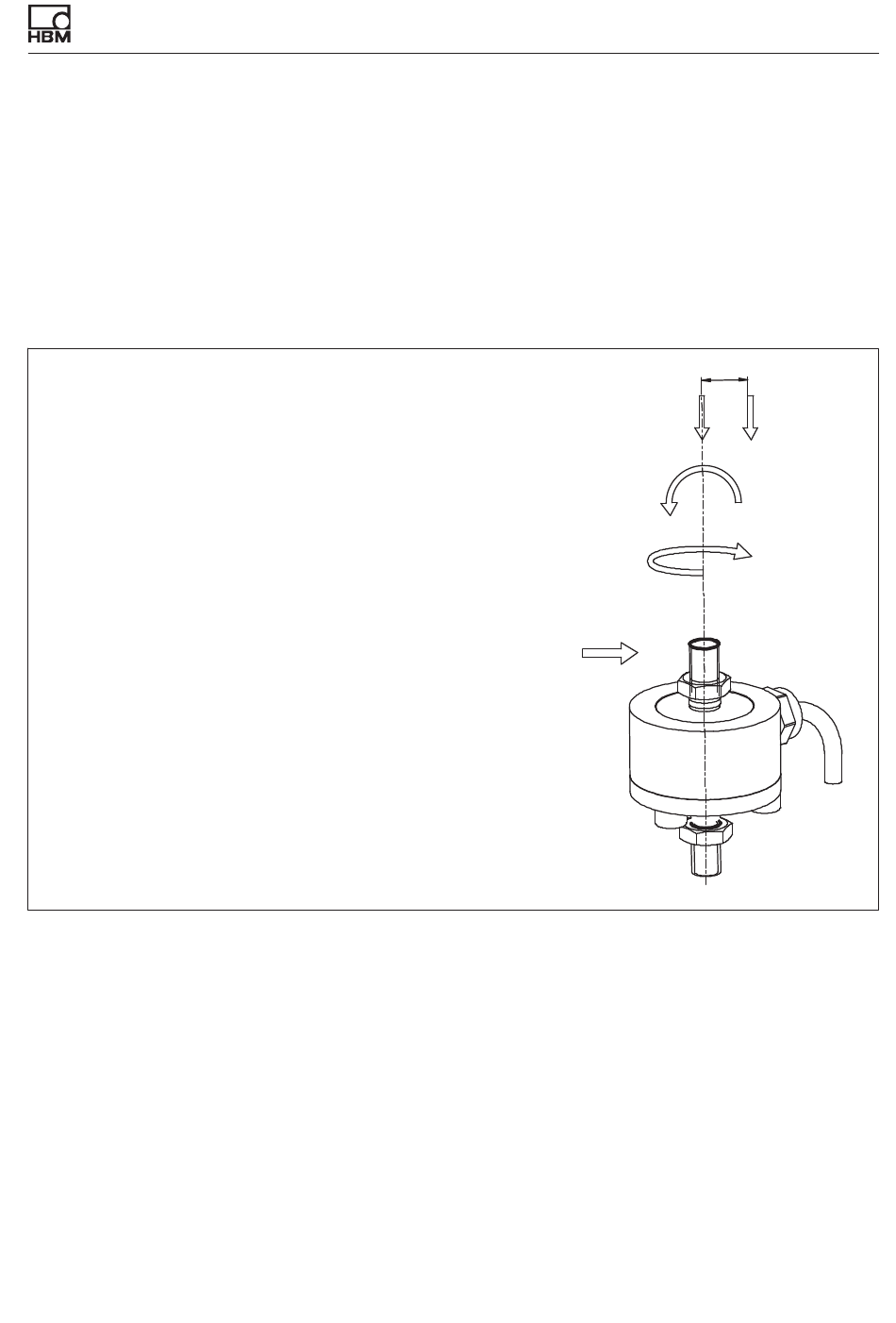

Abb. 6.1
Parasitäre Kräfte und Momente
U9C
M
= F*e
b
ex
A03815_03_YI0_01 HBM: public
Mechanischer Einbau
e
F
nom
M
b
M
d
F
Q
F
ex
17
