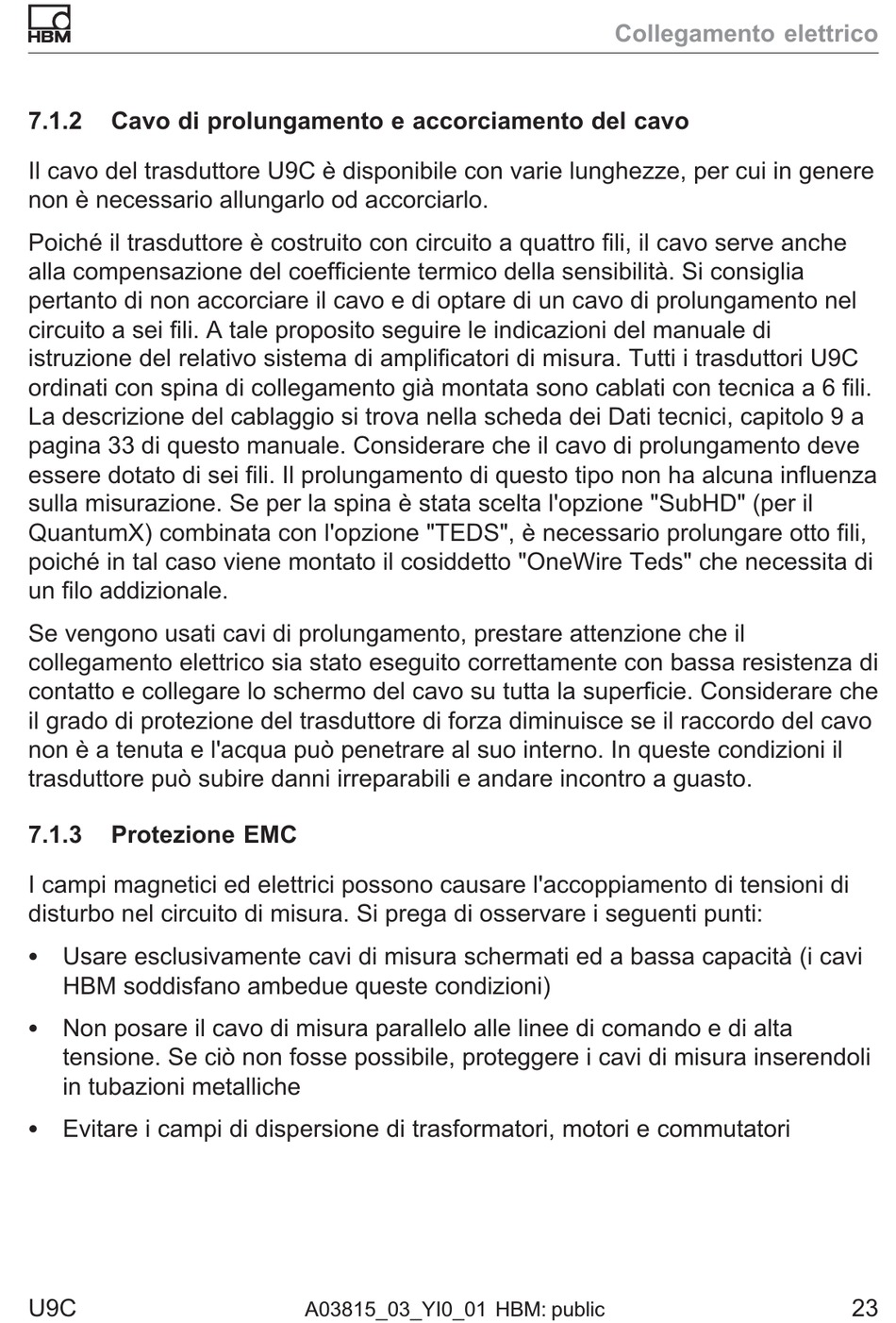

7.1.2

Cavo di prolungamento e accorciamento del cavo

Il cavo del trasduttore U9C è disponibile con varie lunghezze, per cui in genere
non è necessario allungarlo od accorciarlo.
Poiché il trasduttore è costruito con circuito a quattro fili, il cavo serve anche
alla compensazione del coefficiente termico della sensibilità. Si consiglia
pertanto di non accorciare il cavo e di optare di un cavo di prolungamento nel
circuito a sei fili. A tale proposito seguire le indicazioni del manuale di
istruzione del relativo sistema di amplificatori di misura. Tutti i trasduttori U9C
ordinati con spina di collegamento già montata sono cablati con tecnica a 6 fili.
La descrizione del cablaggio si trova nella scheda dei Dati tecnici, capitolo 9 a
pagina 33 di questo manuale. Considerare che il cavo di prolungamento deve
essere dotato di sei fili. Il prolungamento di questo tipo non ha alcuna influenza
sulla misurazione. Se per la spina è stata scelta l'opzione "SubHD" (per il
QuantumX) combinata con l'opzione "TEDS", è necessario prolungare otto fili,
poiché in tal caso viene montato il cosiddetto "OneWire Teds" che necessita di
un filo addizionale.
Se vengono usati cavi di prolungamento, prestare attenzione che il
collegamento elettrico sia stato eseguito correttamente con bassa resistenza di
contatto e collegare lo schermo del cavo su tutta la superficie. Considerare che
il grado di protezione del trasduttore di forza diminuisce se il raccordo del cavo
non è a tenuta e l'acqua può penetrare al suo interno. In queste condizioni il
trasduttore può subire danni irreparabili e andare incontro a guasto.
7.1.3

Protezione EMC

I campi magnetici ed elettrici possono causare l'accoppiamento di tensioni di
disturbo nel circuito di misura. Si prega di osservare i seguenti punti:
S Usare esclusivamente cavi di misura schermati ed a bassa capacità (i cavi
HBM soddisfano ambedue queste condizioni)
S Non posare il cavo di misura parallelo alle linee di comando e di alta
tensione. Se ciò non fosse possibile, proteggere i cavi di misura inserendoli
in tubazioni metalliche
S Evitare i campi di dispersione di trasformatori, motori e commutatori
