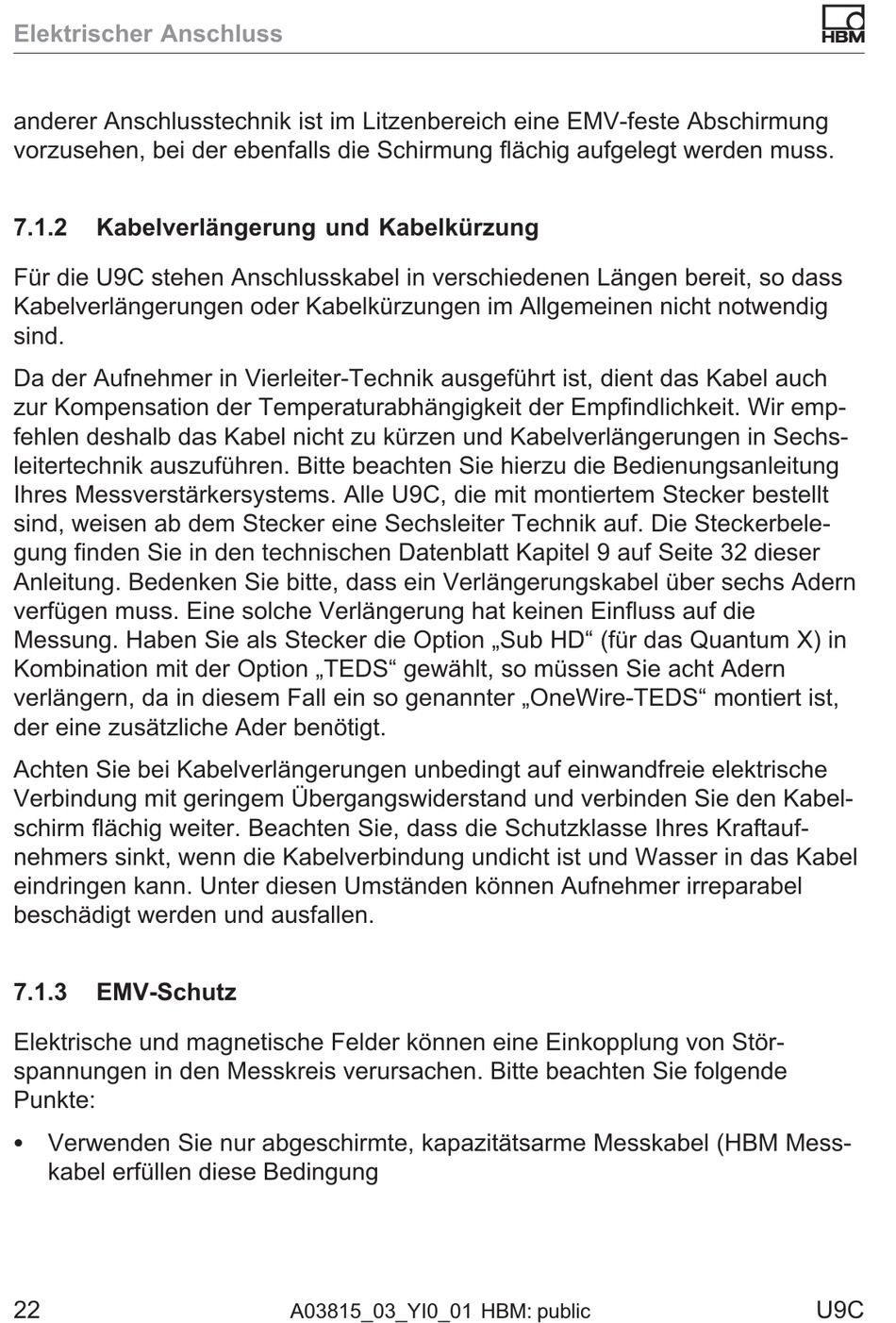

Elektrischer Anschluss
anderer Anschlusstechnik ist im Litzenbereich eine EMV­feste Abschirmung
vorzusehen, bei der ebenfalls die Schirmung flächig aufgelegt werden muss.
7.1.2 Kabelverlängerung und Kabelkürzung
Für die U9C stehen Anschlusskabel in verschiedenen Längen bereit, so dass
Kabelverlängerungen oder Kabelkürzungen im Allgemeinen nicht notwendig
sind.
Da der Aufnehmer in Vierleiter-Technik ausgeführt ist, dient das Kabel auch
zur Kompensation der Temperaturabhängigkeit der Empfindlichkeit. Wir emp­
fehlen deshalb das Kabel nicht zu kürzen und Kabelverlängerungen in Sechs­
leitertechnik auszuführen. Bitte beachten Sie hierzu die Bedienungsanleitung
Ihres Messverstärkersystems. Alle U9C, die mit montiertem Stecker bestellt
sind, weisen ab dem Stecker eine Sechsleiter Technik auf. Die Steckerbele­
gung finden Sie in den technischen Datenblatt Kapitel 9 auf Seite 32 dieser
Anleitung. Bedenken Sie bitte, dass ein Verlängerungskabel über sechs Adern
verfügen muss. Eine solche Verlängerung hat keinen Einfluss auf die
Messung. Haben Sie als Stecker die Option „Sub HD" (für das Quantum X) in
Kombination mit der Option „TEDS" gewählt, so müssen Sie acht Adern
verlängern, da in diesem Fall ein so genannter „OneWire­TEDS" montiert ist,
der eine zusätzliche Ader benötigt.
Achten Sie bei Kabelverlängerungen unbedingt auf einwandfreie elektrische
Verbindung mit geringem Übergangswiderstand und verbinden Sie den Kabel­
schirm flächig weiter. Beachten Sie, dass die Schutzklasse Ihres Kraftauf­
nehmers sinkt, wenn die Kabelverbindung undicht ist und Wasser in das Kabel
eindringen kann. Unter diesen Umständen können Aufnehmer irreparabel
beschädigt werden und ausfallen.
7.1.3 EMV­Schutz
Elektrische und magnetische Felder können eine Einkopplung von Stör­
spannungen in den Messkreis verursachen. Bitte beachten Sie folgende
Punkte:
S Verwenden Sie nur abgeschirmte, kapazitätsarme Messkabel (HBM Mess­
kabel erfüllen diese Bedingung
