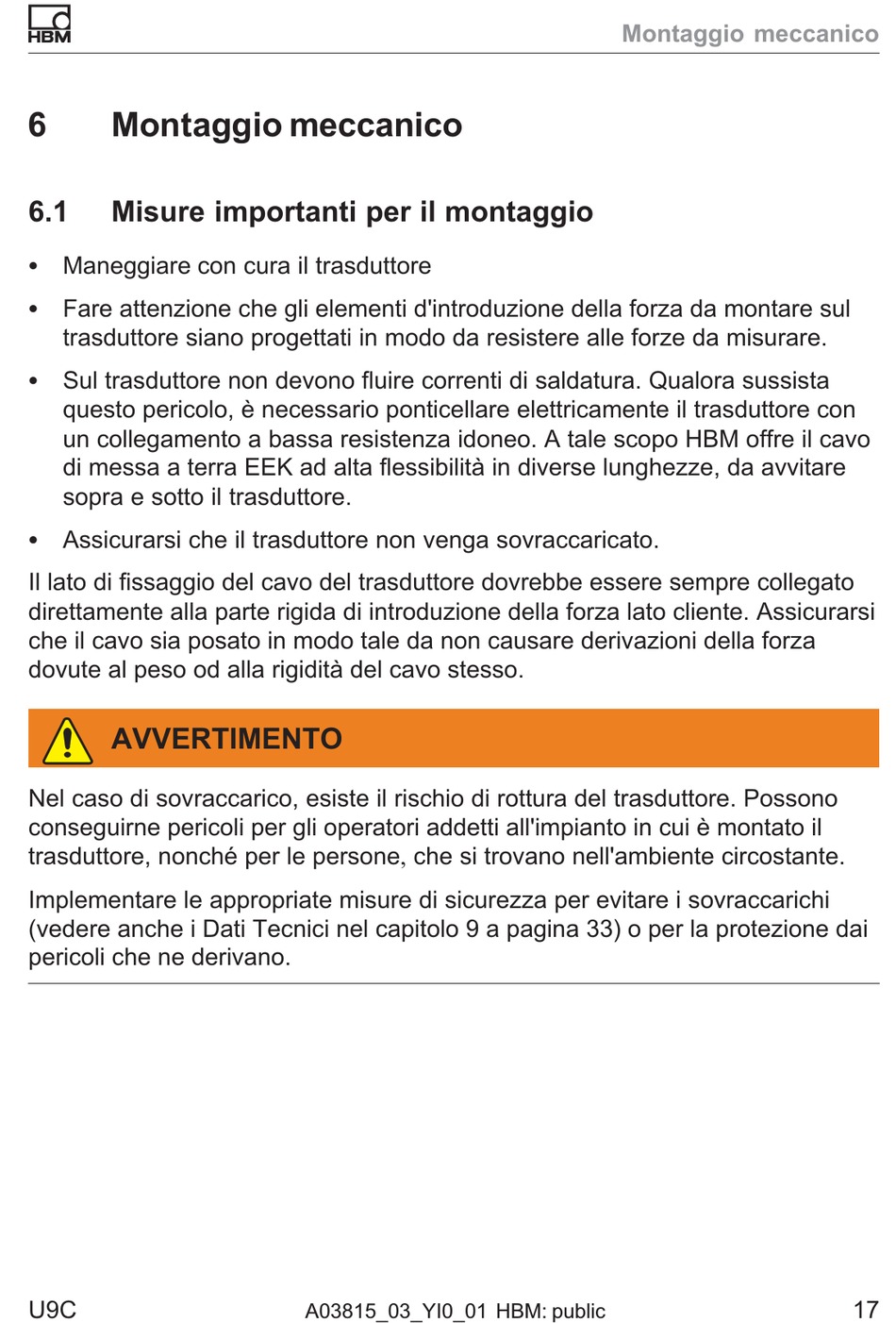

Montaggio Meccanico; Misure Importanti Per Il Montaggio - Hbm U9C Montageanleitung

6

Montaggio meccanico

6.1

Misure importanti per il montaggio

S Maneggiare con cura il trasduttore
S Fare attenzione che gli elementi d'introduzione della forza da montare sul
trasduttore siano progettati in modo da resistere alle forze da misurare.
S Sul trasduttore non devono fluire correnti di saldatura. Qualora sussista
questo pericolo, è necessario ponticellare elettricamente il trasduttore con
un collegamento a bassa resistenza idoneo. A tale scopo HBM offre il cavo
di messa a terra EEK ad alta flessibilità in diverse lunghezze, da avvitare
sopra e sotto il trasduttore.
S Assicurarsi che il trasduttore non venga sovraccaricato.
Il lato di fissaggio del cavo del trasduttore dovrebbe essere sempre collegato
direttamente alla parte rigida di introduzione della forza lato cliente. Assicurarsi
che il cavo sia posato in modo tale da non causare derivazioni della forza
dovute al peso od alla rigidità del cavo stesso.
AVVERTIMENTO
Nel caso di sovraccarico, esiste il rischio di rottura del trasduttore. Possono
conseguirne pericoli per gli operatori addetti all'impianto in cui è montato il
trasduttore, nonché per le persone, che si trovano nell'ambiente circostante.
Implementare le appropriate misure di sicurezza per evitare i sovraccarichi
(vedere anche i Dati Tecnici nel capitolo 9 a pagina 33) o per la protezione dai
pericoli che ne derivano.
U9C
A03815_03_YI0_01 HBM: public
Montaggio meccanico
17
