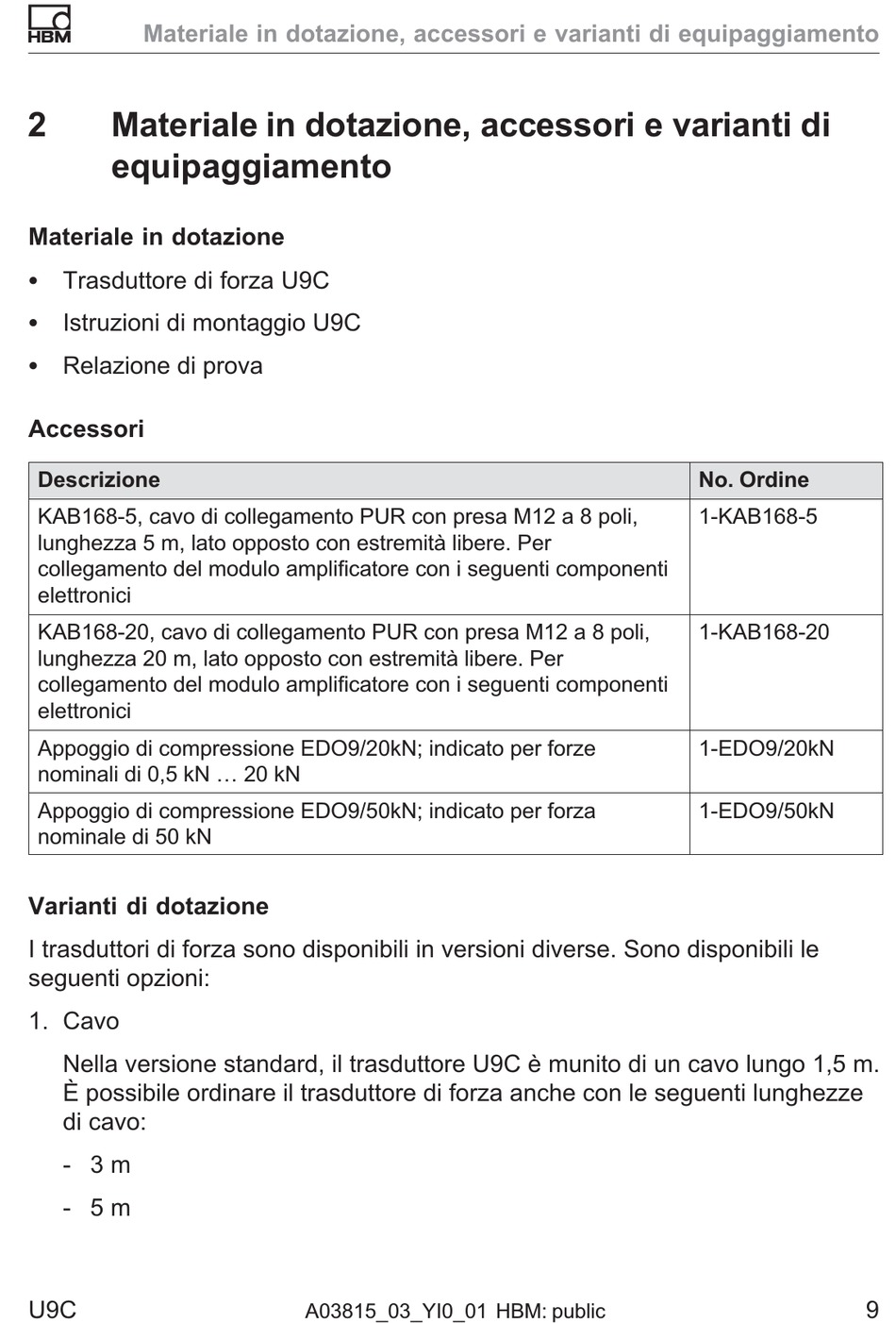

Materiale in dotazione, accessori e varianti di equipaggiamento

2 Materiale in dotazione, accessori e varianti di
equipaggiamento
Materiale in dotazione
S Trasduttore di forza U9C
S Istruzioni di montaggio U9C
S Relazione di prova
Accessori
Descrizione
KAB168-5, cavo di collegamento PUR con presa M12 a 8 poli,
lunghezza 5 m, lato opposto con estremità libere. Per
collegamento del modulo amplificatore con i seguenti componenti
elettronici
KAB168-20, cavo di collegamento PUR con presa M12 a 8 poli,
lunghezza 20 m, lato opposto con estremità libere. Per
collegamento del modulo amplificatore con i seguenti componenti
elettronici
Appoggio di compressione EDO9/20kN; indicato per forze
nominali di 0,5 kN ... 20 kN
Appoggio di compressione EDO9/50kN; indicato per forza
nominale di 50 kN
Varianti di dotazione
I trasduttori di forza sono disponibili in versioni diverse. Sono disponibili le
seguenti opzioni:
1. Cavo
Nella versione standard, il trasduttore U9C è munito di un cavo lungo 1,5 m.
È possibile ordinare il trasduttore di forza anche con le seguenti lunghezze
di cavo:
- 3 m
- 5 m
U9C
A03815_03_YI0_01 HBM: public
No. Ordine
1-KAB168-5
1-KAB168-20
1-EDO9/20kN
1-EDO9/50kN
9
