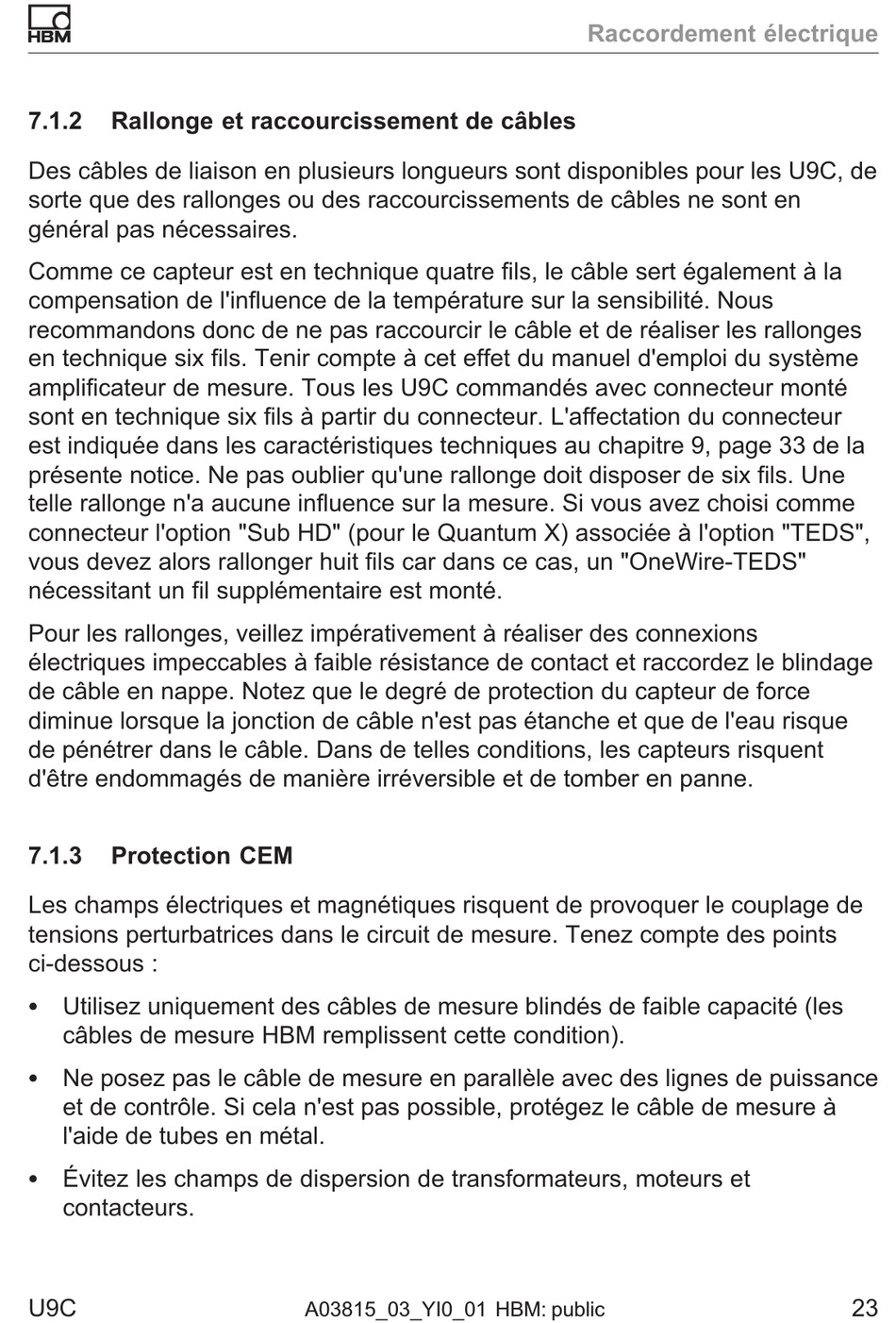

7.1.2 Rallonge et raccourcissement de câbles
Des câbles de liaison en plusieurs longueurs sont disponibles pour les U9C, de
sorte que des rallonges ou des raccourcissements de câbles ne sont en
général pas nécessaires.
Comme ce capteur est en technique quatre fils, le câble sert également à la
compensation de l'influence de la température sur la sensibilité. Nous
recommandons donc de ne pas raccourcir le câble et de réaliser les rallonges
en technique six fils. Tenir compte à cet effet du manuel d'emploi du système
amplificateur de mesure. Tous les U9C commandés avec connecteur monté
sont en technique six fils à partir du connecteur. L'affectation du connecteur
est indiquée dans les caractéristiques techniques au chapitre 9, page 33 de la
présente notice. Ne pas oublier qu'une rallonge doit disposer de six fils. Une
telle rallonge n'a aucune influence sur la mesure. Si vous avez choisi comme
connecteur l'option "Sub HD" (pour le Quantum X) associée à l'option "TEDS",
vous devez alors rallonger huit fils car dans ce cas, un "OneWire-TEDS"
nécessitant un fil supplémentaire est monté.
Pour les rallonges, veillez impérativement à réaliser des connexions
électriques impeccables à faible résistance de contact et raccordez le blindage
de câble en nappe. Notez que le degré de protection du capteur de force
diminue lorsque la jonction de câble n'est pas étanche et que de l'eau risque
de pénétrer dans le câble. Dans de telles conditions, les capteurs risquent
d'être endommagés de manière irréversible et de tomber en panne.
7.1.3

Protection CEM

Les champs électriques et magnétiques risquent de provoquer le couplage de
tensions perturbatrices dans le circuit de mesure. Tenez compte des points
ci-dessous :
S Utilisez uniquement des câbles de mesure blindés de faible capacité (les
câbles de mesure HBM remplissent cette condition).
S Ne posez pas le câble de mesure en parallèle avec des lignes de puissance
et de contrôle. Si cela n'est pas possible, protégez le câble de mesure à
l'aide de tubes en métal.
S Évitez les champs de dispersion de transformateurs, moteurs et
contacteurs.
