Collegamento elettrico

7 Collegamento elettrico
7.1 Collegamento all'amplificatore di misura senza modulo
amplificatore collegato in modo fisso
Come trasduttore ad estensimetri, il U9C emette un segnale in mV/V. Per la
gestione del segnale è necessario un amplificatore di misura. Possono essere
usati tutti gli amplificatori a tensione continua e a frequenza portante adatti ai
sistemi di misura di estensimetri.
I trasduttori di forza sono realizzati con circuito a quattro fili.
7.1.1

Avvisi generali e collegamento

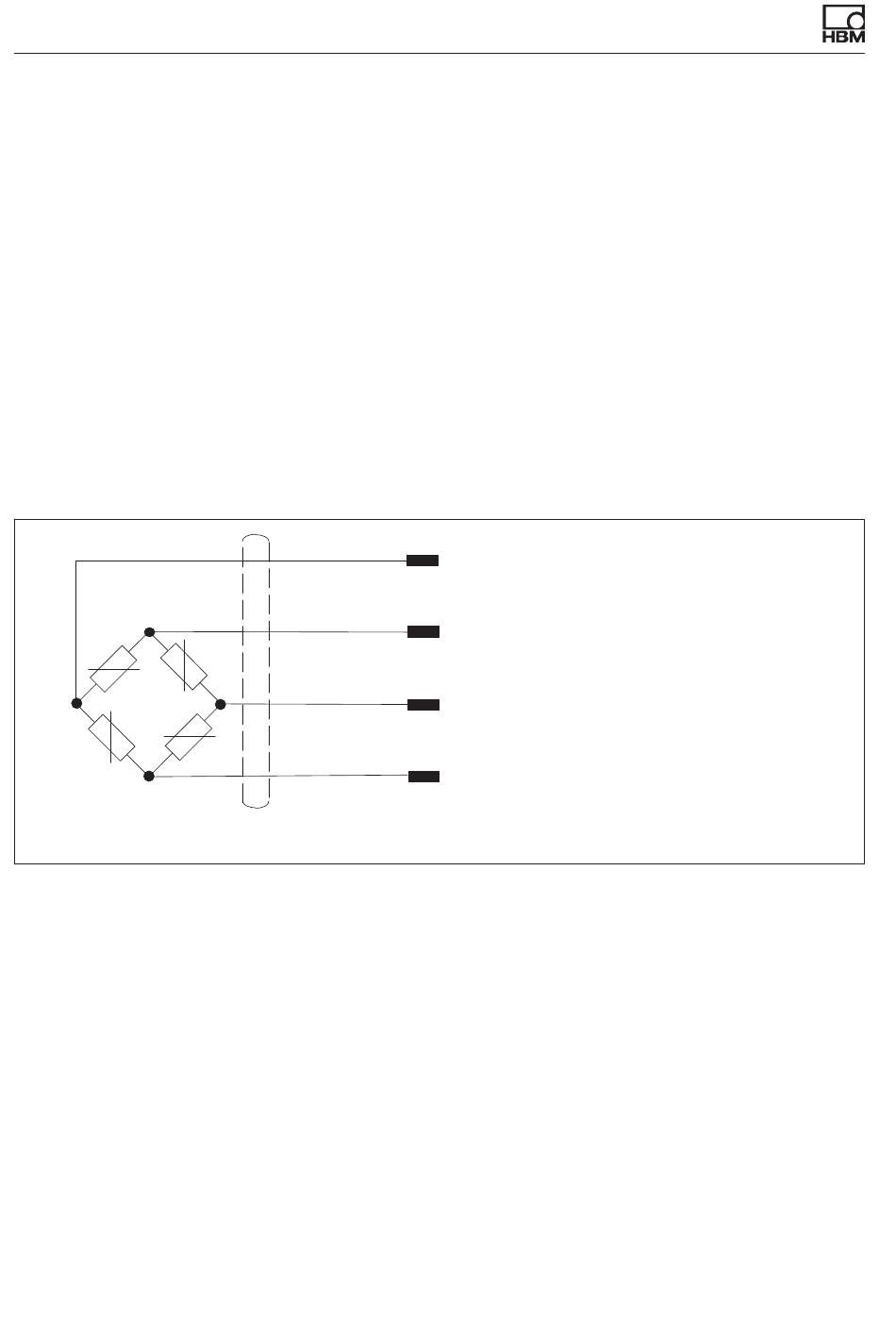

Fig. 7.1 Assegnazione dei collegamenti e codice colori
Con questa assegnazione dei collegamenti, il segnale di uscita è positivo con
carico in direzione della pressione. Se si desidera un segnale di uscita negativo
in direzione della pressione, basta invertire i fili rosso e bianco.
La calza (schermo) del cavo è collegata alla custodia del trasduttore. Se non si
utilizza un cavo preconfezionato della HBM, collegare la calza del cavo alla
custodia della presa volante. All'estremità libera del cavo da collegare
all'amplificatore di misura si deve montare una spina a norma CE, con lo
schermo connesso in modo piatto ed estensivo. Con altre tecniche di
collegamento, nella zona dei fili si deve comunque effettuare la schermatura
conforme alla EMC, anche in questo caso con schermatura avvolgente.
22
Schermo del cavo, collegato alla custodia
A03815_03_YI0_01 HBM: public
1: wh - bianco, segnale di misura (+)
2: bk - nero, tensione di alimentazione (-)
4: rd - rosso, segnale di misura (-)
3: bu - blu, tensione di alimentazione (+)
U9C
