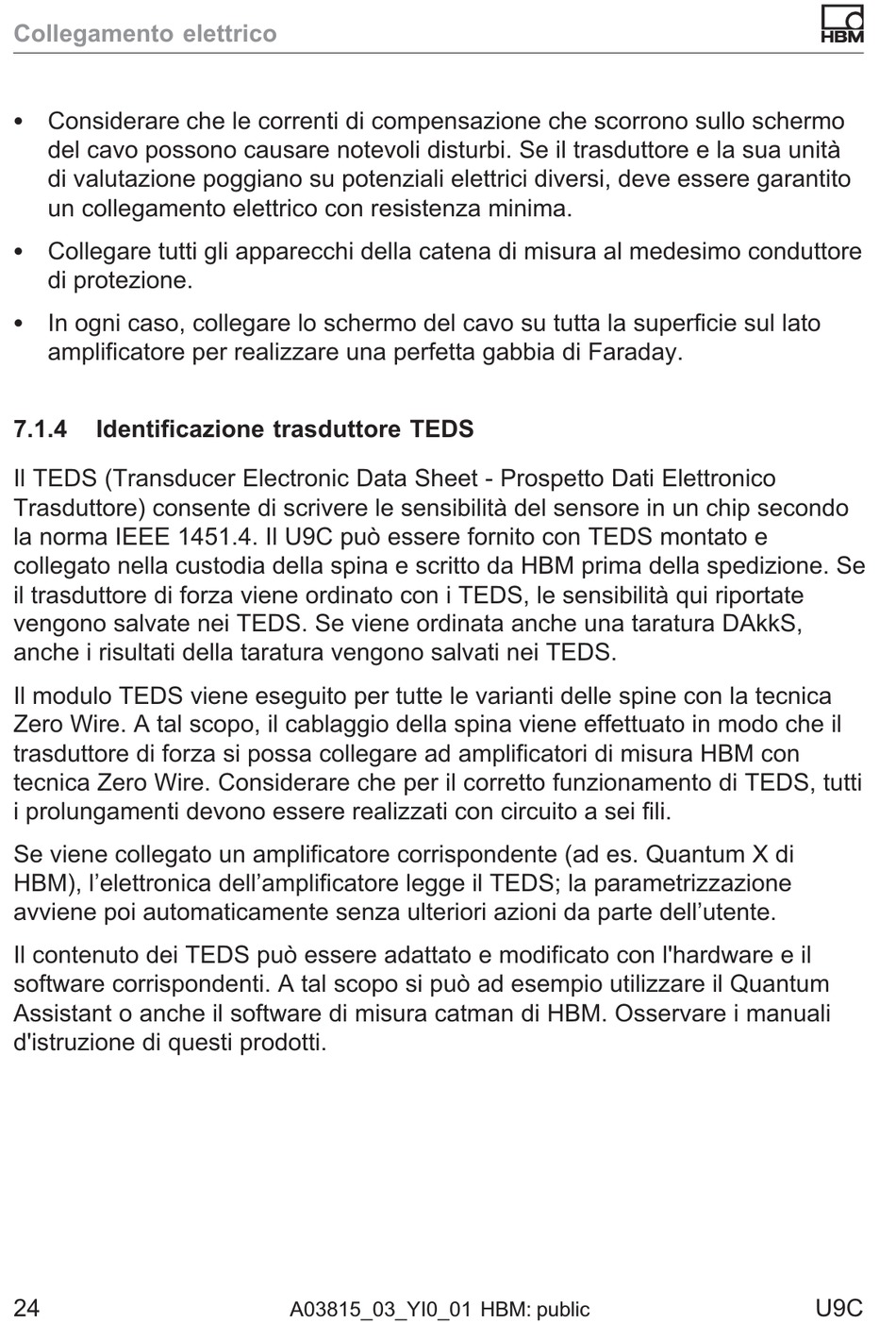

Collegamento elettrico
S Considerare che le correnti di compensazione che scorrono sullo schermo
del cavo possono causare notevoli disturbi. Se il trasduttore e la sua unità
di valutazione poggiano su potenziali elettrici diversi, deve essere garantito
un collegamento elettrico con resistenza minima.
S Collegare tutti gli apparecchi della catena di misura al medesimo conduttore
di protezione.
S In ogni caso, collegare lo schermo del cavo su tutta la superficie sul lato
amplificatore per realizzare una perfetta gabbia di Faraday.
7.1.4

Identificazione trasduttore TEDS

Il TEDS (Transducer Electronic Data Sheet - Prospetto Dati Elettronico
Trasduttore) consente di scrivere le sensibilità del sensore in un chip secondo
la norma IEEE 1451.4. Il U9C può essere fornito con TEDS montato e
collegato nella custodia della spina e scritto da HBM prima della spedizione. Se
il trasduttore di forza viene ordinato con i TEDS, le sensibilità qui riportate
vengono salvate nei TEDS. Se viene ordinata anche una taratura DAkkS,
anche i risultati della taratura vengono salvati nei TEDS.
Il modulo TEDS viene eseguito per tutte le varianti delle spine con la tecnica
Zero Wire. A tal scopo, il cablaggio della spina viene effettuato in modo che il
trasduttore di forza si possa collegare ad amplificatori di misura HBM con
tecnica Zero Wire. Considerare che per il corretto funzionamento di TEDS, tutti
i prolungamenti devono essere realizzati con circuito a sei fili.
Se viene collegato un amplificatore corrispondente (ad es. Quantum X di
HBM), l'elettronica dell'amplificatore legge il TEDS; la parametrizzazione
avviene poi automaticamente senza ulteriori azioni da parte dell'utente.
Il contenuto dei TEDS può essere adattato e modificato con l'hardware e il
software corrispondenti. A tal scopo si può ad esempio utilizzare il Quantum
Assistant o anche il software di misura catman di HBM. Osservare i manuali
d'istruzione di questi prodotti.
