Conception et principe de fonctionnement

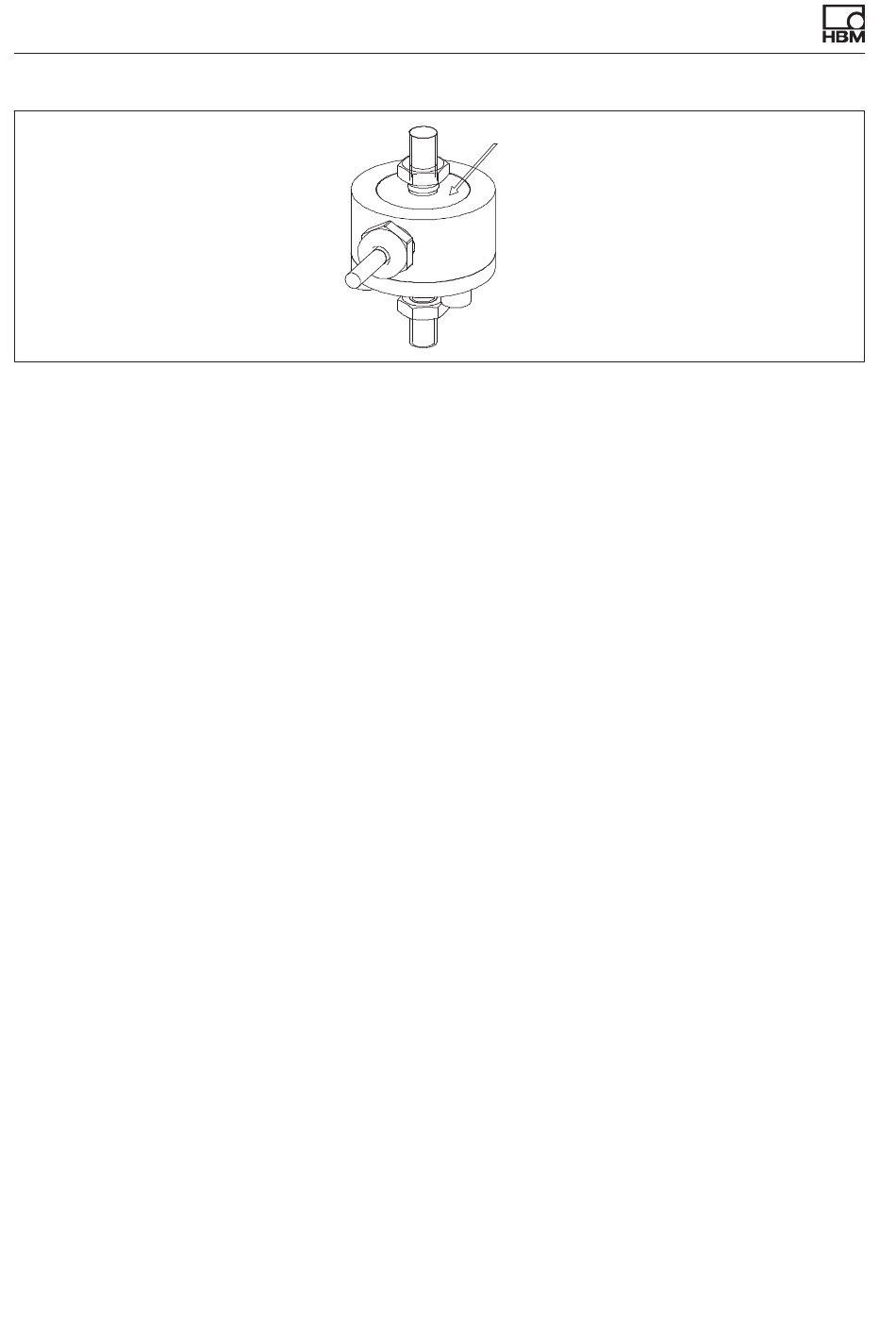

Fig. 4.1 Avec les forces nominales 50 N, 100 N et 200 N la plaque fine en face
supérieure ne doit pas être détruite. Ceci est également valable pour la
plaque en face inférieure de tous les capteurs de force.
4.3

Amplificateur de mesure en ligne

Les capteurs peuvent être commandés en option avec un amplificateur de
mesure en ligne. Ce module amplificateur alimente le circuit du pont des
capteurs avec une tension d'alimentation appropriée et convertit le petit signal
de sortie des capteurs de force en un signal de tension 0 ... 10 V (VA1) ou un
signal de courant 4 ... 20 mA (VA2) avec un très faible bruit. Il est livré sous
forme de chaîne de mesure, le protocole d'essai décrivant la relation entre la
grandeur d'entrée qu'est la force et le signal de sortie en V ou mA.
