Raccordement électrique
7 Raccordement électrique
7.1 Raccordement à un amplificateur de mesure sans
module amplificateur fixe
À l'appui de jauges d'extensométrie, le U9C, en tant que capteur de force,
émet un signal en mV/V. Un amplificateur est nécessaire au traitement du
signal. Il est possible d'utiliser tous les amplificateurs à courant continu et les
amplificateurs à fréquence porteuse conçus pour des systèmes de mesure à
jauges d'extensométrie.
Les capteurs de force sont réalisés en technique quatre fils.
7.1.1 Remarques générales et branchement

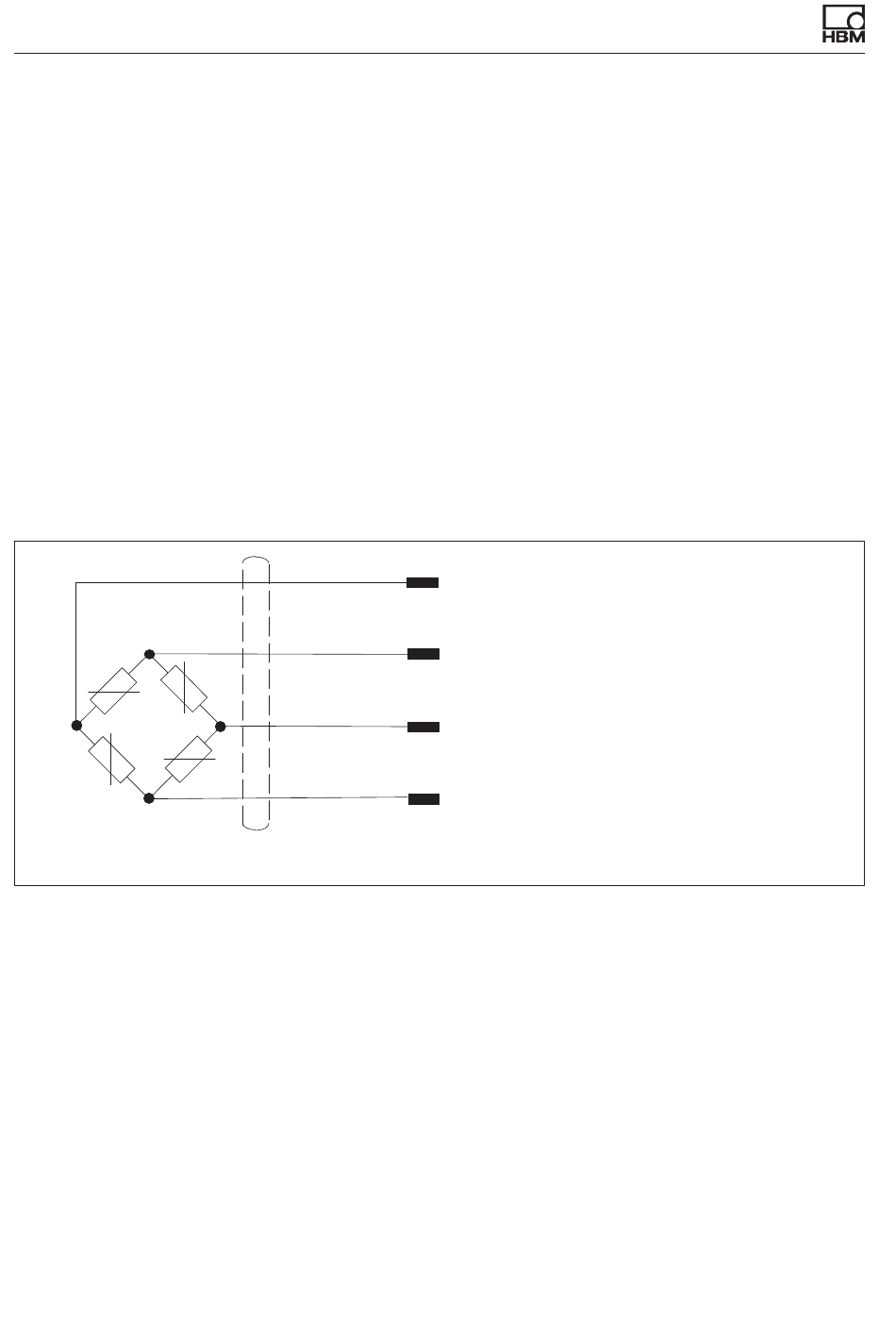

Fig. 7.1 Code de raccordement et de couleur
Avec ce code de raccordement, le signal de sortie est positif lors d'une charge
dans le sens de compression. Pour obtenir un signal négatif dans le sens de
compression, permuter les brins rouge et blanc.
Le blindage du câble de liaison est relié au boîtier du capteur. Si vous n'utilisez
pas les câbles préconfectionnés de HBM, mettez le blindage du câble sur le
boîtier du connecteur femelle. Aux extrémités libres du câble raccordé au
système amplificateur de mesure, il convient d'utiliser des connecteurs CE, le
blindage devant être posé en nappe. Pour toute autre technique de connexion,
il faut prévoir un blindage CEM également à poser en nappe au niveau du
toron.
22
Blindage du câble, relié au boîtier
A03815_03_YI0_01 HBM: public
1 : blanc, signal de mesure (+)
2 : noir, tension d'alimentation (-)
4 : rouge, signal de mesure (-)
3 : bleu, tension d'alimentation (+)
U9C
