6

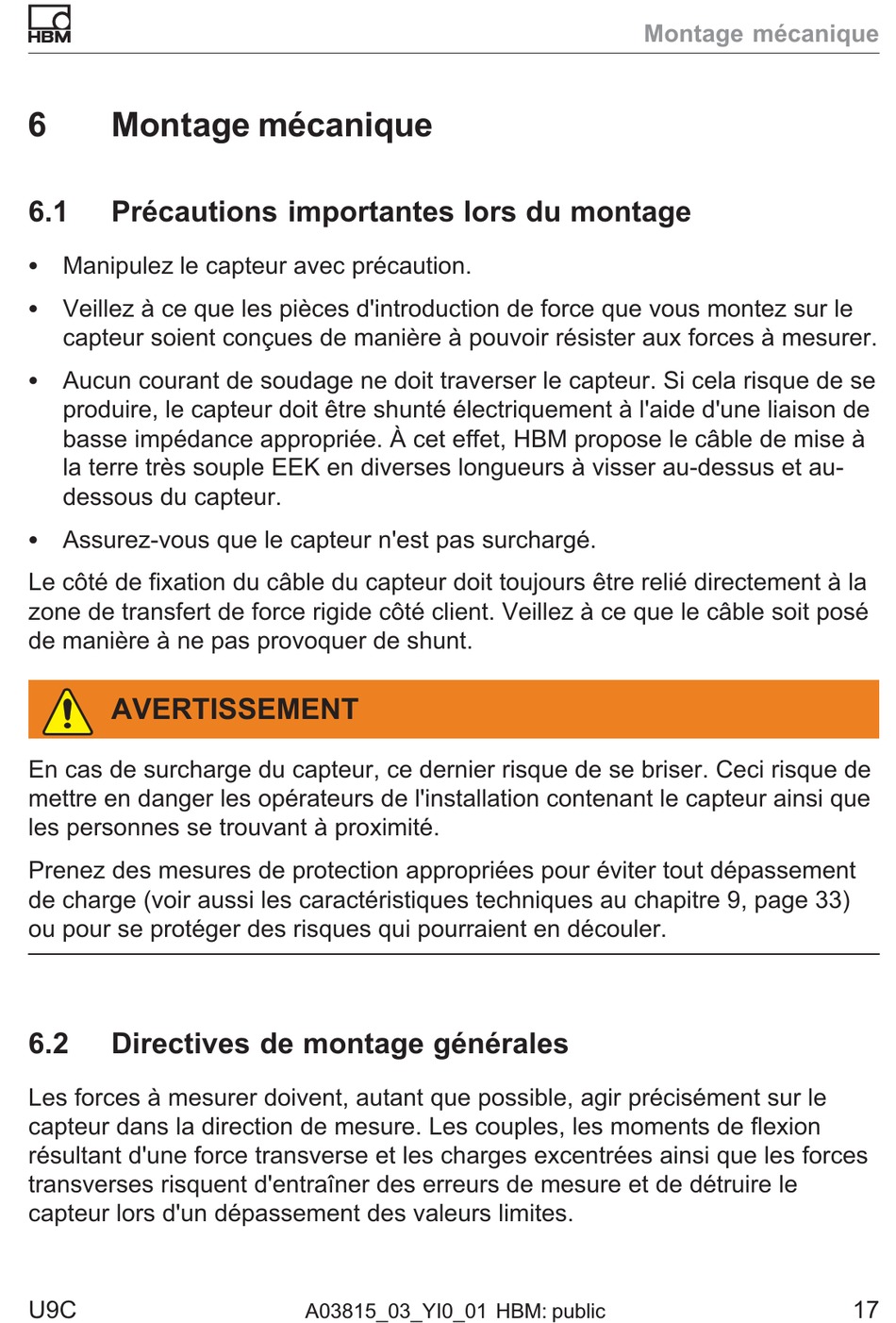

Montage mécanique
6.1
Précautions importantes lors du montage
S Manipulez le capteur avec précaution.
S Veillez à ce que les pièces d'introduction de force que vous montez sur le
capteur soient conçues de manière à pouvoir résister aux forces à mesurer.
S Aucun courant de soudage ne doit traverser le capteur. Si cela risque de se
produire, le capteur doit être shunté électriquement à l'aide d'une liaison de
basse impédance appropriée. À cet effet, HBM propose le câble de mise à
la terre très souple EEK en diverses longueurs à visser au-dessus et au-
dessous du capteur.
S Assurez-vous que le capteur n'est pas surchargé.
Le côté de fixation du câble du capteur doit toujours être relié directement à la
zone de transfert de force rigide côté client. Veillez à ce que le câble soit posé
de manière à ne pas provoquer de shunt.
AVERTISSEMENT
En cas de surcharge du capteur, ce dernier risque de se briser. Ceci risque de
mettre en danger les opérateurs de l'installation contenant le capteur ainsi que
les personnes se trouvant à proximité.
Prenez des mesures de protection appropriées pour éviter tout dépassement
de charge (voir aussi les caractéristiques techniques au chapitre 9, page 33)
ou pour se protéger des risques qui pourraient en découler.
6.2
Directives de montage générales
Les forces à mesurer doivent, autant que possible, agir précisément sur le
capteur dans la direction de mesure. Les couples, les moments de flexion
résultant d'une force transverse et les charges excentrées ainsi que les forces
transverses risquent d'entraîner des erreurs de mesure et de détruire le
capteur lors d'un dépassement des valeurs limites.
U9C
A03815_03_YI0_01 HBM: public
Montage mécanique
17
