4

Struttura e modo operativo

4.1

Trasduttore

Il corpo di misura è una membrana deformabile di acciaio su cui sono installati
gli estensimetri (ER). Sotto l'azione della forza si deforma elasticamente il
corpo di misura, in particolare nelle zone su cui sono installati gli estensimetri.
Gli ER sono posizionati in modo tale che la forza agente ne deforma due in
trazione e due in compressione. Gli estensimetri sono collegati fra loro
formando un ponte di Wheatstone. Essi cambiano la loro resistenza Ohmica in
proporzione alla variazione della loro lunghezza, sbilanciando così il ponte di
Wheatstone. Se il ponte è alimentato da una tensione di esercizio, il circuito
produce un segnale di uscita proporzionale alla variazione della resistenza e,
perciò, alla forza introdotta. La disposizione degli ER è scelta in modo tale da
compensare largamente le forze ed i momenti parassiti (p.es. le forze laterali e
l'influenza dell'eccentricità) oltre che l'effetto della temperatura.
4.2

Materiale di rivestimento degli ER

Per proteggere gli ER, i trasduttori di forza dispongono di una sottile lamina
metallica saldata sulla parte inferiore e, nelle versioni con forza nominale fino a
200 N, anche sulla parte superiore. Questo metodo offre una forte protezione
dalle influenze ambientali, consentendo al trasduttore U9C di raggiunge il
grado di protezione IP67. Per non compromettere l'azione di protezione, le
lamine di protezione non devono essere rimosse o danneggiate.

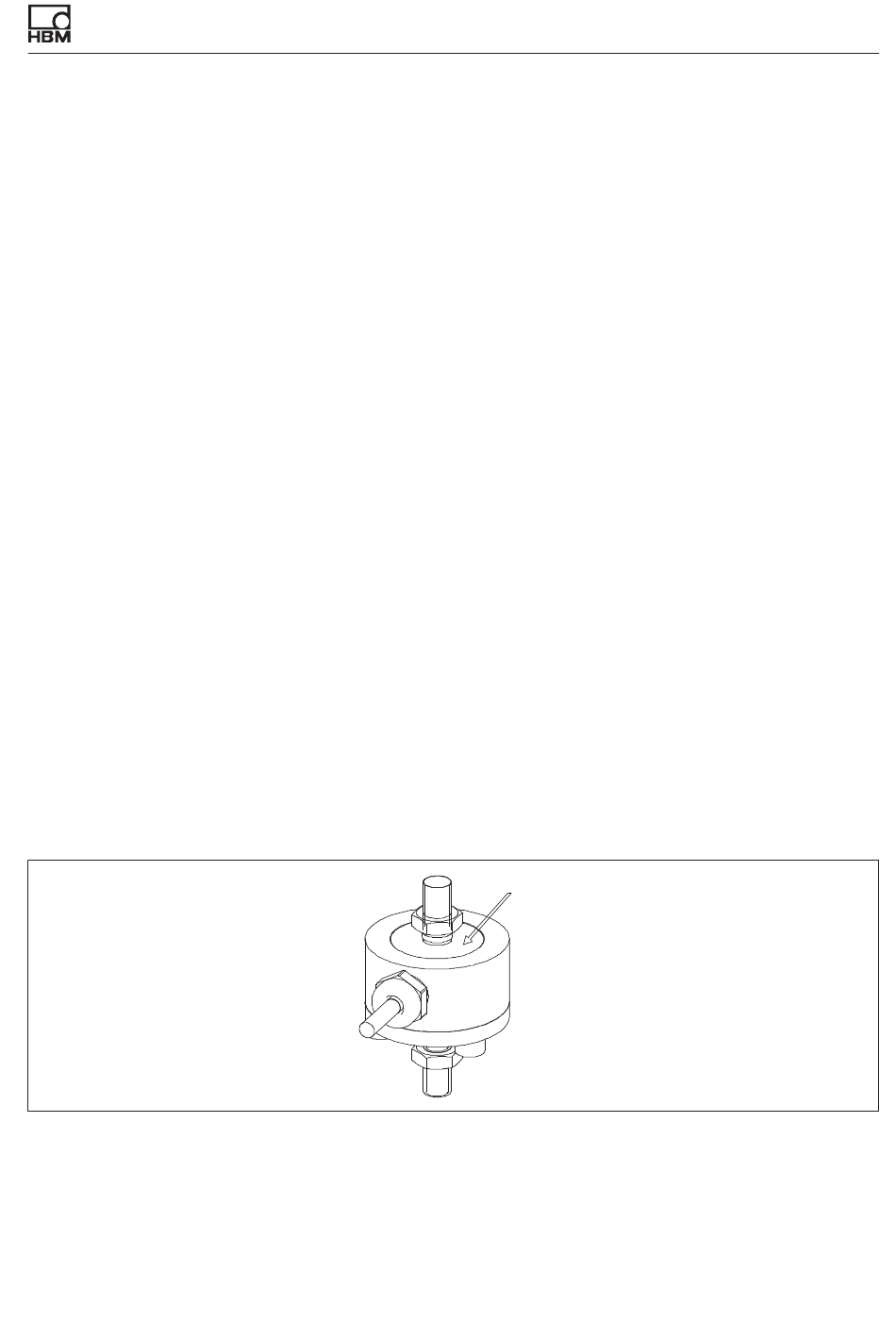

Fig. 4.1 Per forze nominali di 50 N, 100 N e 200 N non si deve danneggiare la sottile
lamina del lato superiore, lo stesso vale per la lamina del lato inferiore di tutta
la serie dei trasduttori di forza.
