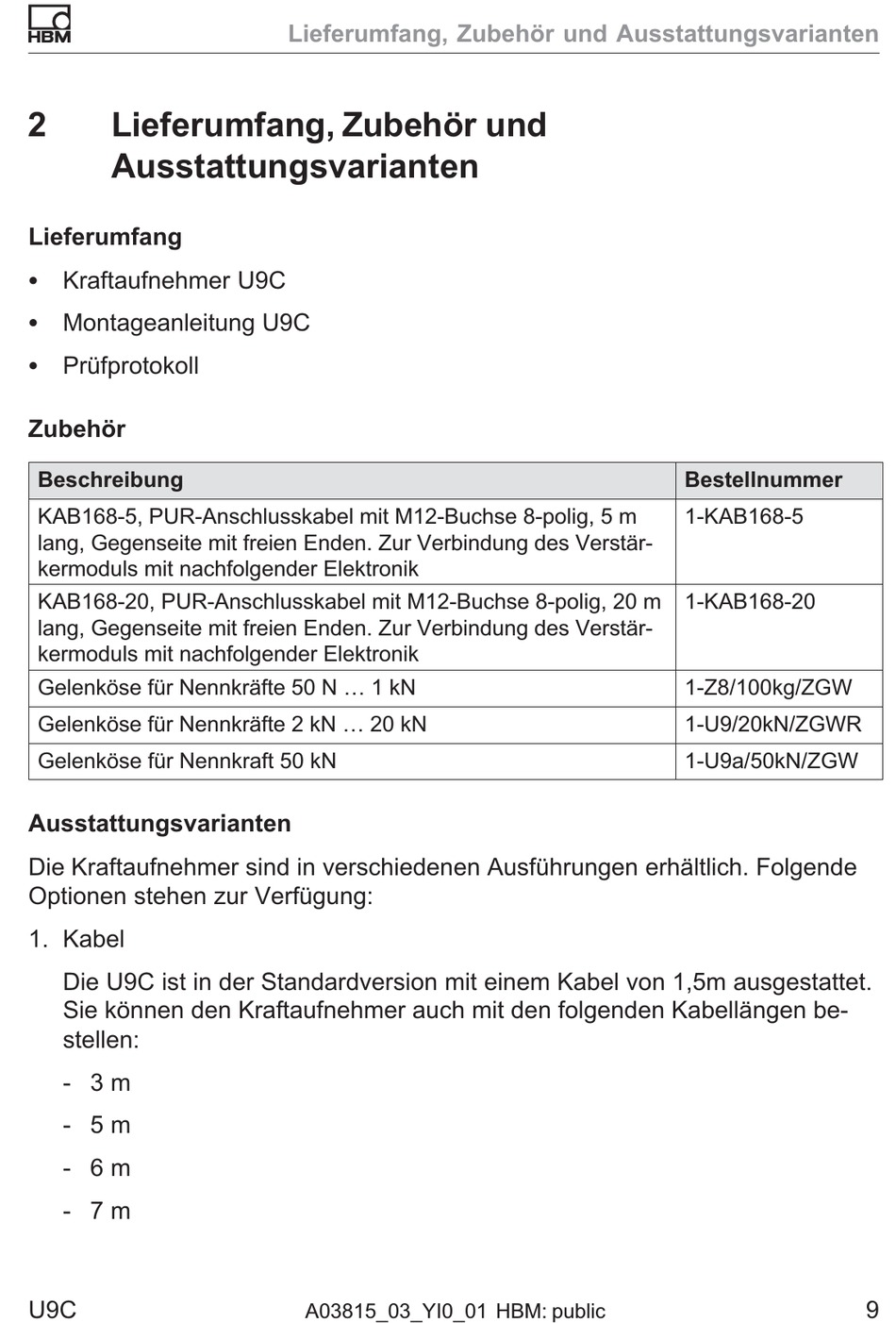

2 Lieferumfang, Zubehör und
Ausstattungsvarianten
Lieferumfang
S Kraftaufnehmer U9C
S Montageanleitung U9C
S Prüfprotokoll
Zubehör
Beschreibung
KAB168-5, PUR-Anschlusskabel mit M12-Buchse 8-polig, 5 m
lang, Gegenseite mit freien Enden. Zur Verbindung des Verstär­
kermoduls mit nachfolgender Elektronik
KAB168-20, PUR-Anschlusskabel mit M12-Buchse 8-polig, 20 m
lang, Gegenseite mit freien Enden. Zur Verbindung des Verstär­
kermoduls mit nachfolgender Elektronik
Gelenköse für Nennkräfte 50 N ... 1 kN
Gelenköse für Nennkräfte 2 kN ... 20 kN
Gelenköse für Nennkraft 50 kN
Ausstattungsvarianten
Die Kraftaufnehmer sind in verschiedenen Ausführungen erhältlich. Folgende
Optionen stehen zur Verfügung:
1. Kabel
Die U9C ist in der Standardversion mit einem Kabel von 1,5m ausgestattet.
Sie können den Kraftaufnehmer auch mit den folgenden Kabellängen be­
stellen:
- 3 m
- 5 m
- 6 m
- 7 m
U9C
Lieferumfang, Zubehör und Ausstattungsvarianten
A03815_03_YI0_01 HBM: public
Bestellnummer
1-KAB168-5
1-KAB168-20
1-Z8/100kg/ZGW
1-U9/20kN/ZGWR
1-U9a/50kN/ZGW
