Elektrischer Anschluss

7.1 Anschluss an Messverstärker ohne fest
angeschlossenes Verstärkermodul
Die U9C gibt als Kraftaufnehmer auf Basis von Dehnungsmesstreifen ein Si­
gnal in mV/V aus. Es ist ein Verstärker zur Signalverarbeitung nötig. Es
können alle Gleichspannungsverstärker und Trägerfrequenzverstärker
verwendet werden, die für DMS ­ Messsysteme ausgelegt sind.
Die Kraftaufnehmer werden in Vierleiterschaltung ausgeführt.
7.1.1

Allgemeine Hinweise und Verschaltung

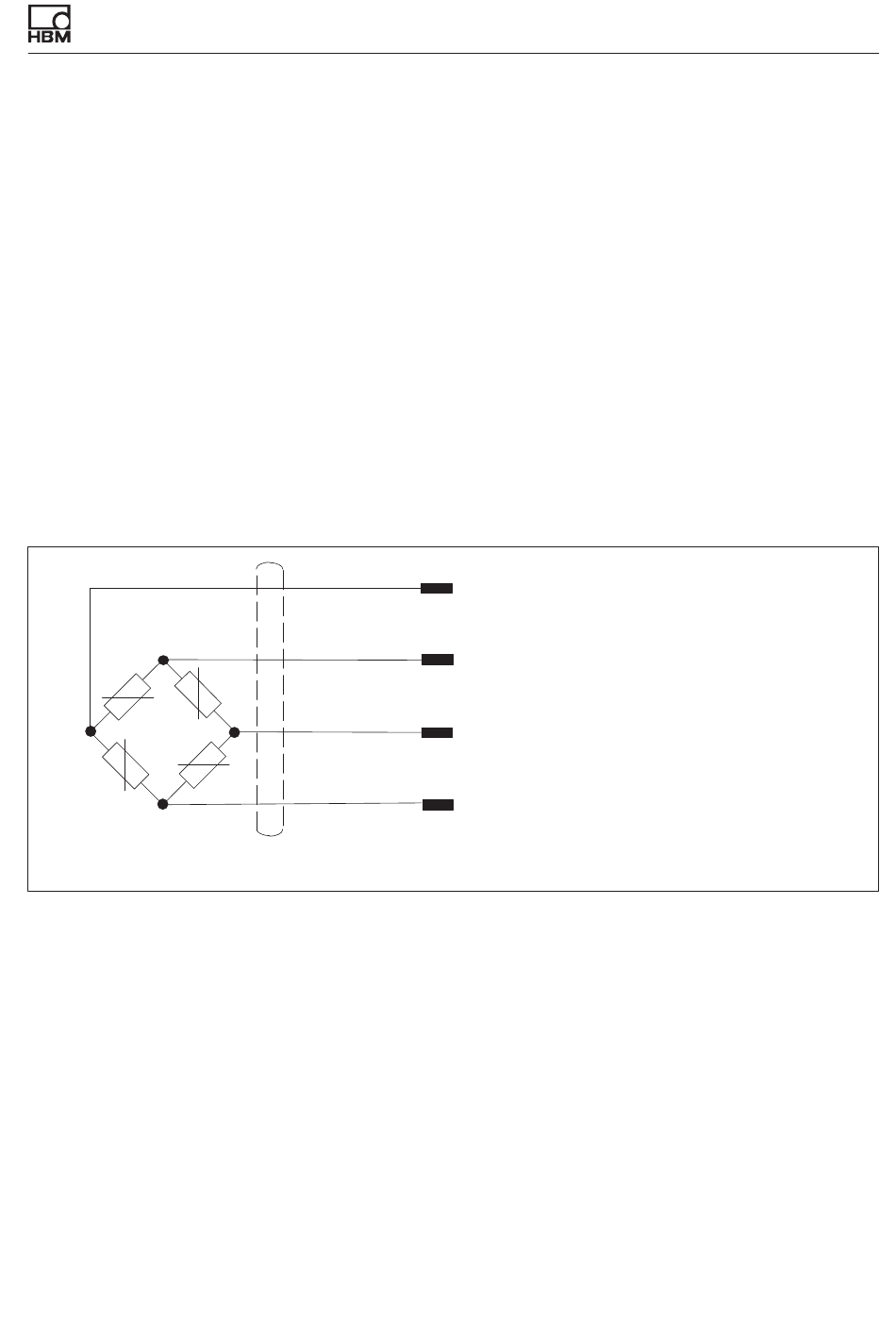

Abb. 7.1 Anschlussbelegung und Farbcode
Bei dieser Anschlussbelegung ist bei Belastung in Druckrichtung das Aus­
gangssignal positiv. Wünschen Sie ein negatives Ausgangssignal in Druckrich­
tung, so vertauschen die rote und weiße Ader.
Der Schirm des Anschlusskabels ist mit dem Aufnehmergehäuses verbunden.
Nutzen Sie nicht die fertig konfektionierten Kabel von HBM, so legen Sie bitte
den Kabelschirm auf das Gehäuse der Kabelbuchse. An den freien Enden des
Kabels, dass mit dem Messverstärkersystem verbunden wird sind Stecker
nach CE Norm zu verwenden, die Schirmung ist flächig aufzulegen. Bei
U9C
Kabelschirm, verbunden mit Gehäuse
A03815_03_YI0_01 HBM: public
Elektrischer Anschluss
1: weiß, Messsignal (+)
2: schwarz, Speisespannung (-)
4: rot, Messsignal (-)
3: blau, Speisespannung (+)
