Motorbezogene Umrichterparameter und damit verbundene Anforderungen an die Motorqualität
Falls im Motordatenblatt ein Maximaldrehmoment angeben ist, ist dieses auf den
Maximalstrom, p0323 und einen Lastwinkel von 90 Grad zu beziehen.

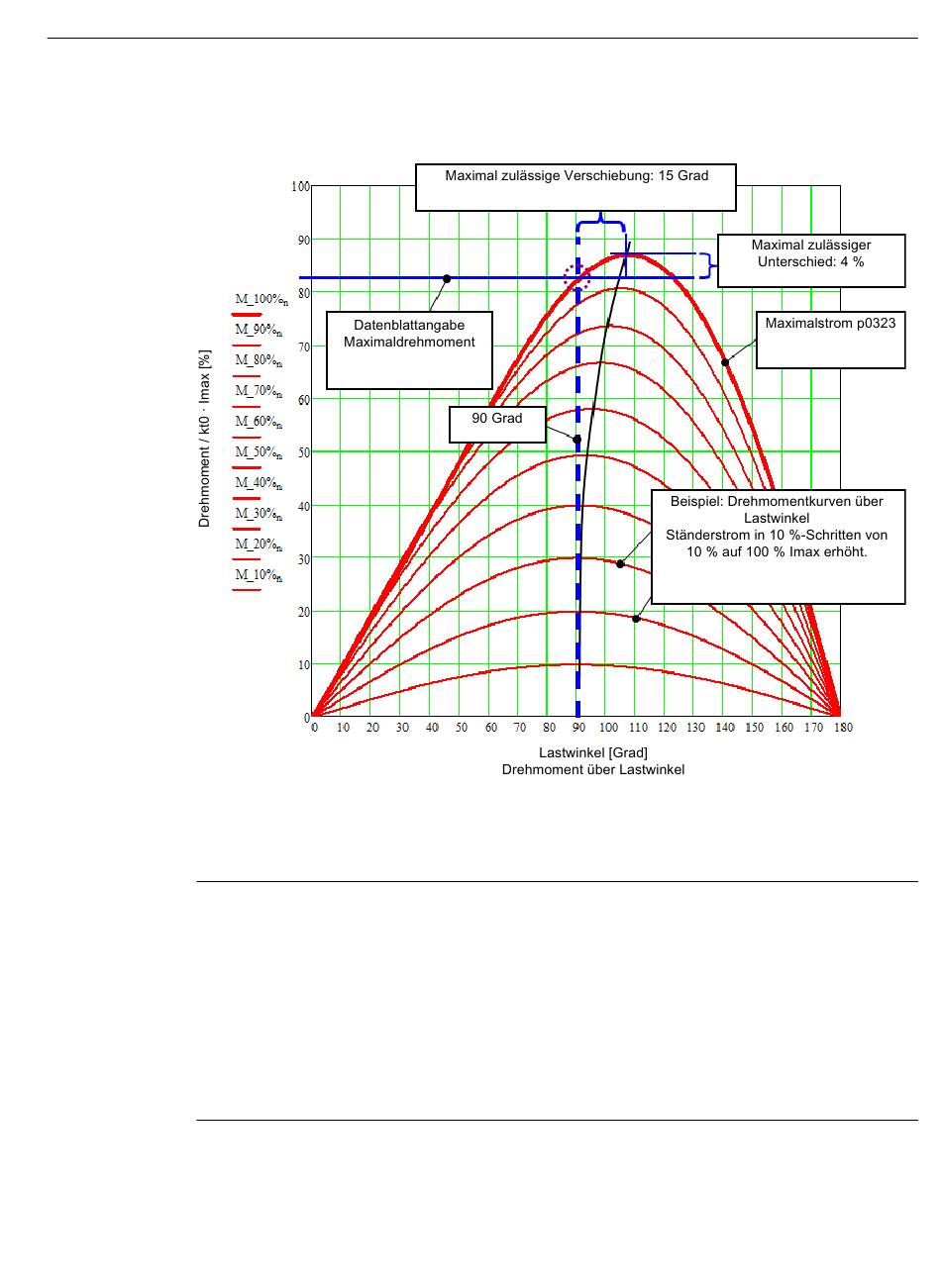

Bild 4-14
Hinweis
In oben stehendem Diagramm ist eine typische Kurvenschar der Lastwinkelabhängigkeit des
Drehmomentes für einen Motor mit deutlicher Sättigung dargestellt. Eine einzelne Kurve aus
der Kurvenschar beschreibt dabei das Drehmoment, das bei festgehaltenem Ständerstrom
(Betrag und elektrischer Winkel fest) erzeugt wird, wenn die Motorwelle von außen von 0 Grad
bis 180 Grad gedreht wird. Die Kurvenschar enthält 10 Einzelkurven, bei denen der Betrag des
Ständerstroms in 10 %-Schritten erhöht wurde. Das Drehmoment ist als relatives Drehmoment
in % dargestellt. Der Bezugswert dabei ist das Drehmoment, das sich bei ungesättigter
Drehmomentkonstante kt0 und Maximalstrom ergeben würde (kt0 • p0323).
Näheres zu kt0 siehe "Drehmomentkonstante und Spannungskonstante (Seite 35)".
Anforderungen an Fremdmotoren
Systemhandbuch, 01/2021, 6SL3097-5BE00-0AP3
4.29 Optimaler Lastwinkel und Reluktanzmomentkonstante
Verschiebung des Lastwinkels des Drehmomentmaximums Strom in 10 %-Stufen auf
Maximalstrom erhöht
