Proline Prosonic Flow 93 PROFIBUS DP/PA
"
Endress+Hauser
4.3

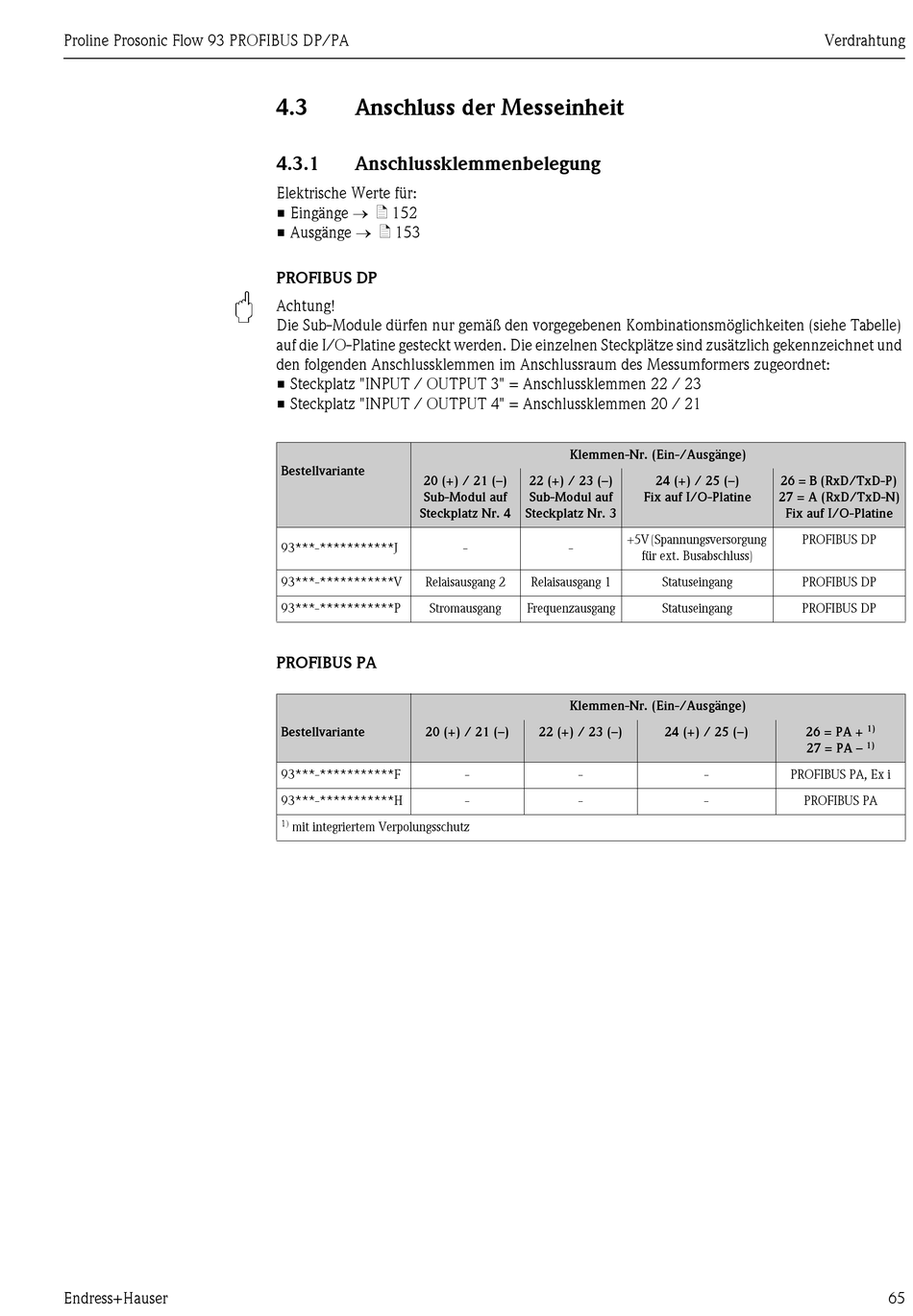

Anschluss der Messeinheit

4.3.1

Anschlussklemmenbelegung

Elektrische Werte für:
• Eingänge  ä 152
• Ausgänge  ä 153
PROFIBUS DP
Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten (siehe Tabelle)
auf die I/O-Platine gesteckt werden. Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und
den folgenden Anschlussklemmen im Anschlussraum des Messumformers zugeordnet:
• Steckplatz "INPUT / OUTPUT 3" = Anschlussklemmen 22 / 23
• Steckplatz "INPUT / OUTPUT 4" = Anschlussklemmen 20 / 21
Bestellvariante
20 (+) / 21 (–)
Sub-Modul auf
Steckplatz Nr. 4
93***-***********J
93***-***********V Relaisausgang 2
93***-***********P Stromausgang
PROFIBUS PA
PROFIBUS PA
Bestellvariante 20 (+) / 21 (–)
93***-***********F
93***-***********H

mit integriertem Verpolungsschutz
Klemmen-Nr. (Ein-/Ausgänge)
22 (+) / 23 (–)
Sub-Modul auf
Steckplatz Nr. 3
+5V (Spannungsversorgung
- -
Relaisausgang 1
Frequenzausgang
Klemmen-Nr. (Ein-/Ausgänge)
22 (+) / 23 (–)
- -
- -
24 (+) / 25 (–) 26 = B (RxD/TxD-P)
Fix auf I/O-Platine 27 = A (RxD/TxD-N)
Fix auf I/O-Platine
PROFIBUS DP
für ext. Busabschluss)
Statuseingang PROFIBUS DP
Statuseingang PROFIBUS DP
24 (+) / 25 (–) 26 = PA +
27 = PA –
- PROFIBUS PA, Ex i
- PROFIBUS PA
Verdrahtung
1)
1)
65
