6.6 Zyklische Datenübertragung PROFIBUS DP
Nachfolgend finden Sie die Beschreibung der zyklischen Datenübertragung bei Verwendung der
Prosonic Flow 93 GSD-Datei (komplette Gerätefunktionalität
6.6.1

Blockmodell

Das dargestellte Blockmodell zeigt, welche Ein- und Ausgangsdaten Prosonic Flow 93 für den zykli-
schen Datenaustausch über PROFIBUS DP zur Verfügung stellt:
Physical
Block
Transducer
Signal-
verarbeitung
PROFIBUS
Esc
- + E

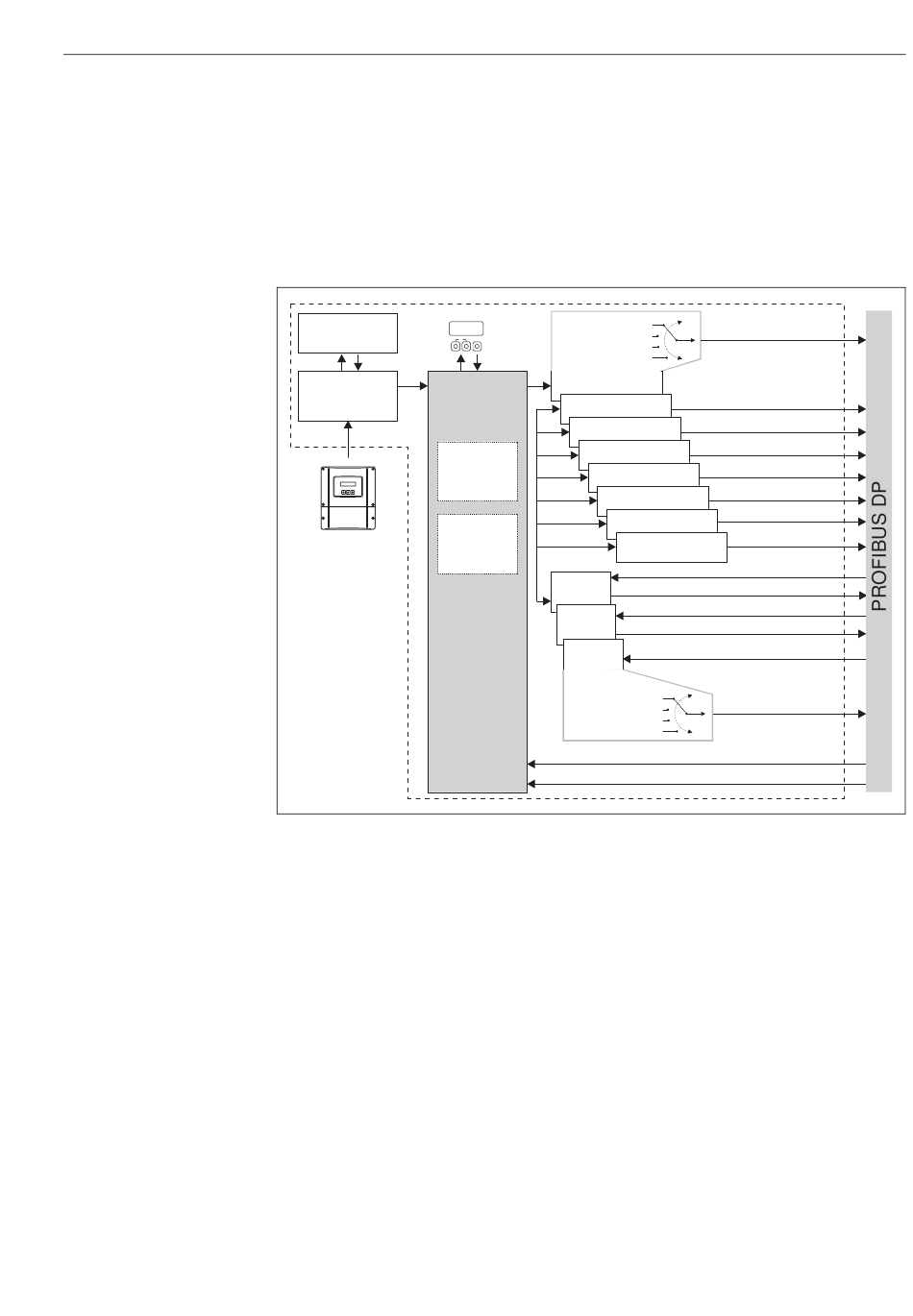

Abb. 89: Blockmodell Prosonic Flow 93 PROFIBUS DP Profil 3.0
6.6.2 Module für die zyklische Datenübertragung
Das Messgerät ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompakt-
slave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren einzelnen Modulen.
In der GSD-Datei sind die einzelnen Module (Ein- und Ausgangsdaten) mit ihren jeweiligen Eigen-
schaften beschrieben. Die Module sind den Steckplätzen (Slots) fest zugeordnet, d.h. bei der Kon-
figuration der Module ist die Reihenfolge bzw. die Anordnung der Module unbedingt einzuhalten
(siehe nachfolgende Tabelle). Lücken zwischen konfigurierten Modulen müssen mit dem Leerplatz
Modul EMPTY_MODULE belegt werden.
Um den Datendurchsatz des PROFIBUS Netzwerkes zu optimieren, wird empfohlen, nur Module
zu konfigurieren, die im PROFIBUS Mastersystem verarbeitet werden.
Messgröße 1
XXX.XXX.XX Vor-Ort
M essgröße
Anzeige
Esc
- +
E M essgröße
M essgröße
Analog Input 1
Block
Analog Input 2
Analog Input 3
Analog Input 4
PROFIL
Analog Input 5
Parameter
Hersteller-
spezifische
Parameter
Summen-
zähler 1
Summen-
zähler 2
Summen-
zähler 3
Messgröße 1
M essgröße
M essgröße
M essgröße
Ausgangswert AI
2
3
...
Ausgangswert AI
Ausgangswert AI
Ausgangswert AI
Ausgangswert AI
Ausgangswert AI
Analog Input 6
Ausgangswert AI
Analog Input 7
Ausgangswert AI
Analog Input 8
Konfiguration SETTOT, MODETOT
Ausgangswert TOTAL
Konfiguration SETTOT, MODETOT
Ausgangswert TOTAL
Konfiguration SETTOT, MODETOT
Ausgangswert TOTAL
2
3
...
Anzeigewert (DISPLAY_VALUE)
Steuerung (CONTROL_BLOCK)
Inbetriebnahme
A0014366-de
