Verdrahtung
68
Umrüstbare Platinen
(Bestellvariante 93***-***********V und 93***-***********P)
b g d

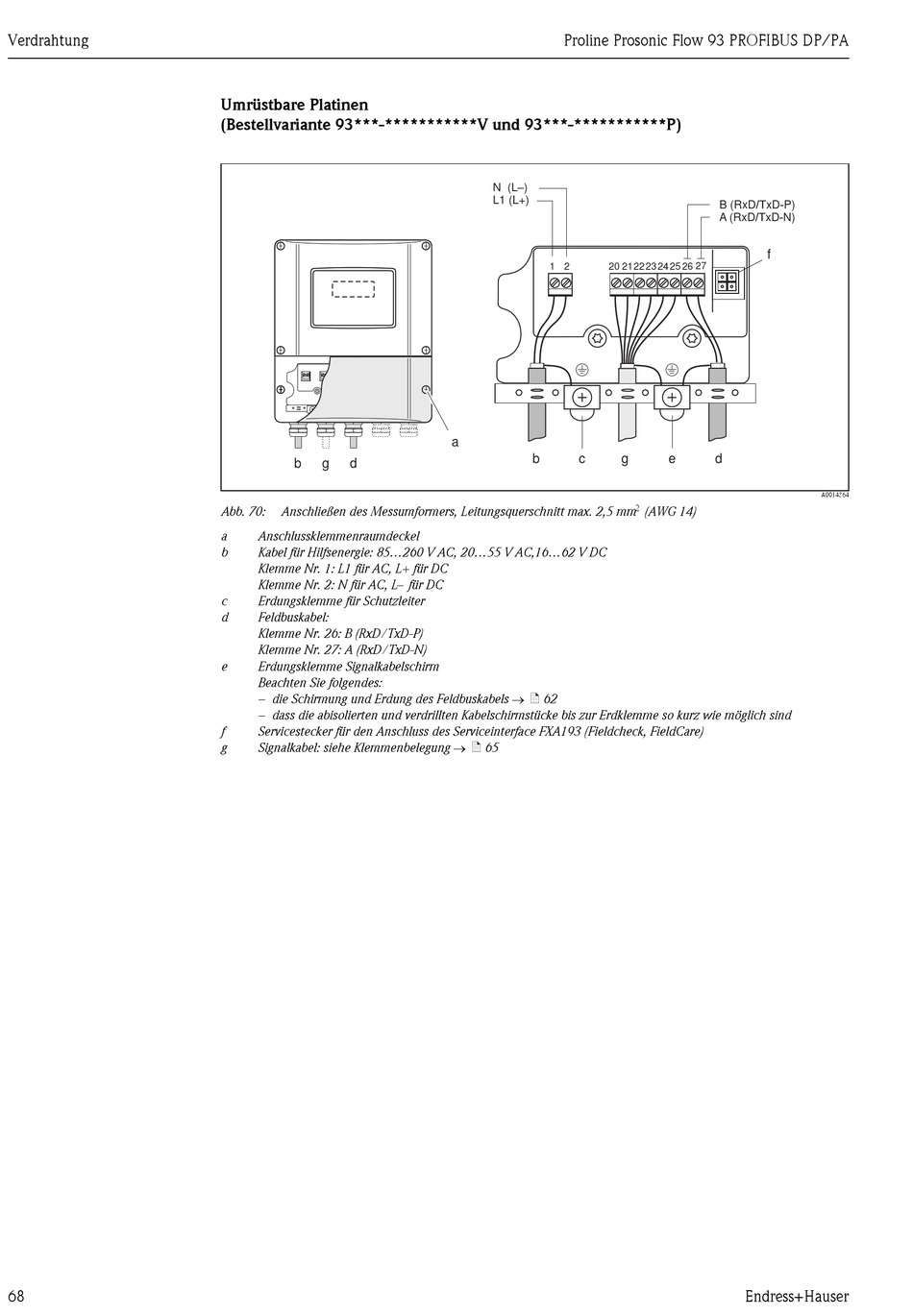

Abb. 70: Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
a Anschlussklemmenraumdeckel
b Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC,16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L für DC
c Erdungsklemme für Schutzleiter
d Feldbuskabel:
Klemme Nr. 26: B (RxD/TxD-P)
Klemme Nr. 27: A (RxD/TxD-N)
e Erdungsklemme Signalkabelschirm
Beachten Sie folgendes:
– die Schirmung und Erdung des Feldbuskabels  ä 62
– dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so kurz wie möglich sind
f Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
Signalkabel: siehe Klemmenbelegung  ä 65
g
Proline Prosonic Flow 93 PROFIBUS DP/PA
N (L–)
L1 (L+)
1 2 20 21
a
b c g
B (RxD/TxD-P)
A (RxD/TxD-N)
f
22 23 24 25 26 27
e d

(AWG 14)
