Montage
40

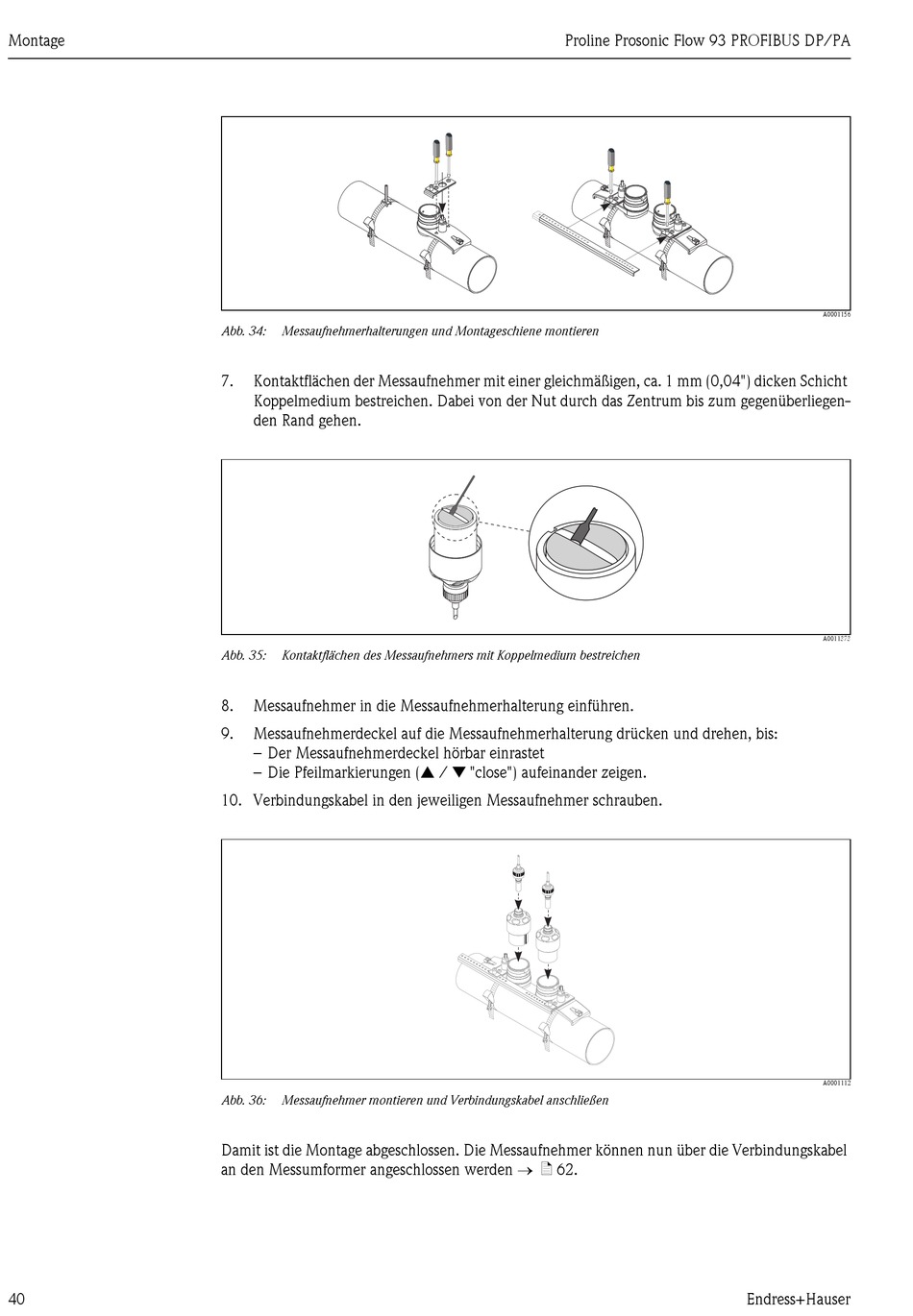

Abb. 34: Messaufnehmerhalterungen und Montageschiene montieren
7. Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm (0,04") dicken Schicht
Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum gegenüberliegen-
den Rand gehen.
Abb. 35: Kontaktflächen des Messaufnehmers mit Koppelmedium bestreichen
8. Messaufnehmer in die Messaufnehmerhalterung einführen.
9. Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen, bis:
– Der Messaufnehmerdeckel hörbar einrastet
– Die Pfeilmarkierungen (Å / Æ "close") aufeinander zeigen.
10. Verbindungskabel in den jeweiligen Messaufnehmer schrauben.
Abb. 36: Messaufnehmer montieren und Verbindungskabel anschließen
Damit ist die Montage abgeschlossen. Die Messaufnehmer können nun über die Verbindungskabel
an den Messumformer angeschlossen werden  ä 62.
Proline Prosonic Flow 93 PROFIBUS DP/PA
A0001156
A0011373
A0001112
