Proline Prosonic Flow 93 PROFIBUS DP/PA
Endress+Hauser
4.3.4

Anschlussschema PROFIBUS PA

Umrüstbare Platinen
(Bestellvariante 93***-***********F und 93***-***********H)
b d

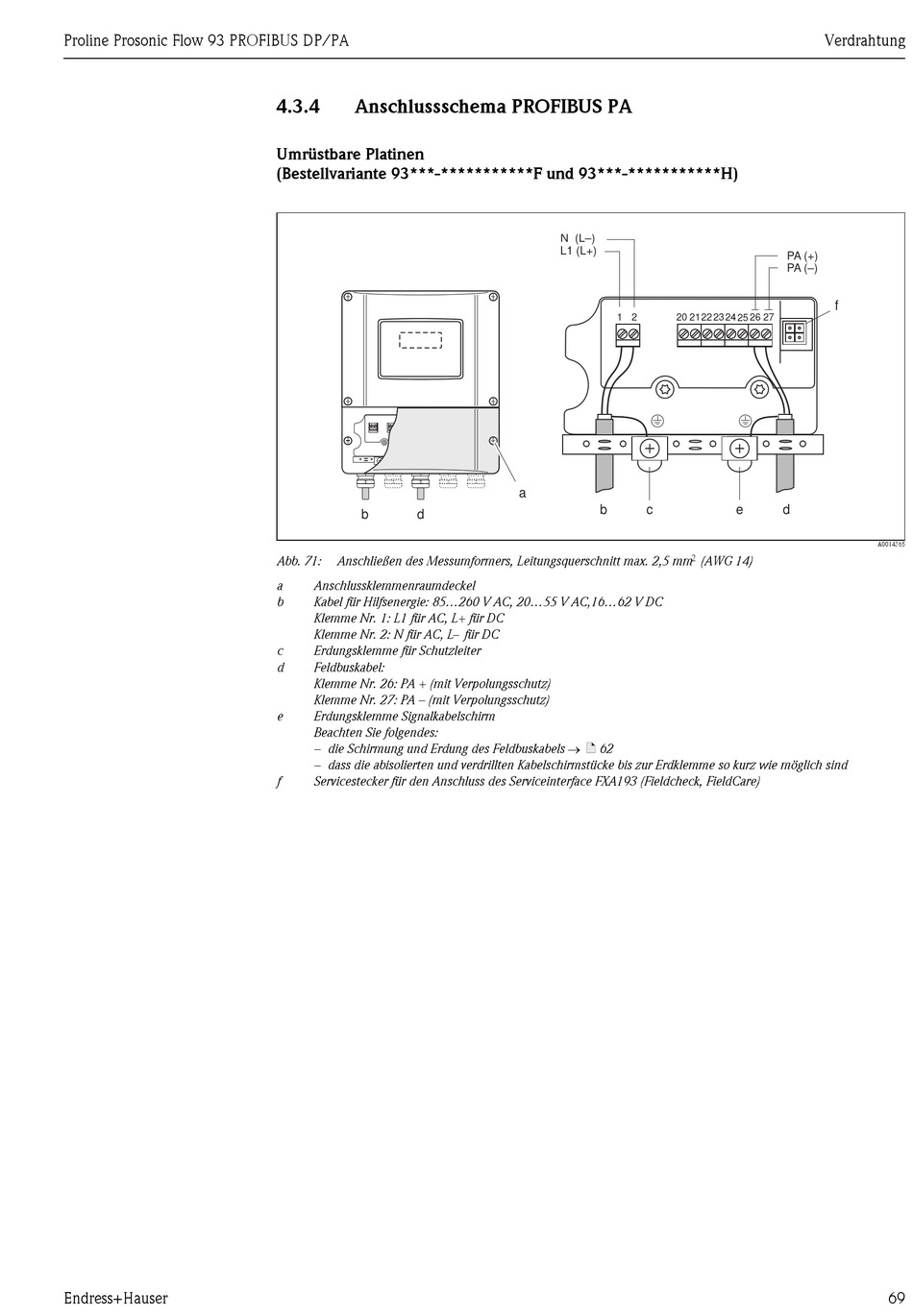

Abb. 71: Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
a Anschlussklemmenraumdeckel
b Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC,16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L für DC
c Erdungsklemme für Schutzleiter
d Feldbuskabel:
Klemme Nr. 26: PA + (mit Verpolungsschutz)
Klemme Nr. 27: PA – (mit Verpolungsschutz)
e Erdungsklemme Signalkabelschirm
Beachten Sie folgendes:
– die Schirmung und Erdung des Feldbuskabels  ä 62
– dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so kurz wie möglich sind
f Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
N (L–)
L1 (L+)
1 2 20 21
a
b c
Verdrahtung
PA (+)
PA (–)
f
22 23 24 25 26 27
e d

(AWG 14)
A0014365
69
