Störungsbehebung
!
Störungsverhalten von Ausgängen
Prozess-/Systemfehler anliegend
"
Achtung!
System- oder Prozessfehler, die als "Hinweismeldung" definiert sind, haben keinerlei Auswirkungen auf die Ausgänge! Beachten Sie dazu die Ausführungen auf
Seite 80 ff.
Stromausgang MIN. STROMWERT
Abhängig von der Auswahl in der Funktion STROMBEREICH (siehe Handbuch "Beschrei-
bung Gerätefunktionen") wird der Stromausgang auf den Wert des unteren Ausfallsignalpe-
gels gesetzt.
MAX. STROMWERT
Abhängig von der Auswahl in der Funktion STROMBEREICH (siehe Handbuch "Beschrei-
bung Gerätefunktionen") wird der Stromausgang auf den Wert des oberen Ausfallsignalpe-
gels gesetzt.
LETZTER WERT
Messwertausgabe auf Basis des letzten gespeicherten Messwerts vor Auftreten der Störung.
AKTUELLER WERT
Messwertausgabe auf Basis der aktuellen Durchflussmessung. Die Störung wird ignoriert.
Impulsausgang RUHEPEGEL
Signalausgabe  keine Impulse
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen Durchfluss-
messung.
Frequenzausgang RUHEPEGEL
Signalausgabe  0 Hz
STÖRPEGEL
Ausgabe der in der Funktion WERT STÖRPEGEL vorgegebenen Frequenz.
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen Durchfluss-
messung.
Bei Störung oder Ausfall der Hilfsenergie: Reails  spannungslos
Relaisausgang
Im Handbuch "Beschreibung Gerätefunktionen" finden Sie ausführliche Angaben zum
Schaltverhalten der Relais bei unterschiedlicher Konfiguration wie Störmeldung, Durch-
flussrichtung, MSÜ, Grenzwert, usw.
 ä 137
PROFIBUS
144

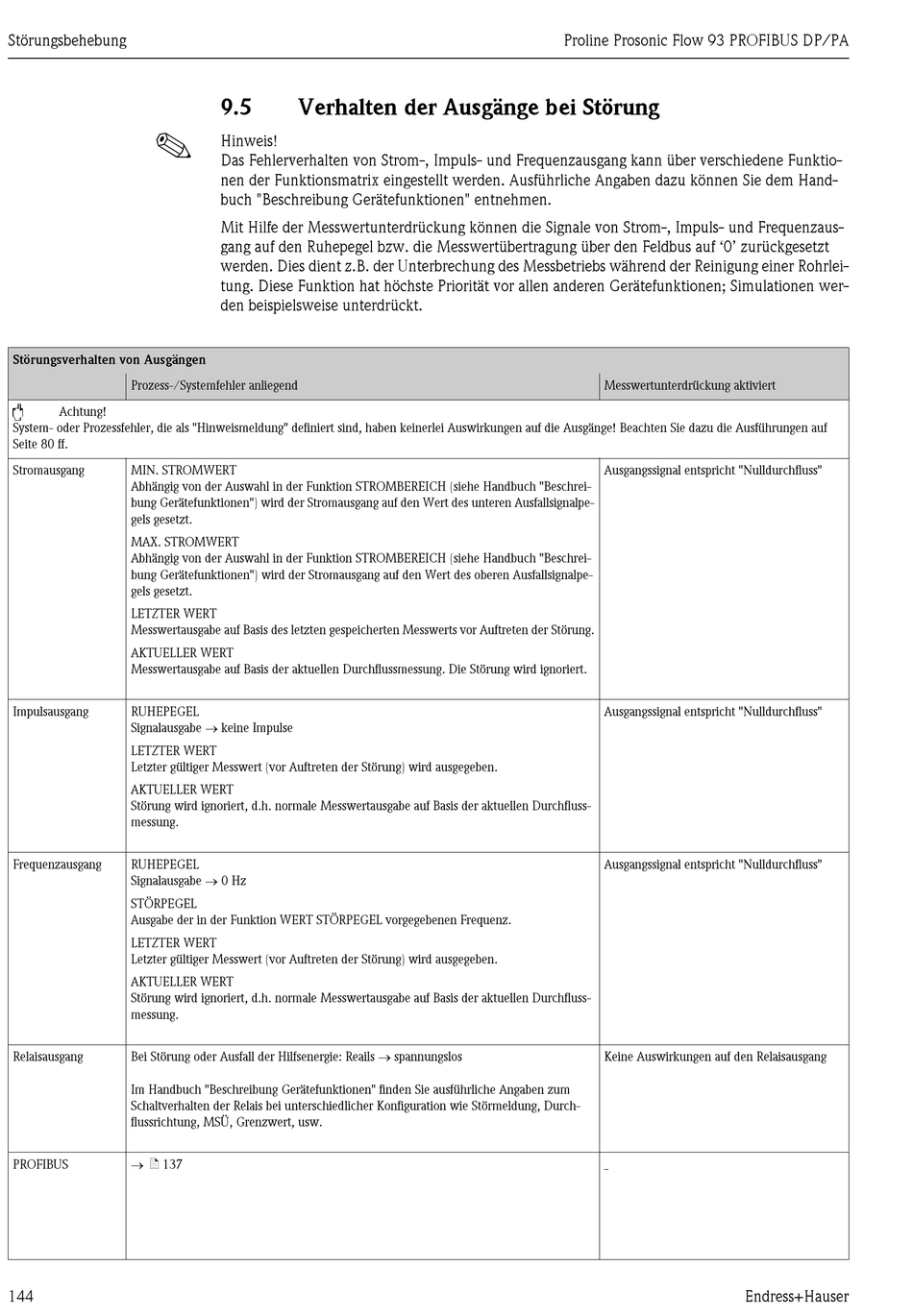

9.5 Verhalten der Ausgänge bei Störung
Hinweis!
Das Fehlerverhalten von Strom-, Impuls- und Frequenzausgang kann über verschiedene Funktio-
nen der Funktionsmatrix eingestellt werden. Ausführliche Angaben dazu können Sie dem Hand-
buch "Beschreibung Gerätefunktionen" entnehmen.
Mit Hilfe der Messwertunterdrückung können die Signale von Strom-, Impuls- und Frequenzaus-
gang auf den Ruhepegel bzw. die Messwertübertragung über den Feldbus auf '0' zurückgesetzt
werden. Dies dient z.B. der Unterbrechung des Messbetriebs während der Reinigung einer Rohrlei-
tung. Diese Funktion hat höchste Priorität vor allen anderen Gerätefunktionen; Simulationen wer-
den beispielsweise unterdrückt.
Proline Prosonic Flow 93 PROFIBUS DP/PA
Messwertunterdrückung aktiviert
Ausgangssignal entspricht "Nulldurchfluss"
Ausgangssignal entspricht "Nulldurchfluss"
Ausgangssignal entspricht "Nulldurchfluss"
Keine Auswirkungen auf den Relaisausgang

