Montage
14
3.3

Zweikanal-Messbetrieb

Der Messumformer besitzt die Möglichkeit zwei voneinander unabhängige Messkanäle (Messkanal
1 und Messkanal 2) zu betreiben. Pro Messkanal wird ein Messaufnehmerpaar angeschlossen.
Beide Messkanäle arbeiten unabhängig voneinander und werden vom Messumformer gleicherma-
ßen unterstützt.
Der Zweikanal-Messbetrieb kann für folgende Messungen eingesetzt werden:
• Zweikanal-Messung = Durchflussmessung an zwei separaten Messstellen
• Zweipfad-Messung = Redundante Durchflussmessung an einer Messstelle
3.3.1

Zweikanal-Messung

Bei der Zweikanal-Messung wird der Durchfluss an zwei separaten Messstellen erfasst.
Die Messwerte der beiden Messkanäle können unterschiedlich verarbeitet und dargestellt werden.
Folgende Messwertausgaben bieten sich vorzugsweise für eine Zweikanal-Messung an:
• Ausgabe der einzelnen Messwerte pro Messkanal (unabhängig voneinander)
• Ausgabe der Differenz beider Messwerte
• Ausgabe der Summe beider Messwerte
Die Konfiguration der beiden Messkanäle kann individuell erfolgen. Dies ermöglicht für jeden
Messkanal eine unabhängige Einstellung und Auswahl der Anzeige, der Ausgänge, des Messauf-
nehmertyps und der Installationsart.
A

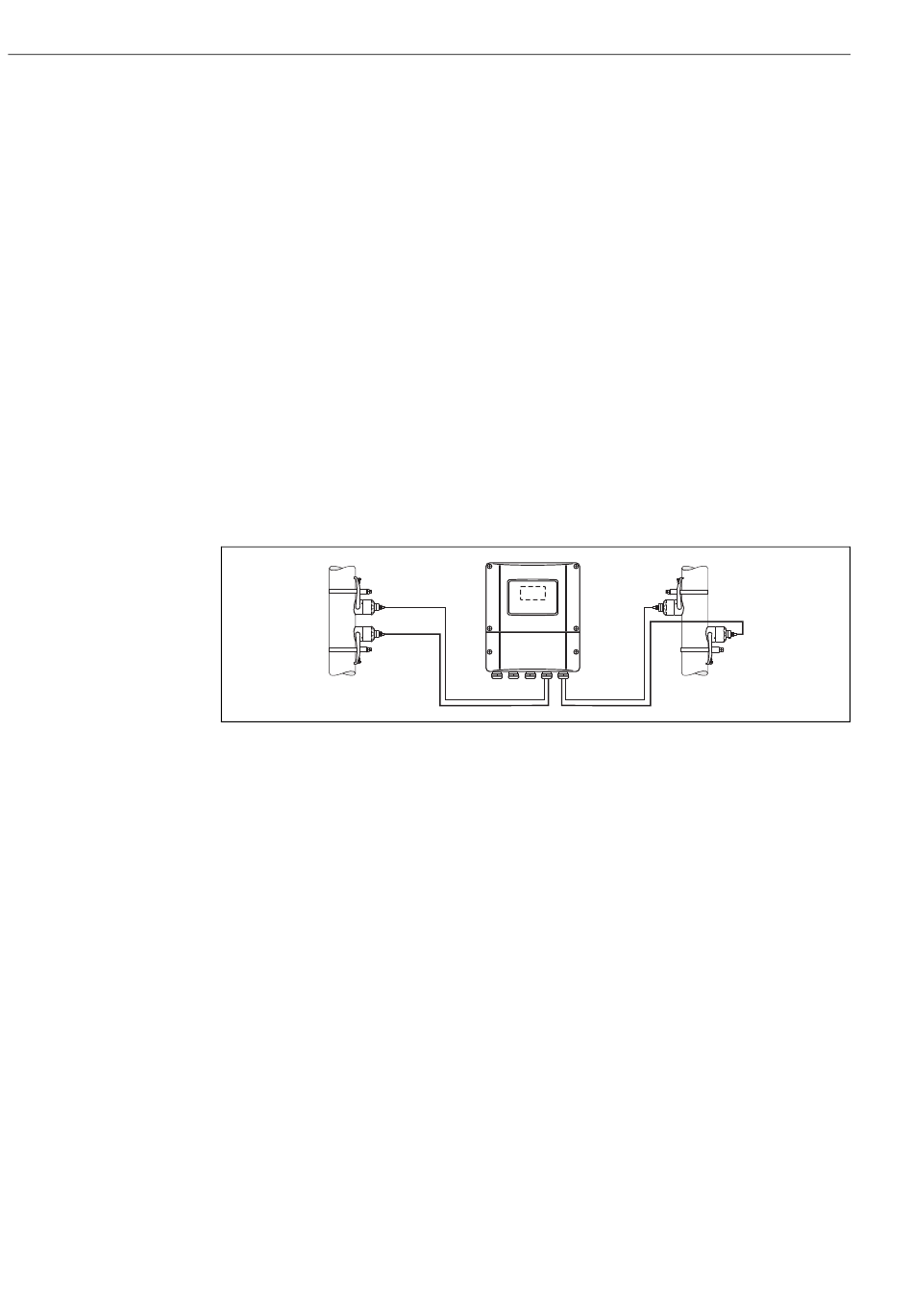

Abb. 8: Zweikanal-Messung: Beispiel für die Anordnung der Messaufnehmerpaare an zwei separaten Messstellen
A Messkanal 1: Montage des Messaufnehmerpaars für eine Messung über zwei Traversen
B Messkanal 2: Montage des Messaufnehmerpaars für eine Messung über eine Traverse
Proline Prosonic Flow 93 PROFIBUS DP/PA
B
A0001159
