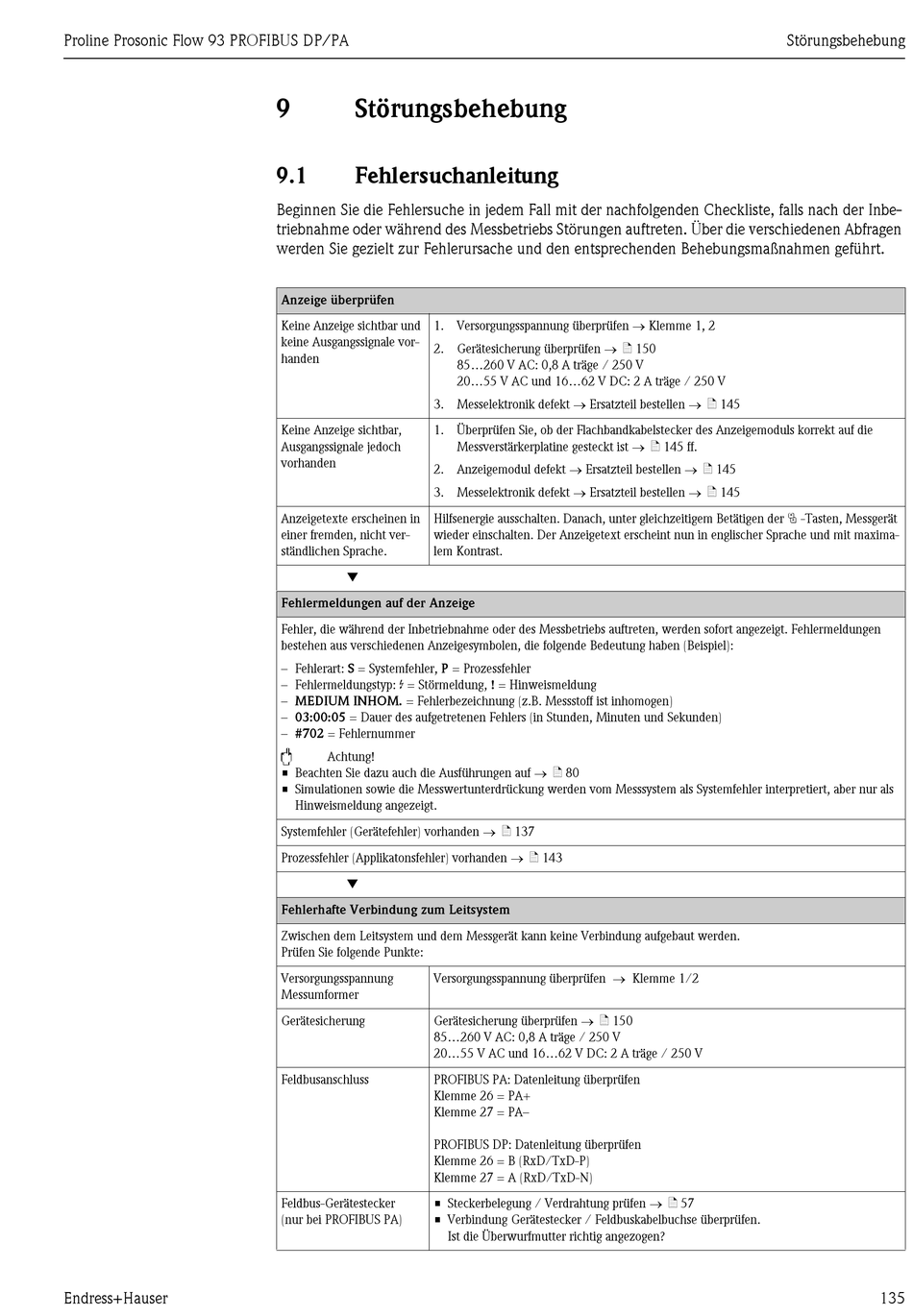

9 Störungsbehebung
9.1

Fehlersuchanleitung

Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe-
triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen
werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
Anzeige überprüfen
1. Versorgungsspannung überprüfen  Klemme 1, 2
Keine Anzeige sichtbar und
keine Ausgangssignale vor-
2. Gerätesicherung überprüfen  ä 150
handen
3. Messelektronik defekt  Ersatzteil bestellen  ä 145
Keine Anzeige sichtbar, 1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls korrekt auf die
Ausgangssignale jedoch
vorhanden
2. Anzeigemodul defekt  Ersatzteil bestellen  ä 145
3. Messelektronik defekt  Ersatzteil bestellen  ä 145
Hilfsenergie ausschalten. Danach, unter gleichzeitigem Betätigen der P -Tasten, Messgerät
Anzeigetexte erscheinen in
einer fremden, nicht ver- wieder einschalten. Der Anzeigetext erscheint nun in englischer Sprache und mit maxima-
ständlichen Sprache. lem Kontrast.
Æ
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Fehlermeldungen
bestehen aus verschiedenen Anzeigesymbolen, die folgende Bedeutung haben (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
– Fehlermeldungstyp: $ = Störmeldung, ! = Hinweismeldung
– MEDIUM INHOM. = Fehlerbezeichnung (z.B. Messstoff ist inhomogen)
– 03:00:05 = Dauer des aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
– #702 = Fehlernummer
"
Achtung!
• Beachten Sie dazu auch die Ausführungen auf  ä 80
• Simulationen sowie die Messwertunterdrückung werden vom Messsystem als Systemfehler interpretiert, aber nur als
Hinweismeldung angezeigt.
Systemfehler (Gerätefehler) vorhanden  ä 137
Prozessfehler (Applikatonsfehler) vorhanden  ä 143
Æ
Fehlerhafte Verbindung zum Leitsystem
Zwischen dem Leitsystem und dem Messgerät kann keine Verbindung aufgebaut werden.
Prüfen Sie folgende Punkte:
Versorgungsspannung überprüfen  Klemme 1/2
Versorgungsspannung
Messumformer
Gerätesicherung überprüfen  ä 150
Gerätesicherung
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
Feldbusanschluss PROFIBUS PA: Datenleitung überprüfen
Klemme 26 = PA+
Klemme 27 = PA
PROFIBUS DP: Datenleitung überprüfen
Klemme 26 = B (RxD/TxD-P)
Klemme 27 = A (RxD/TxD-N)
• Steckerbelegung / Verdrahtung prüfen  ä 57
Feldbus-Gerätestecker
(nur bei PROFIBUS PA) • Verbindung Gerätestecker / Feldbuskabelbuchse überprüfen.
Ist die Überwurfmutter richtig angezogen?
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
Messverstärkerplatine gesteckt ist  ä 145 ff.
