Montage
48
11. Beide Sensorhalterungen einschweißen.
12. Noch einmal die Bohrlochabstände kontrollieren und die Spurlänge ermitteln.
!
Hinweis!
Die Spurlänge wie folgt ermitteln:
– bei Messgeräten mit Vor-Ort-Bedienung über das Quick Setup "Sensormontage".
Das Quick Setup wie auf  ä 89 beschrieben ausführen. Die Spurlänge wird Ihnen dort in
der Funktion SPURLÄNGE angezeigt. Um das Quick Setup "Sensormontage" ausführen zu
können, muss der Messumformer installiert und an die Hilfsenergie angeschlossen sein.
– bei Messumformern ohne Vor-Ort-Bedienung wie auf  ä 89 beschrieben.
13. Die Ultraschallsensoren von Hand in die Sensorhalterungen einschrauben. Falls Sie ein Werk-
zeug benutzen, darf das Anzugsdrehmoment max. 30 Nm betragen.
14. Die Sensorkabelstecker in die dafür vorgesehenen Öffnungen führen und die Stecker von Hand
bis zum Anschlag festschrauben.

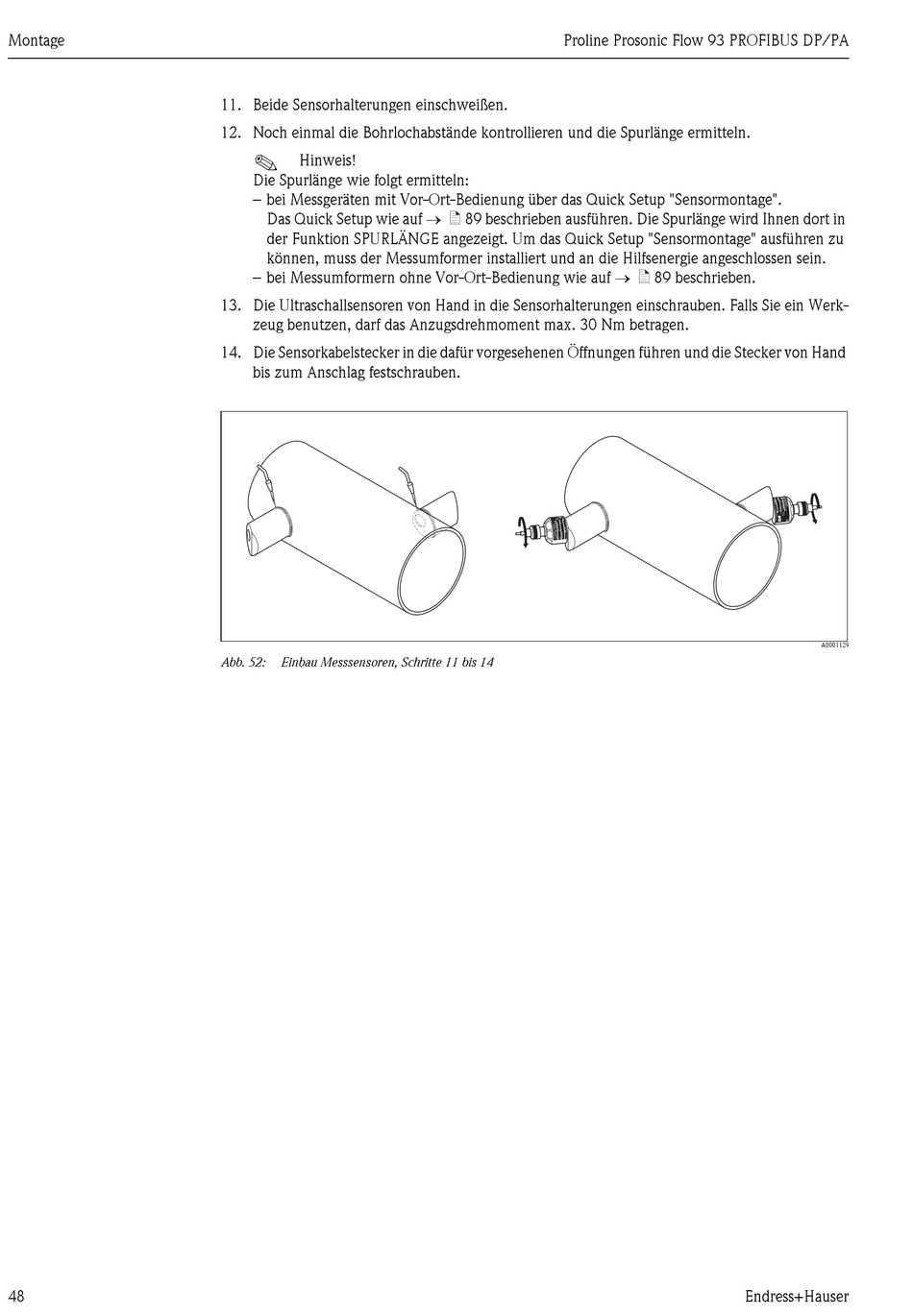

Abb. 52: Einbau Messsensoren, Schritte 11 bis 14
Proline Prosonic Flow 93 PROFIBUS DP/PA
A0001129
