Proline Prosonic Flow 93 PROFIBUS DP/PA
"
Endress+Hauser
3.14
Montage Wandaufbaugehäuse
Das Wandaufbaugehäuse kann auf folgende Arten montiert werden:
• Direkte Wandmontage
• Schalttafeleinbau (mit separatem Montageset, Zubehör ä 131)
• Rohrmontage (mit separatem Montageset, Zubehör ä 131)
Achtung!
• Achten Sie beim Einbauort darauf, dass der zulässige Umgebungstemperaturbereich
(–20...+60 °C / –4...140 °F) nicht überschritten wird. Montieren Sie das Gerät an einer schat-
tigen Stelle. Direkte Sonneneinstrahlung ist zu vermeiden.
• Das Wandaufbaugehäuse so montieren, dass die Kabeleinführungen nach unten gerichtet sind.
3.14.1
Direkte Wandmontage
Bohrlöcher vorbereiten ä 55.
1.
2.
Anschlussklemmenraumdeckel (a) abschrauben.
3.
Beide Befestigungsschrauben (b) durch die betreffenden Gehäusebohrungen (c) schieben.
– Befestigungsschrauben (M6): max. Ø 6,5 mm (0,26")
– Schraubenkopf: max. Ø 10,5 mm (0,41")
4.
Messumformergehäuse wie abgebildet auf die Wand montieren.
5.
Anschlussklemmenraumdeckel (a) wieder auf das Gehäuse schrauben.
90 (3.54)

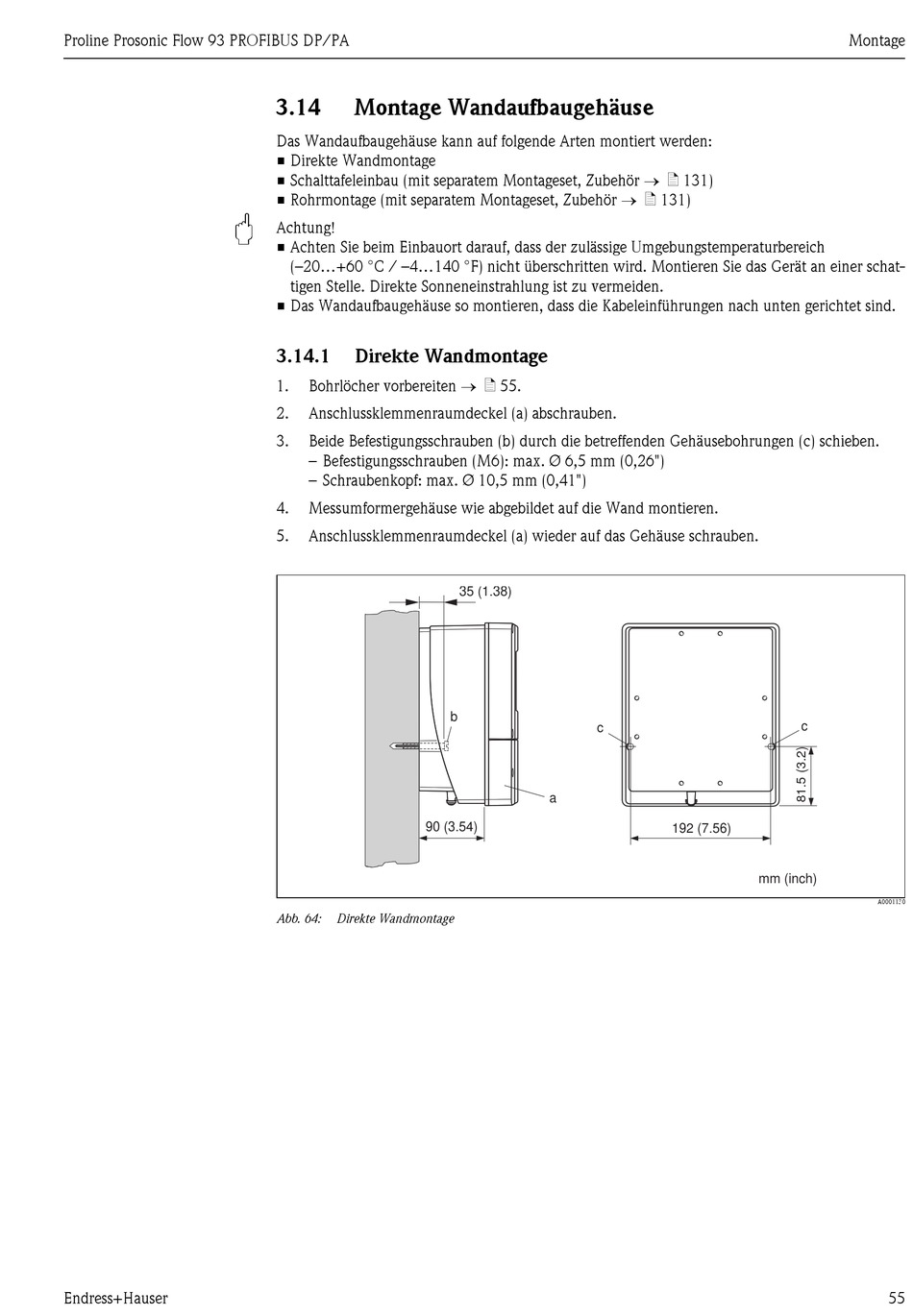

Abb. 64:
Direkte Wandmontage
35 (1.38)
b
c
a
c
192 (7.56)
mm (inch)
Montage
A0001130
55
