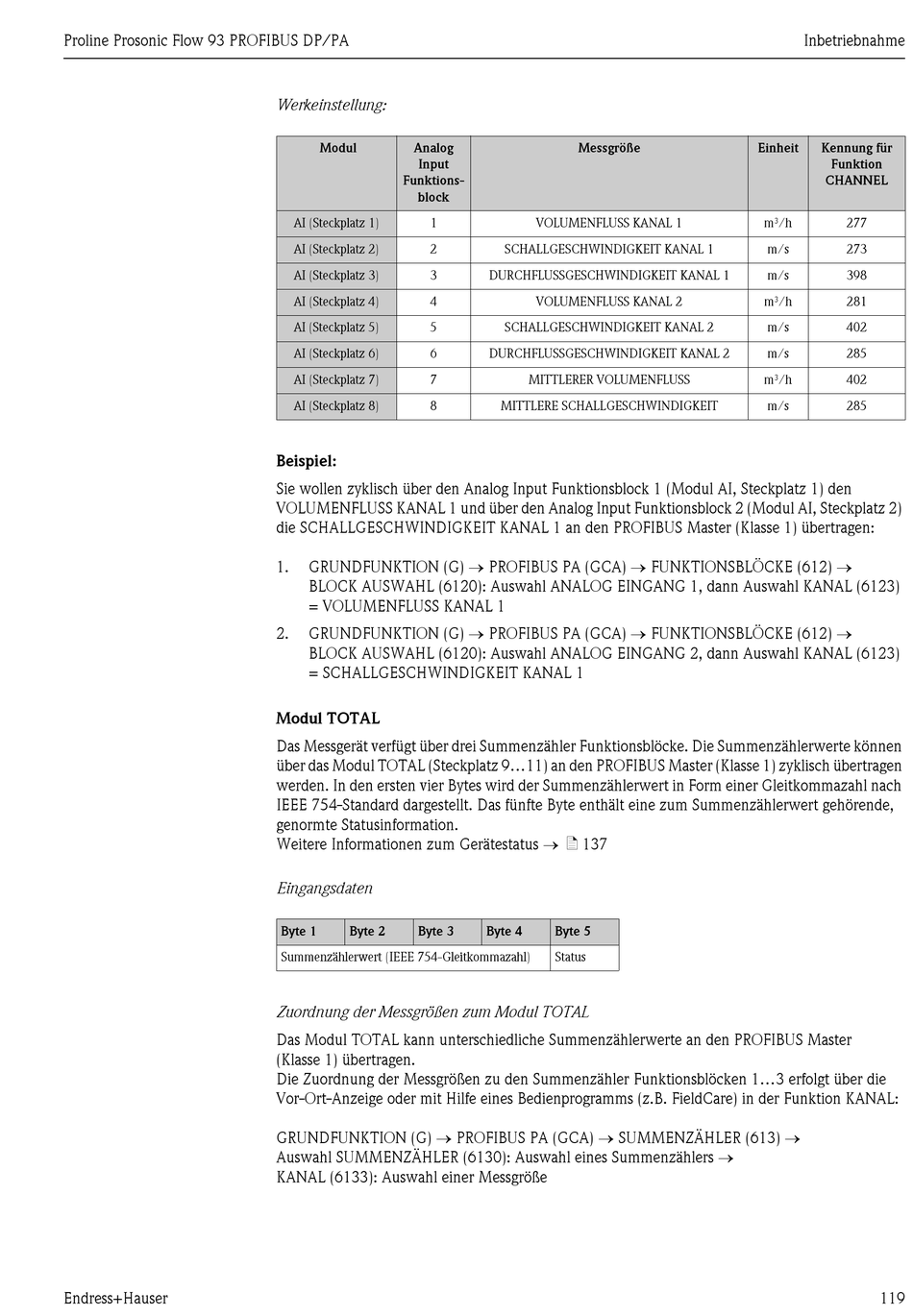

Proline Prosonic Flow 93 PROFIBUS DP/PA
Endress+Hauser
Werkeinstellung:
Modul Analog
Input
Funktions-
block
AI (Steckplatz 1) 1
AI (Steckplatz 2) 2
AI (Steckplatz 3) 3
AI (Steckplatz 4) 4
AI (Steckplatz 5) 5
AI (Steckplatz 6) 6
AI (Steckplatz 7) 7
AI (Steckplatz 8) 8
Beispiel:
Sie wollen zyklisch über den Analog Input Funktionsblock 1 (Modul AI, Steckplatz 1) den
VOLUMENFLUSS KANAL 1 und über den Analog Input Funktionsblock 2 (Modul AI, Steckplatz 2)
die SCHALLGESCHWINDIGKEIT KANAL 1 an den PROFIBUS Master (Klasse 1) übertragen:
GRUNDFUNKTION (G)  PROFIBUS PA (GCA)  FUNKTIONSBLÖCKE (612) 
1.
BLOCK AUSWAHL (6120): Auswahl ANALOG EINGANG 1, dann Auswahl KANAL (6123)
= VOLUMENFLUSS KANAL 1
GRUNDFUNKTION (G)  PROFIBUS PA (GCA)  FUNKTIONSBLÖCKE (612) 
2.
BLOCK AUSWAHL (6120): Auswahl ANALOG EINGANG 2, dann Auswahl KANAL (6123)
= SCHALLGESCHWINDIGKEIT KANAL 1
Modul TOTAL
Das Messgerät verfügt über drei Summenzähler Funktionsblöcke. Die Summenzählerwerte können
über das Modul TOTAL (Steckplatz 9...11) an den PROFIBUS Master (Klasse 1) zyklisch übertragen
werden. In den ersten vier Bytes wird der Summenzählerwert in Form einer Gleitkommazahl nach
IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zum Summenzählerwert gehörende,
genormte Statusinformation.
Weitere Informationen zum Gerätestatus  ä 137
Eingangsdaten
Byte 1 Byte 2 Byte 3
Summenzählerwert (IEEE 754-Gleitkommazahl)
Zuordnung der Messgrößen zum Modul TOTAL
Das Modul TOTAL kann unterschiedliche Summenzählerwerte an den PROFIBUS Master
(Klasse 1) übertragen.
Die Zuordnung der Messgrößen zu den Summenzähler Funktionsblöcken 1...3 erfolgt über die
Vor-Ort-Anzeige oder mit Hilfe eines Bedienprogramms (z.B. FieldCare) in der Funktion KANAL:
GRUNDFUNKTION (G)  PROFIBUS PA (GCA)  SUMMENZÄHLER (613) 
Auswahl SUMMENZÄHLER (6130): Auswahl eines Summenzählers 
KANAL (6133): Auswahl einer Messgröße
Messgröße
VOLUMENFLUSS KANAL 1
SCHALLGESCHWINDIGKEIT KANAL 1
DURCHFLUSSGESCHWINDIGKEIT KANAL 1
VOLUMENFLUSS KANAL 2
SCHALLGESCHWINDIGKEIT KANAL 2
DURCHFLUSSGESCHWINDIGKEIT KANAL 2
MITTLERER VOLUMENFLUSS
MITTLERE SCHALLGESCHWINDIGKEIT
Byte 4 Byte 5
Status
Inbetriebnahme
Einheit Kennung für
Funktion
CHANNEL
m³/h 277
m/s 273
m/s 398
m³/h 281
m/s 402
m/s 285
m³/h 402
m/s 285
