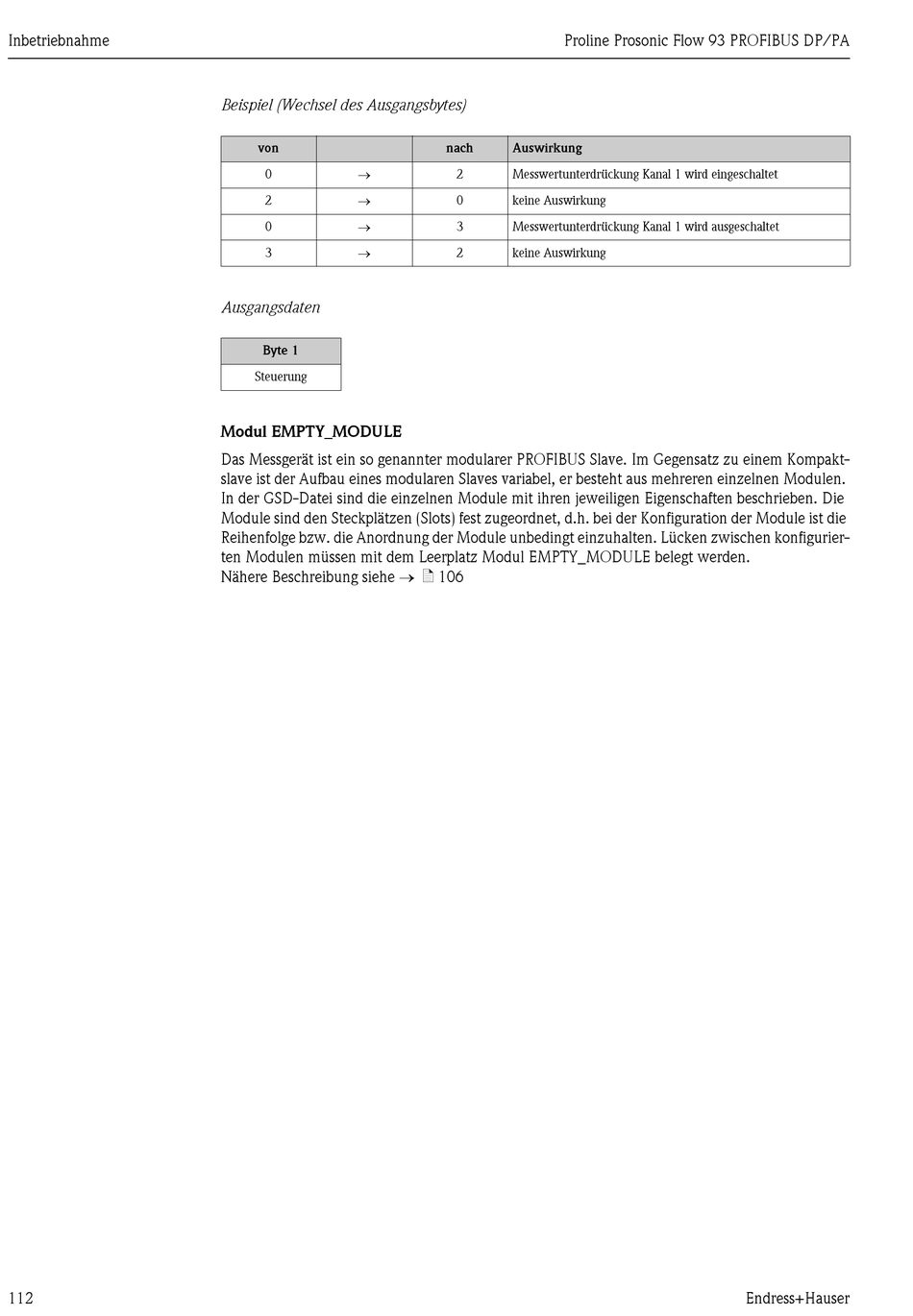

Endress+Hauser Proline Prosonic Flow 93 Betriebsanleitung Seite 112

Inbetriebnahme
112
Beispiel (Wechsel des Ausgangsbytes)
von

0

2

0

3
Ausgangsdaten
Byte 1
Steuerung
Modul EMPTY_MODULE
Das Messgerät ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompakt-
slave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren einzelnen Modulen.
In der GSD-Datei sind die einzelnen Module mit ihren jeweiligen Eigenschaften beschrieben. Die
Module sind den Steckplätzen (Slots) fest zugeordnet, d.h. bei der Konfiguration der Module ist die
Reihenfolge bzw. die Anordnung der Module unbedingt einzuhalten. Lücken zwischen konfigurier-
ten Modulen müssen mit dem Leerplatz Modul EMPTY_MODULE belegt werden.
Nähere Beschreibung siehe  ä 106
Proline Prosonic Flow 93 PROFIBUS DP/PA
nach Auswirkung
2 Messwertunterdrückung Kanal 1 wird eingeschaltet
0 keine Auswirkung
3 Messwertunterdrückung Kanal 1 wird ausgeschaltet
2 keine Auswirkung
