3.7.4 Spannbänder (große Nennweiten) vormontieren
Bei der Montage auf eine Rohrleitungen mit einer Nennweite DN  200 (8")
Für Messaufnehmer:
• Prosonic Flow 93P (DN 50...4000 / 2...160")
• Prosonic Flow 93W
Vorgehensweise
1. Rohrumfang messen.
2. Spannbänder auf eine Länge (Rohrumfang + 32 cm (12,6 in)) kürzen und Schnittstellen ent-
graten.
#
Warnung!
Verletzungsgefahr! Um scharfe Kanten zu vermeiden, Schnittstellen nach dem Kürzen der
Spannbänder entgraten.
Erstes Spannband
3. Bandbolzen über Spannband schieben.
4. Spannband verdrehungsfrei um Rohr legen.
5. Spannbandende durch Spannbandverschluss führen (Zugschraube ist ausgeklappt).
6. Spannband von Hand möglichst fest straffen.
7. Spannband in gewünschter Lage positionieren.
8. Zugschraube einklappen und Spannband unverrückbar festziehen.
Zweites Spannband
9. Vorgehen wie erstes Spannband (Schritte 3...8). Zweites Spannband für die endgültige
Montage nur leicht anziehen. Das Spannband muss für die endgültige Ausrichtung
verschiebbar sein.
3.

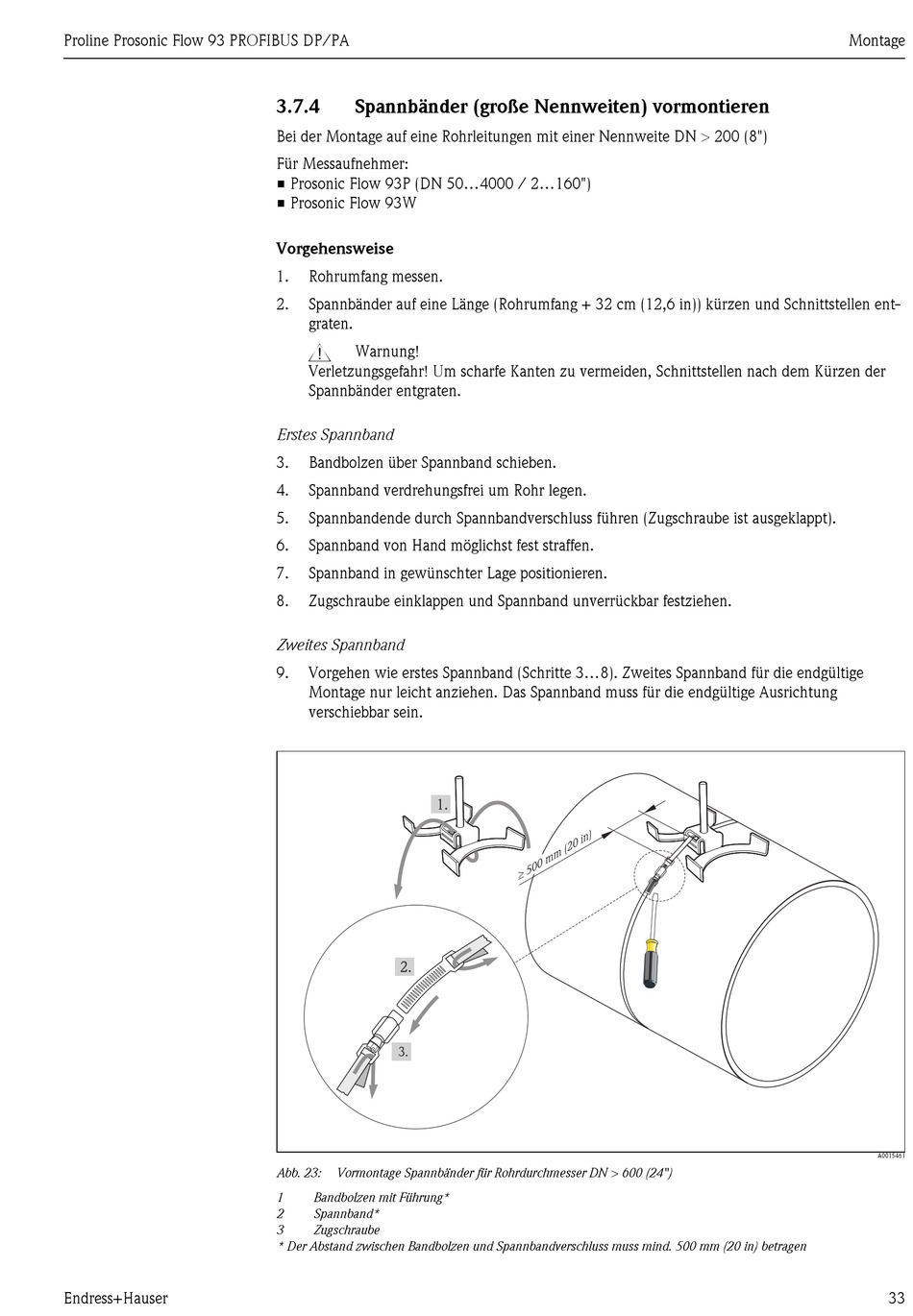

Abb. 23: Vormontage Spannbänder für Rohrdurchmesser DN > 600 (24")
1 Bandbolzen mit Führung*
2 Spannband*
3 Zugschraube
* Der Abstand zwischen Bandbolzen und Spannbandverschluss muss mind. 500 mm (20 in) betragen
i n )
( 2 0
m m
0 0
³ 5
Montage
A0015461
