Montage
"
56

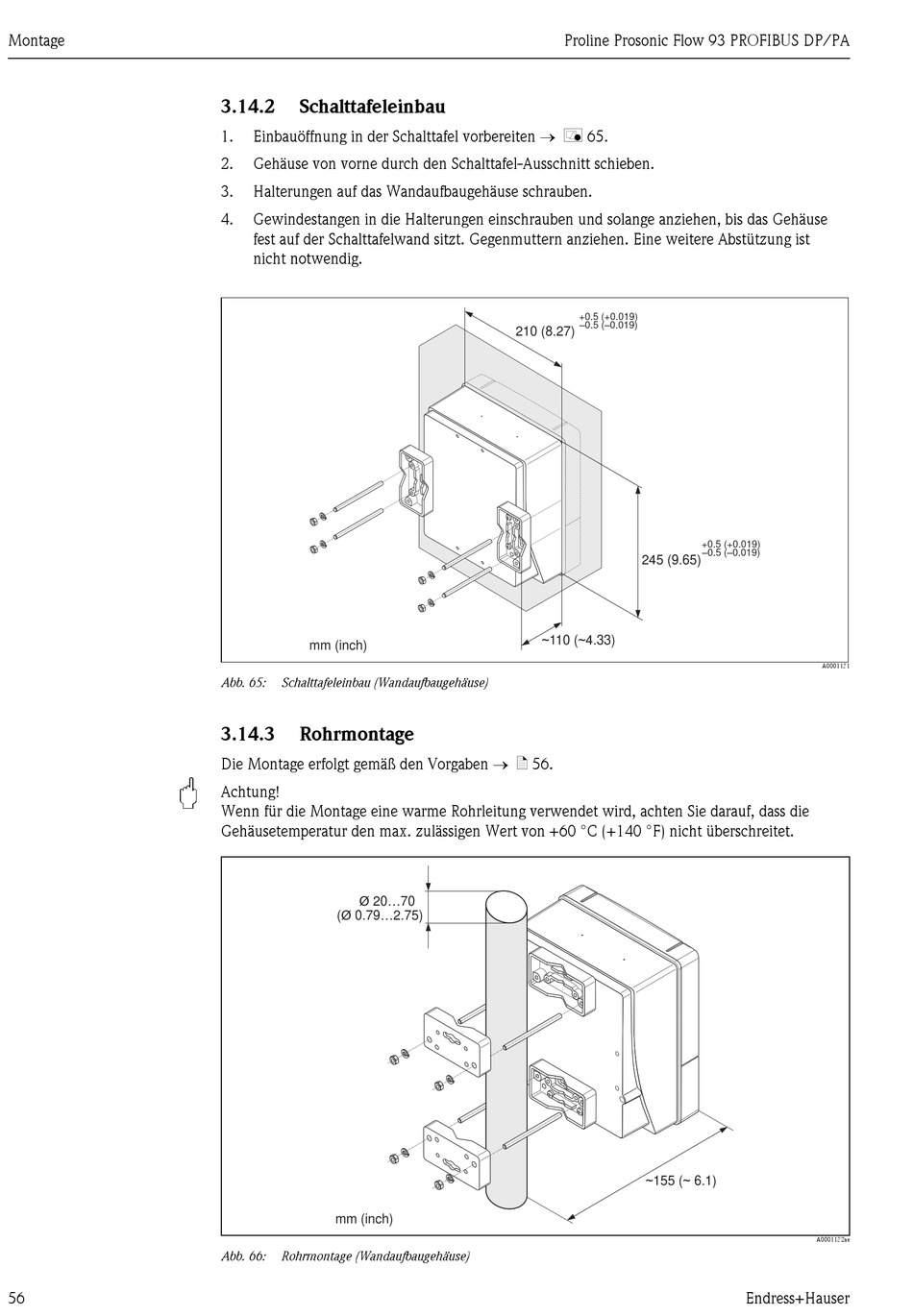

3.14.2
Schalttafeleinbau
Einbauöffnung in der Schalttafel vorbereiten å 65.
1.
2.
Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben.
3.
Halterungen auf das Wandaufbaugehäuse schrauben.
4.
Gewindestangen in die Halterungen einschrauben und solange anziehen, bis das Gehäuse
fest auf der Schalttafelwand sitzt. Gegenmuttern anziehen. Eine weitere Abstützung ist
nicht notwendig.
mm (inch)
Abb. 65:
Schalttafeleinbau (Wandaufbaugehäuse)
3.14.3
Rohrmontage
Die Montage erfolgt gemäß den Vorgaben ä 56.
Achtung!
Wenn für die Montage eine warme Rohrleitung verwendet wird, achten Sie darauf, dass die
Gehäusetemperatur den max. zulässigen Wert von +60 °C (+140 °F) nicht überschreitet.
Ø 20...70
(Ø 0.79...2.75)
mm (inch)
Abb. 66:
Rohrmontage (Wandaufbaugehäuse)
Proline Prosonic Flow 93 PROFIBUS DP/PA
+0.5 (+0.019)
–0.5 (–0.019)
210 (8.27)
245 (9.65)
~110 (~4.33)
~
155 (
~ 6.1)
+0.5 (+0.019)
–0.5 (–0.019)
A0001131
A0001132ae
